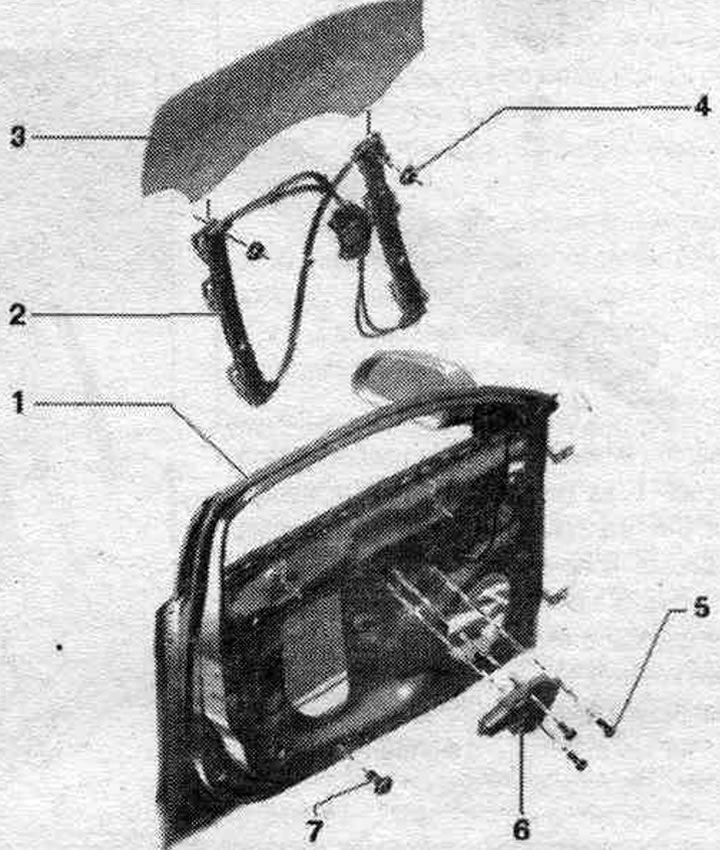

Silnik podnośnika szyby elektrycznej, podnośnik szyby
1. Drzwi: zdejmij listwę wykończeniową drzwi.
2. Podnośnik szyby: usunięto szybę drzwi.
3. Szyba drzwiowa.
4. Nakrętka: 9 Nm.
5. Śruba: 3 szt.; 3,5 Nm.
6. Silnik podnośnika szyby elektrycznej.

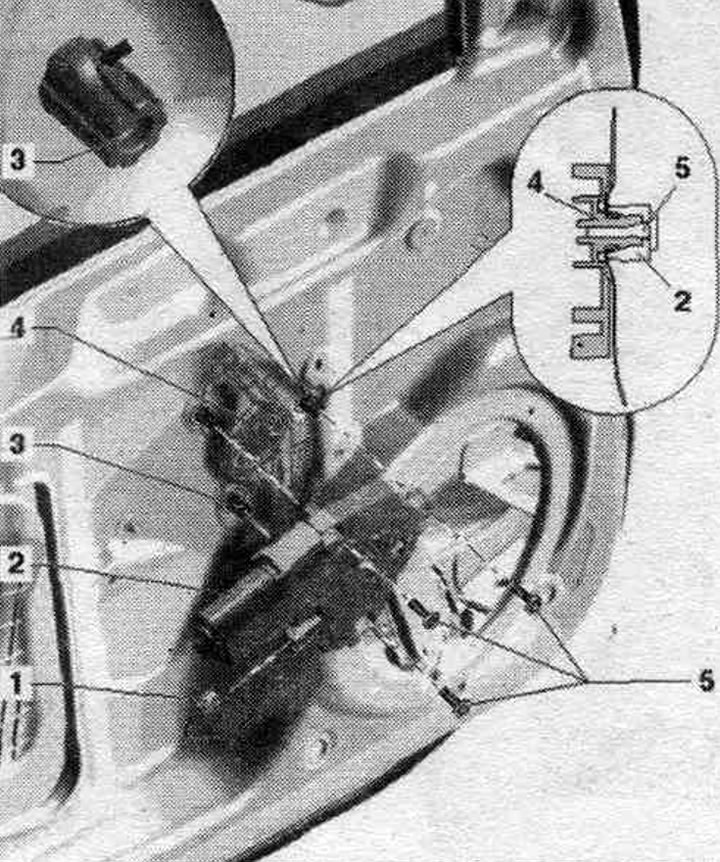

Wyjmowanie i instalacja silnika podnośnika szyby
1. Złącze elektryczne: Odłączyć złącze elektryczne od używanych drzwi.
2. Silnik podnośnika szyby elektrycznej: demontaż: zdjąć tapicerkę drzwi, odkręcić śruby "6" i wyjąć silnik elektryczny. silnik podnośnika szyby; montaż: montaż należy wykonać w odwrotnej kolejności, uwzględniając następujące czynności: zaciski "strzałki" trzpieni gwintowanych podnośnika szyby należy zamocować w wewnętrznym panelu drzwi, założyć na el. zamontuj silnik podnośnika szyby na gwintowanych kołkach i dokręć śruby "6". Silnik podnośnika szyby można zdemontować i zamontować w dowolnym położeniu silnika lub szyby w drzwiach. Po podłączeniu przełączników szyb włącz zapłon i podnieś szyby w drzwiach tak wysoko, jak to możliwe. Przytrzymaj przełącznik szyby przez ok. 2 sekundy, aby aktywować rejestrację bazową. oraz funkcje podnoszenia i opuszczania.
3. Kołki gwintowane.
4. Podnośnik szyby.
5. Śruba: 3,5 Nm.

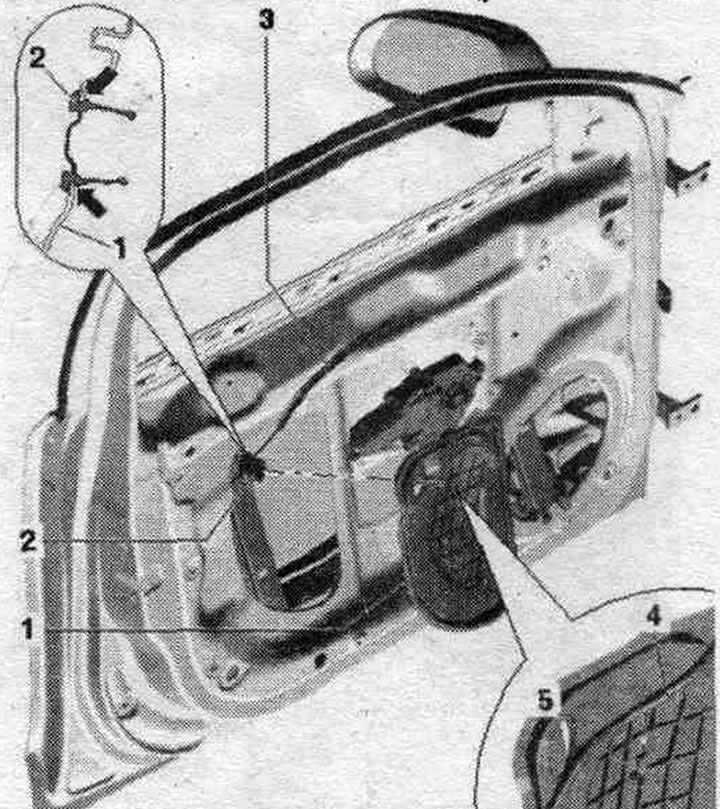

Demontaż i montaż wewnętrznej osłony panelu drzwi
1. Wykończenie: zdejmij wykończenie drzwi, wyjmij wiązkę przewodów "4" z uchwytu "5", odłącz tuleję "2" napędu linki na wykończeniu wewnętrznego panelu drzwi, zdejmij wykończenie, pamiętając, aby zacząć od góry.
2. Dysza.
3. Napęd kablowy.
4. Przewód elektryczny: odłączyć od uchwytu "5".
5. Wspornik.

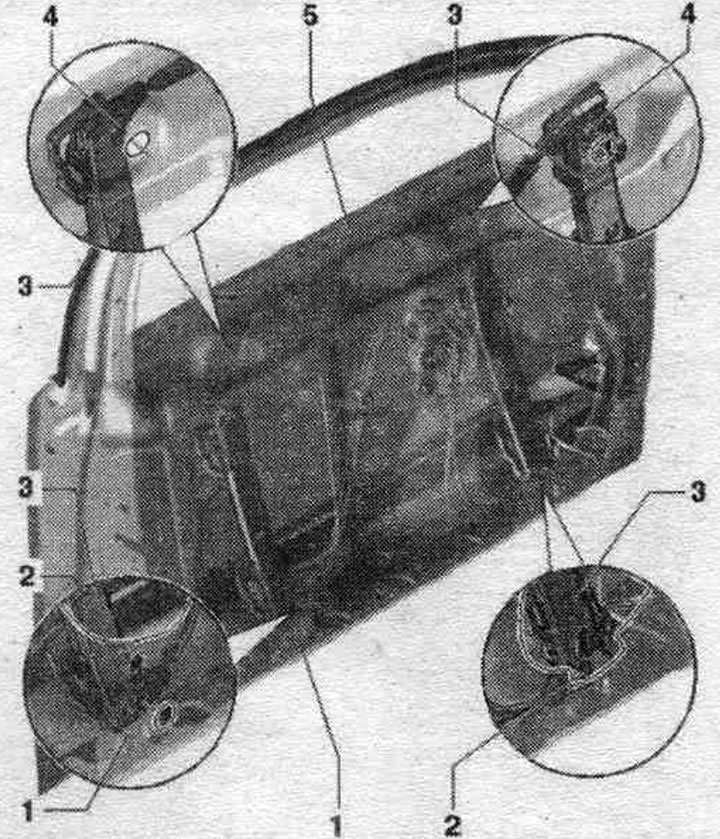

Wyjmowanie i instalowanie podnośnika szyby
1. Dolny uchwyt podnośnika szyby.
2. Śruba: Aby wyjąć szybę, wystarczy ją poluzować.
3. Regulator szyby: demontaż: usunięto listwę drzwi, usunięto silnik elektryczny regulatora szyby, usunięto szybę drzwi, usunięto listwę wewnętrzną panelu drzwi; odblokuj gwintowane sworznie silnika podnośnika szyby i przełóż go przez wewnętrzny panel, poluzuj górne nakrętki, odkręć dolną nakrętkę i wyjmij podnośnik szyby z drzwi, przesuwając go do góry.
4. Nakrętka: odkręcić, aby zdemontować regulator szyby.
5. Drzwi: zdejmij listwę wykończeniową drzwi.

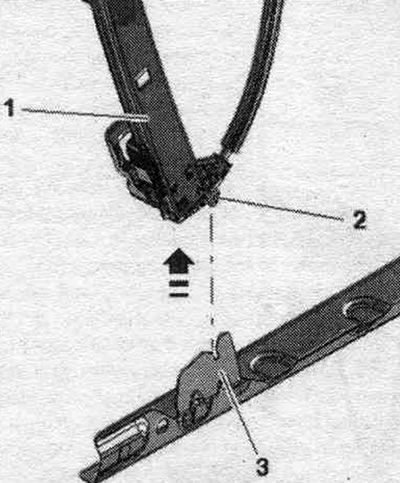

Dolny uchwyt podnośnika szyby

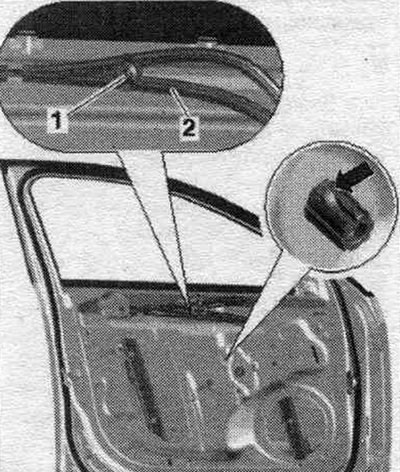

Odkręć dolną śrubę "2" i wyjmij regulator szyby "1" z mocowania "3" w kierunku wskazanym strzałką. Wyjmij silnik szyby elektrycznej. Zdejmij szybę drzwi. Wyjmij głośnik. Odblokuj zaciski mocujące sworznie gwintowane "strzałka" regulatora szyby przy pomocy klucza nasadowego 11 mm, w tym celu umieść głowicę na sworzniach gwintowanych. Odblokuj zacisk "1" liny trakcyjnej "2" od wewnętrznej strony prowadnicy liny trakcyjnej "1".

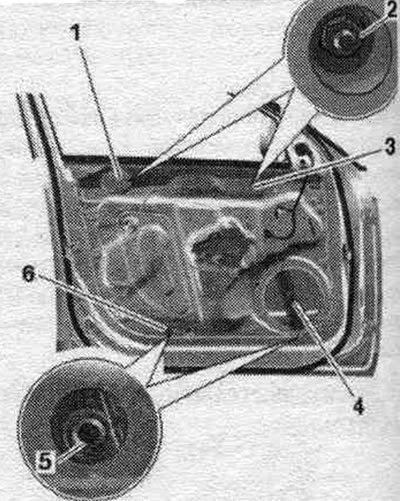

Zdejmij zaślepki "1, 3, 6". Odkręć górne nakrętki "2". Poluzuj dolne śruby "5" w prowadnicy linki podnośnika szyby. Wyjmij regulator szyby "4" z drzwi, przesuwając go ku górze.
Instalacja
Montaż odbywa się w odwrotnej kolejności. Zaciski trzpieni gwintowanych "strzałka" regulatora szyby muszą być zamocowane w wewnętrznym panelu drzwi. Zainstaluj głośnik. Zamontuj szybę w drzwiach. Ustaw e-mail. silnik podnośnika szyby.

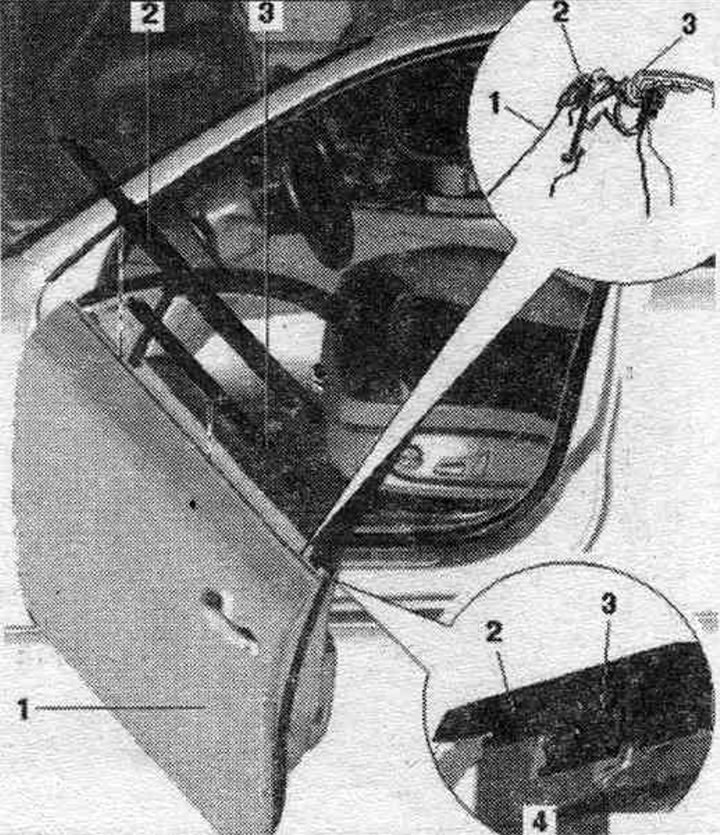

Schemat montażu zewnętrznych i wewnętrznych listew dociskowych szklanych
1. Drzwi.
2. Zewnętrzna szklana płyta dociskowa.
3. Wewnętrzna płyta dociskowa w wnęce drzwi: zdejmij okładzinę drzwi, odciągnij ją w górę od kołnierza drzwi.
4. Zatrzask: włóż szklaną płytkę dociskową do uchwytu, jak pokazano na rysunku.

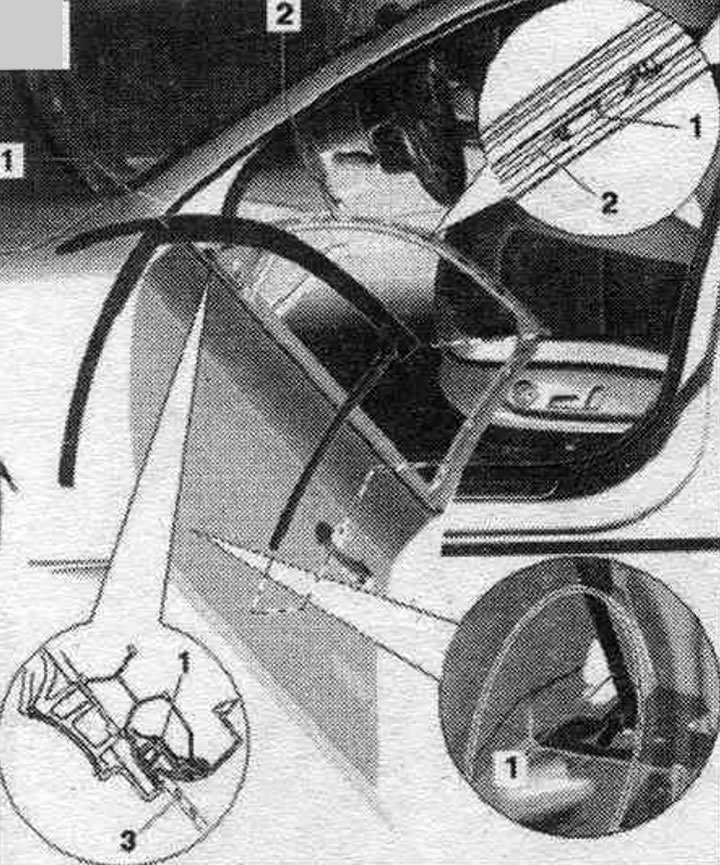

Wyjmowanie i instalowanie prowadnicy szkła
1. Prowadnica szklana: usunięto obramowanie drzwi i ramę okna, zewnętrzne lusterko wsteczne. usunięto widok, usunięto osłonę słupka B w przednich drzwiach, usunięto szybę drzwi; zaczynając od góry, wyjmij prowadnicę szkła ze słupka A i słupka B z boku drzwi, wyjmij prowadnicę szkła z drzwi w kierunku do góry, aby ułatwić montaż, nasmaruj prowadnicę roztworem mydła, włóż prowadnicę szkła do kanału prowadzącego, jak pokazano na rysunku, włóż wystające elementy prowadzące z boku. szkło w górnej części drzwi.
2. Drzwi.
3. Szyba drzwiowa.
