2. Odkręć nakrętkę na sworzniu obrotowym drążka prowadzącego, aż będzie ona na równi z krawędzią gwintu (zobacz ilustrację 4.9 Rozdział 8). W razie konieczności należy uniemożliwić obrót palca za pomocą klucza nasadowego 4 mm. Wypchnij sworzeń zawiasu z siedzenia za pomocą ściągacza. Przy maksymalnej sile obie dźwignie ściągacza powinny być ustawione równolegle do siebie. Jeżeli nie można zamontować ściągacza, należy zdemontować zacisk hamulcowy i przymocować go z boku, unikając naprężenia przewodu hamulcowego.
3. Nieznacznie unieś ramę pomocniczą na podnośniku skrzyni biegów, umieszczając między nimi drewniany klocek.

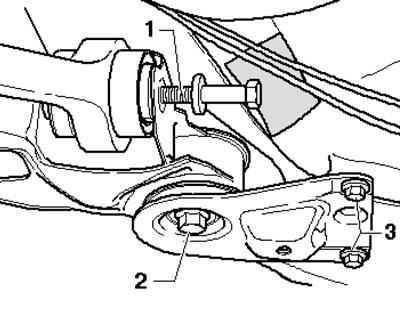

4. Odkręć śruby (2 i 3 na ilustracji) po obu stronach. Jeżeli występuje, odkręć mocowanie poprzeczki tunelu środkowego i lekko je pociągnij do tyłu. Nieznacznie opuść ramę pomocniczą za pomocą podnośnika, odkręć śrubę (1) i wyjmij drążek prowadzący.
7.4. Łącznik pręta prowadzącego

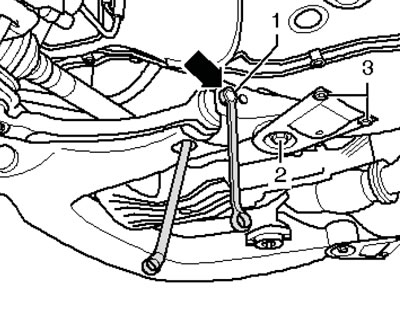

5. Dokręć nakrętkę na zawiasie. Następnie dokręć śruby (2 i 3 na ilustracji).
7.5. Montaż drążka prowadzącego
6. Jeżeli to możliwe, zamontuj poprzeczkę tunelu środkowego. Jeżeli zacisk został zdemontowany, należy go ponownie zamontować.
7. Zamontuj koło.
