2-масов маховик (модели с ръчна скоростна кутия)
1. Отстранете ръчната скоростна кутия и притискащия диск на съединителя (вижте Глава 6).
2. Маркирайте страните на маховика, за да избегнете объркване по време на монтажа, и закрепете маховика от завъртане с помощта на инструмент #3067 (виж прил. илюстрация).

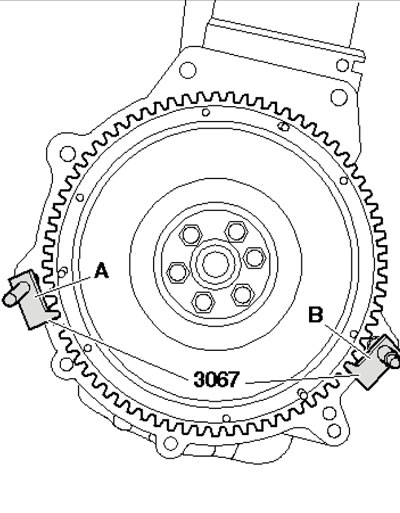

24.2. Закрепване на маховика чрез развиване (B) или затягане (A) на крепежния елемент
3. Раздайте крепежните елементи (вижте илюстрация 12.4b) и махнете маховика.
4. За достъп до болтовете първо завъртете маховика така, че болтовете да са в центровете на отворите; не използвайте пневматични инструменти за отстраняване на болтове.
5. Монтажът се извършва в обратен ред. Използвайте нови болтове, за да закрепите маховика. Затегнете монтажните болтове на маховика 22,5 mm до 60 Nm и след това ги затегнете под ъгъл от 90°. Затегнете монтажните болтове на маховика 35,0 mm и 43,0 mm до 60 Nm, след което ги затегнете под ъгъл от 180°.
Задвижващ диск (модели с АТ)
6. Премахнете AT (вижте Глава 7) или двигател (вижте раздел 17).
7. Маркирайте позицията на задвижващия диск спрямо двигателя.
8. Осигурете задвижващия диск срещу завъртане с помощта на инструмента VW558 (виж прил. илюстрация), закрепвайки го с болт M8x45. Поставете две гайки M10 между приспособлението и болта.

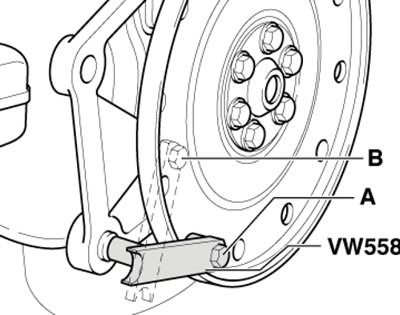

24.8. Закрепване на задвижващия диск при развиване (A) или затягане (B) на закопчалката
9. Разхлабете закопчалката на задвижващия диск и я отстранете. Отстранете компенсационната шайба, разположена зад задвижващия диск.
10. Инсталирайте задвижващия диск с прорезната шайба (1 на съпротивлението. илюстрации). Поставете и затегнете нови болтове (3) до 30 Nm.

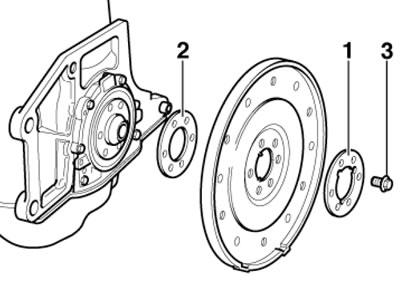

24.10. Подробности за инсталиране на диск на устройството
11. Измерете разстоянието през трите отвора (а напротив. илюстрации) към цилиндровия блок. Изчислете средната стойност: тя трябва да бъде 19,5:21,1 mm. Ако тази стойност не бъде достигната, извадете диска и го изхвърлете (или инсталирайте) изравнителна шайба (2 в илюстрация 24.10), след това отново измерете разстоянието със закопчалка, затегната до 30 Nm.

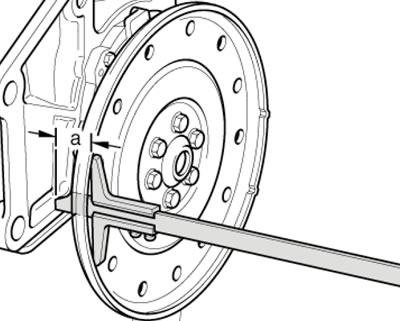

24.11. Определяне на разстоянието(ята) за инсталиране
12. Затегнете закопчалката на задвижващия диск до 60 Nm, след което я затегнете под ъгъл от 90°.
13. Инсталирайте AT или двигателя.
