Премахване и монтиране на кошницата на съединителя, повторно монтиране на регулиращия пръстен (Audi A4 B7)

1. Отстранете ръчната скоростна кутия (вижте раздел 2).

2. Блокирайте маховика от завъртане с помощта на инструмент 3067 (виж прил. илюстрация).



3. Разхлабете монтажните болтове на кошницата на съединителя по посока на часовниковата стрелка, четвърт оборот наведнъж, докато напрежението на пружината се облекчи.

4. Свалете кошницата на съединителя.

5. Ако се сменя само задвижваният диск, регулиращият пръстен трябва да се монтира отново, преди да монтирате съединителя, както е описано в подраздела по-долу.

6. Монтажът се извършва в реда, обратен на демонтирането на компонентите. За центриране на дисковете на съединителя използвайте инструмент 3176 (вижте илюстрация 8.2).

Повторно инсталиране на регулиращия пръстен

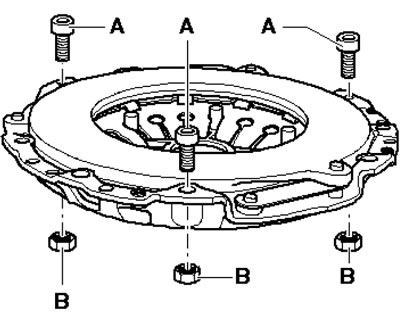

7. Поставете три болта (И точно обратното. илюстрации) закрепване на кошницата на съединителя така, че ъгълът между тях да е 120°. Завийте три гайки M8 (B) върху болтовете и ги затегнете.

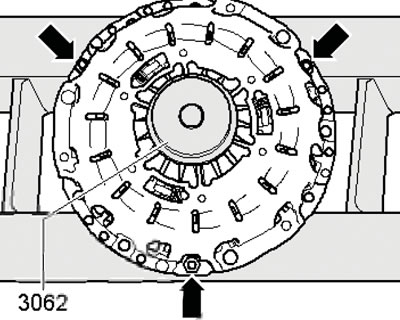

8. Затегнете притискащата плоча в менгеме с три болта (стрелки отсреща илюстрации) и инсталирайте инструмент за центриране 3062.

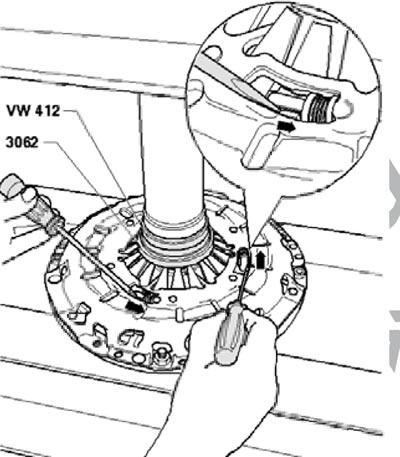

9. Поставете две отвертки срещу вилиците на регулиращия пръстен (виж прил. илюстрация) и с помощта на преса натиснете притискащата плоча достатъчно, за да позволите на регулиращия пръстен да се движи. Използвайте отвертки, за да завъртите регулиращия пръстен по посока на стрелките, докато спре. Докато държите пръстена в това положение, отстранете пресата от притискащата плоча - сега пръстенът трябва да се държи в определеното положение.
