2. Изключете отрицателния кабел от акумулатора.
3. Маркирайте посоката на въртене на ремъка на алтернатора с тебешир или флумастер, за да можете по-късно да монтирате ремъка в същата посока. Разхлабете напрежението на ремъка, като завъртите обтегача по посока на стрелката (виж илюстрация 17.18). Закрепете скобата на обтегача № T40098 и свалете ремъка на алтернатора.
4. Отстранете болтовете (виж прил. илюстрация) и свалете обтегача на ремъка на алтернатора с ухото за повдигане на двигателя. Извадете генератора (вижте глава 5).

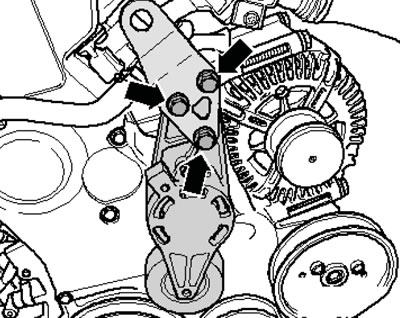

21.4. Болтове за закрепване на обтегач и уши за повдигане
5. При модели с независимо/допълнително отопление, развийте винта (1 в илюстрация 5.4) изпускателната му тръба върху звукоизолираща обвивка.
6. Развийте крепежните елементи (1 и 2 в илюстрация 5.5) и отстранете предния шумоизолиращ екран.
7. Отстранете болта, закрепващ скобата на линията на хладилния агент към масления съд (виж илюстрация 5.48).
8. Изключете конектора (1 в илюстрация 5.49) окабеляването на електромагнитния съединител на компресора на климатичната система, развийте болтовете (стрелките), закрепващи компресора към скобата, и окачете компресора на тялото, без да изключвате линиите на хладилния агент от него.
9. Разхлабете монтажните болтове на скобата на спомагателния модул в посоката, показана на контакта. илюстрации на последователност.

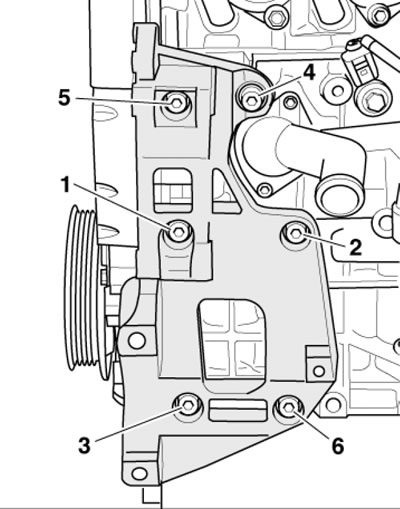

21.9. Скрепителни елементи на скобата на спомагателния модул
10. Монтажът се извършва в ред, обратен на демонтирането на компонентите. Затегнете монтажните болтове на конзолата за аксесоари в последователността, показана на Илюстрация 21.9; първо нанесете лак за резби върху резбите на тези болтове.
