Проверка, демонтаж и монтаж на термостата (Audi A4 B7)

2.0 TFSI двигатели

1. Подробностите за инсталиране на термостата са показани на придружаващата страница. илюстрации. За да проверите термостата, следвайте стъпките в параграфи 2-4. За да премахнете термостата, преминете към параграф 5.



2. Измерете съпротивлението на контактите на термостата при температура 25°C - трябва да бъде 14÷16 Ohm. В противен случай сменете термостата.

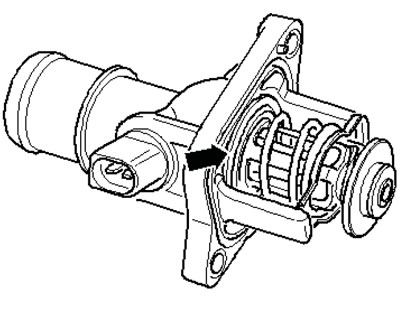

3. Уверете се, че уплътнителният пръстен (виж прил. илюстрация) приляга плътно към корпуса на термостата по цялата обиколка. В противен случай сменете термостата.

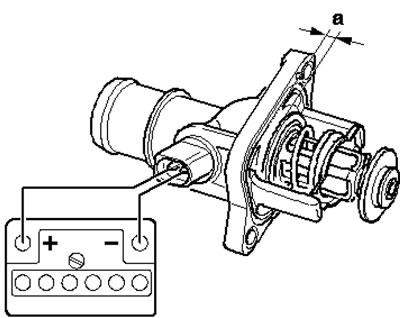

4. Подайте 12 V към контактите на термостата и спуснете термостата до фланеца в съд с кипяща охлаждаща течност. В същото време восъкът в термостата се нагрява допълнително с електричество. След 10 минути вентилът на термостата трябва да се удължи най-малко 7 mm (а напротив. илюстрации). В противен случай сменете термостата.



5. Изключете отрицателния кабел от акумулатора.

6. Отстранете горния капак на двигателя и развийте капачката на разширителния съд.

7. Източете охлаждащата течност (вижте раздел 2).

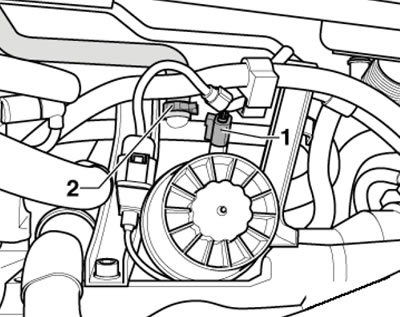

8. Изключете конектора на електрическото окабеляване (1 на съпротивлението. илюстрации) сензор за налягане на маслото в двигателя, откачете долния маркуч на охлаждащата течност от тръбата (2) и източете останалата охлаждаща течност.

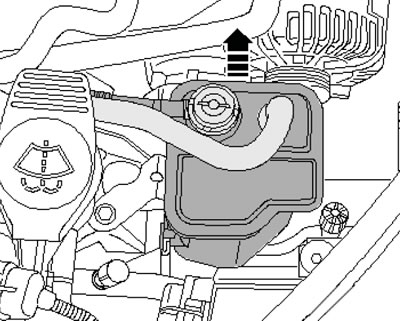

9. Издърпайте EVAP контейнера нагоре от държача (виж прил. илюстрация) и го оставете настрана, без да разкачате тръбите.



10. Свалете задвижващия ремък на аксесоарите и неговия обтегач (вижте Глава 2).

11. Отстранете генератора (вижте глава 5).

12. Изключете конектора (1 в илюстрация 5.49 Глава 2) съединители на компресора на хладилния агрегат, развийте болтовете (стрелките), закрепващи компресора към скобата, и завържете компресора отстрани с жица, без да изключвате линиите на хладилния агент от него.

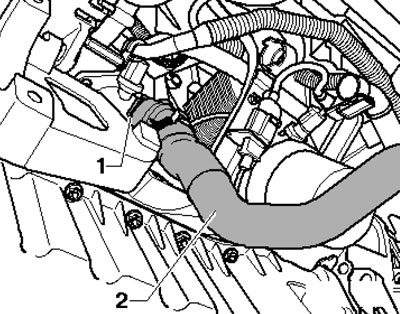

13. Откачете маркуча за охлаждащата течност (2 на съпротивлението. илюстрации), като издърпате ключалката (1).



14. Отстранете болтовете (1-6 в илюстрация 21.9, глава 2) и отстранете конзолата за аксесоари.

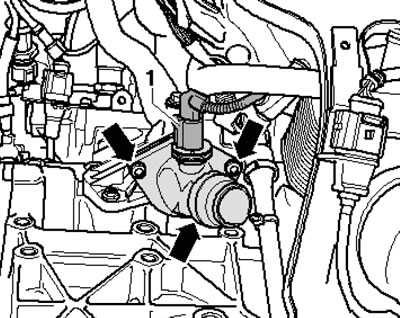

15. Изключете конектора (1 на съпротивлението. илюстрации), развийте болтовете (стрелките) и свалете термостата.



16. Монтажът се извършва в реда, обратен на демонтирането на компонентите.

2.0 MPI двигател

17. Подробностите за инсталиране на термостата са показани на Фигура 5.1. За да проверите термостата, следвайте стъпките в параграфи 2-4. По-долу е описана процедурата за отстраняване на термостата.

18. Източете охлаждащата течност (вижте раздел 2).

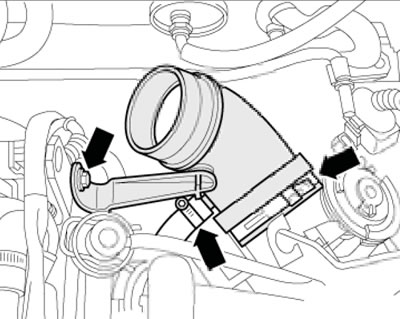

19. Разкачете въздушните маркучи на местата, показани на илюстрациите 13.6 и 5.28 Глава 2, а също и върху придружаващите. илюстрации.

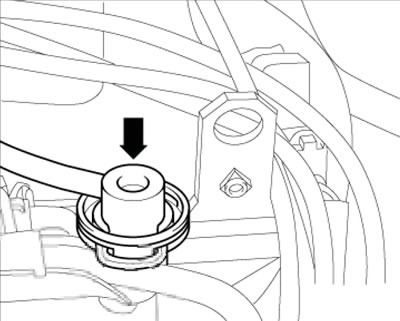

20. Изключете маркуча от регулатора на налягането на горивото (виж прил. илюстрация).

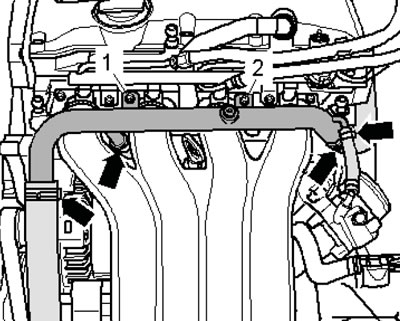

21. Отстранете болтовете (1 и 2 на съпротивление. илюстрации) и отделете горната тръба на охлаждащата течност от маркучите на охлаждащата течност (стрелки).



22. Отстранете всмукателния колектор (вижте глава 4).

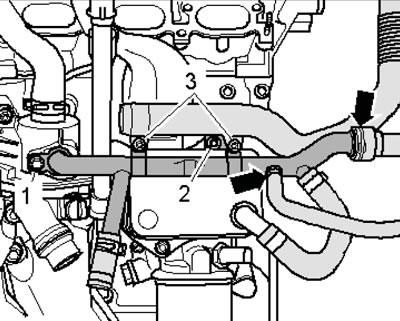

23. Отстранете болтовете (3 на съпротивлението. илюстрации) и премахнете резонатора. Разкачете маркучите (стрелките) от долната тръба на охлаждащата течност, развийте болтовете (1 и 2) и свалете долната тръба на охлаждащата течност.





24. Изключете конектора (5 на съпротивлението. илюстрации), разкачете маркучите (1 и 4), развийте болтовете (2 и 3) и свалете корпуса на термостата.



25. Отстранете болтовете (5 в илюстрация 5.1) и извадете термостата (10) с уплътнението (7) от корпуса (2).

26. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нови О-пръстени.

Двигатели 1.6 и 1.8л

27. Подробностите за инсталиране на термостата са показани на Фигура 5.1. За да проверите термостата, следвайте стъпките в параграфи 2-4. По-долу е описана процедурата за отстраняване на термостата.

28. Източете охлаждащата течност (вижте раздел 2).

29. Отстранете опората на всмукателния колектор (вижте илюстрация 31.5 Глава 2).

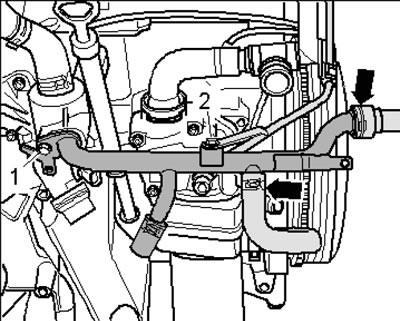

30. Преместете електрическото окабеляване от долната тръба на охлаждащата течност, откачете маркучите на охлаждащата течност от тази тръба (стрелки отсреща илюстрации), развийте болтовете (1 и 2) и отстранете долната тръба на охлаждащата течност от корпуса на термостата.





31. Изпълнете действията, описани в параграфи 24-26.

Бензинов двигател 3.0л

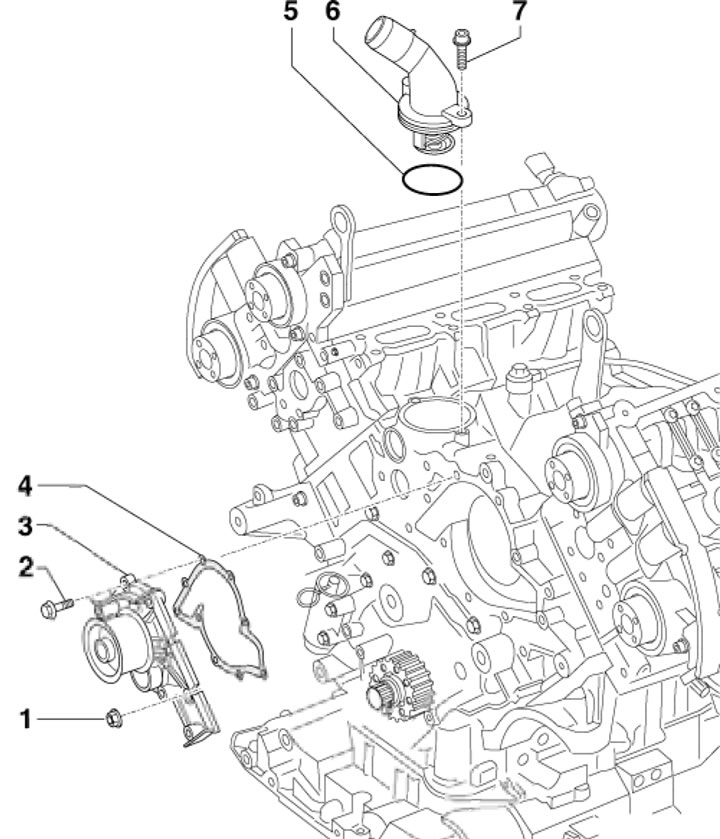

32. Подробности за инсталацията на термостата и водната помпа са показани на придружаващата фигура. илюстрации.



33. Източете охлаждащата течност (вижте раздел 2).

34. Отстранете всмукателния колектор (вижте глава 4).

35. Отстранете болтовете (1 и 2 на съпротивление. илюстрации), разхлабете скобите (стрелките) и свалете маркуча за охлаждащата течност, след което свалете термостата.

36. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нов О-пръстен.

Бензинов двигател 3.2л

37. Подробности за инсталацията на термостата и водната помпа са показани на придружаващата фигура. илюстрации.





38. Свалете предния декоративен капак на двигателя (вижте Глава 2).

39. Отстранете входящия въздух на въздушния филтър (вижте раздел 16, глава 1).

40. Източете охлаждащата течност (вижте раздел 2).

41. Отстранете капака на предната броня (виж глава 11).

42. Поставете рамката на радиатора в сервизно положение (вижте Глава 2).

43. Отстранете горната част на всмукателния колектор (вижте глава 4) и предната водопроводна тръба.

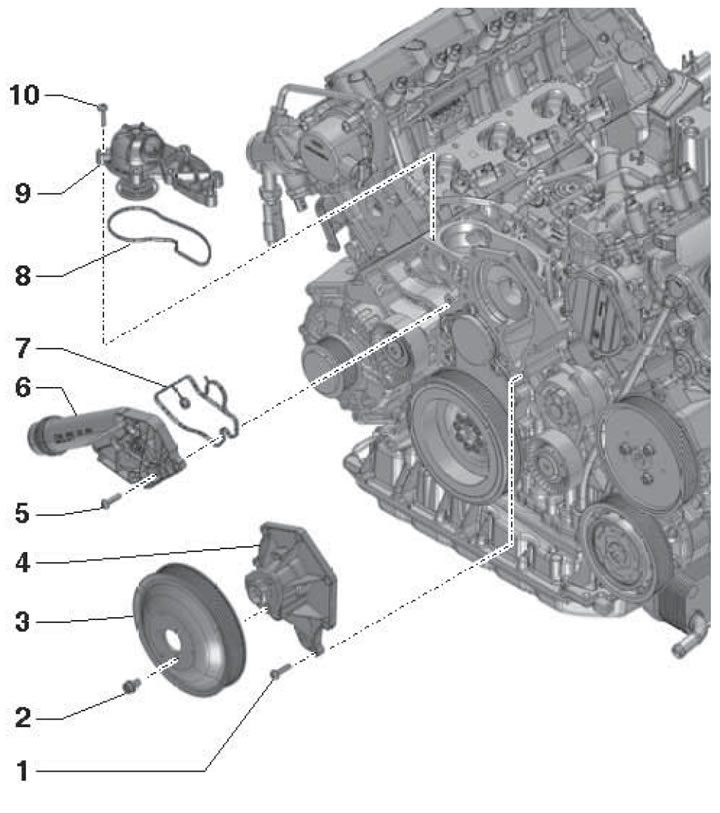

44. Отстранете болтовете (10 в илюстрация 5.37) и свалете термостата.

45. Монтажът се извършва в реда, обратен на демонтирането на компонентите.

4-цилиндрови дизелови двигатели

46. Свалете горния капак на двигателя (вижте Глава 2).

47. Източете охлаждащата течност (вижте раздел 2).

48. Изключете маркуча за охлаждащата течност от корпуса на термостата (вижте илюстрация 29.15 Глава 2).

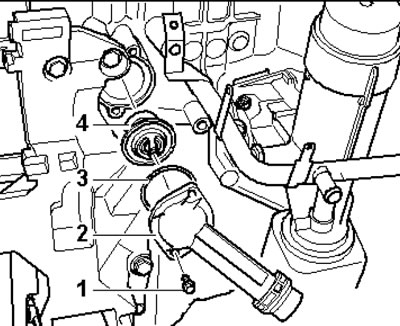

49. Отстранете болтовете (1 на съпротивлението. илюстрации) крепежни елементи на корпуса на термостата (2) и го отстранете заедно с термостата (4) и уплътнителния пръстен (3).

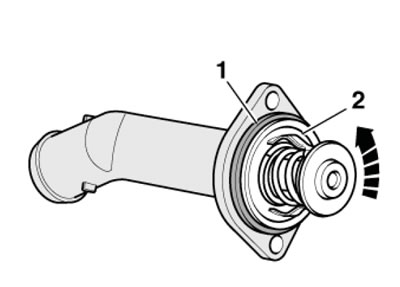

50. Завъртете термостата (2 на съпротивлението. илюстрации) приблизително 90° обратно на часовниковата стрелка и го извадете от корпуса. Сменете уплътнителния пръстен (1)



51. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нов О-пръстен.
