Съдържание: 2.0 TFSI двигатели ↓ Двигатели 1.6, 1.8 и 2.0 MPI ↓ Бензинов двигател 3.0л ↓ Бензинов двигател 3.2л ↓ 4-цилиндрови дизелови двигатели ↓
2.0 TFSI двигатели
1. Източете охлаждащата течност (вижте раздел 2).
2. Свалете ангренажния ремък (вижте Глава 2).
3. Отстранете болтовете (1 на съпротивлението. илюстрации) опори на помпата (2) и свалете помпата. Отстранете уплътнителния пръстен (3).
6.3. Сваляне на водна помпа на двигатели 2.0 TFSI
4. Смажете новия О-пръстен с охлаждаща течност и го монтирайте.
5. По-нататъшната инсталация се извършва в реда, обратен на демонтирането на компонентите. Затегнете монтажните болтове на помпата до 15 Nm.
Двигатели 1.6, 1.8 и 2.0 MPI
6. Източете охлаждащата течност (вижте раздел 2).
7. Поставете рамката на радиатора в сервизно положение (вижте Глава 2).
8. Свалете задвижващия ремък на аксесоарите и неговия обтегач и свалете ангренажния ремък от зъбното колело на разпределителния вал (вижте Глава 2). Свалете централния капак на ангренажния ремък.
9. Следвайте стъпките, описани в параграфи 3-5.
Бензинов двигател 3.0л
10. Подробностите за монтаж на водната помпа са показани на илюстрацията 5.32.
11. Източете охлаждащата течност (вижте раздел 2).
12. Свалете ангренажния ремък и зъбните колела на разпределителния вал на дясната глава на цилиндъра (вижте Глава 2).
13. Отстранете болтовете (1 на съпротивлението. илюстрации) и отстранете скобата с междинната ролка. След това развийте болтовете (2) и свалете задния десен капак на зъбния ремък.

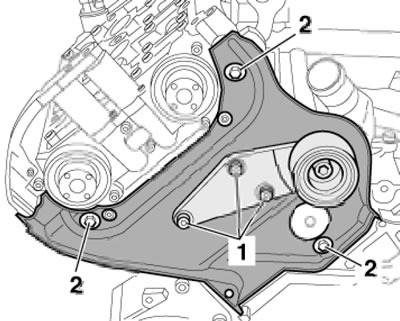

6.13. Закрепване на междинната шайба и капака на зъбния ремък
14. Отстранете ексцентричния регулатор на зъбния ремък, разхлабете гайките (2 на съпротивлението. илюстрации) закрепвайки задния десен капак на ангренажния ремък, развийте болтовете (1), закрепващи водната помпа, и я свалете.
6.14. Закопчалка за водна помпа
15. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нови О-пръстени и уплътнения.
Бензинов двигател 3.2л
16. Подробностите за монтажа на термостата и водната помпа са показани на илюстрацията 5.37.
17. Изпълнете действията, описани в параграфи 38-42 Раздел 5.
18. Свалете задвижващия ремък на аксесоарите от водната помпа (вижте Глава 2).
19. Докато държите шайбата на водната помпа от завъртане, развийте нейните монтажни болтове (2 в илюстрация 5.37).
20. Отстранете щепсела на междинната ролка, развийте болта (виж прил. илюстрация) и заснемете видеото.

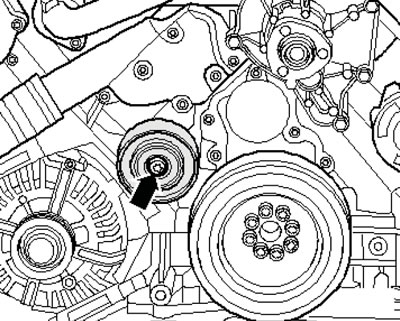

6.20. Болт за закрепване на междинна ролка
21. Свалете монтажните болтове на водната помпа (виж прил. илюстрация) и го свали.
6.21. Закопчалка за водна помпа
22. Монтажът се извършва в реда, обратен на демонтирането на компонентите.
4-цилиндрови дизелови двигатели
23. Източете охлаждащата течност (вижте раздел 2).
24. При модели с независимо/допълнително отопление развийте болтовете (стрелки в илюстрация 5.4, глава 2) изпускателната му тръба от шумоизолиращия екран.
25. Освободете крепежните елементи (1 и 2 в илюстрация 5.5, глава 2) и отстранете предната шумоизолация.
26. Свалете капака на предната броня (виж глава 11).
27. Поставете рамката на радиатора в сервизно положение и свалете ангренажния ремък (вижте Глава 2).
28. Отстранете болтовете (1 на съпротивлението. илюстрации) стойките на водната помпа (2) и я отстранете.
29. Монтажът се извършва в реда, обратен на демонтирането на компонентите. Използвайте нов О-пръстен на помпата.
