Следната процедура се прилага за серийно инсталирани радиоприемници.
1. Уверете се, че знаете и запишете кода за сигурност, който има вашето радио.
2. Изключете батерията.

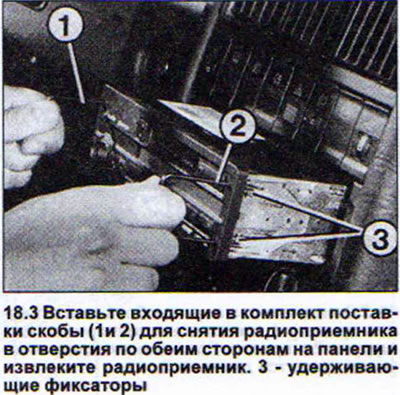

3. Поставете доставените скоби за отстраняване на радиото в отворите от двете страни на панела и отстранете радиото (вижте илюстрацията).
Ако няма скоби, можете да използвате подходящи щифтове, като ги поставите в отворите на панела на радиото, за да натиснете ключалките, които фиксират радиото в конзолата.
4. Изключете щепсела на радиото и щепсела на антената.
Когато сменяте радиото, дръжте го хоризонтално, така че задържащият щифт на гърба на радиото да влезе в отвора. След като го инсталирате, бутнете радиото леко напред, докато ключалките щракнат на място.
5. Въведете кода за сигурност в радиото, ако е оборудвано с такъв код.
Внимание! Кодът за сигурност трябва да се въвежда в радиото всеки път след изключване на акумулатора от електрическата система на автомобила, след смяна на предпазителя на радиото или след изключване на захранването на радиото.
Високоговорители за табло - Демонтиране и Монтаж
Високоговорителите са монтирани отгоре, отдясно и отляво на арматурното табло.

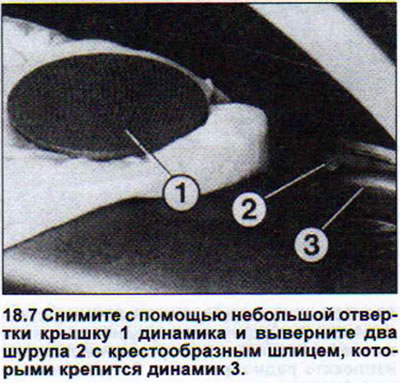

6. Внимателно отстранете капака на високоговорителя с помощта на малка отвертка.
7. Отстранете двата винта с кръстосана глава, които фиксират високоговорителя. Когато инсталирате високоговорителите по-късно, вкарайте издатините върху тях в жлебовете на панела (вижте илюстрацията).
Задните високоговорители са монтирани зад тапицерията на задната странична врата.
8. Свалете тапицерията на вратата.

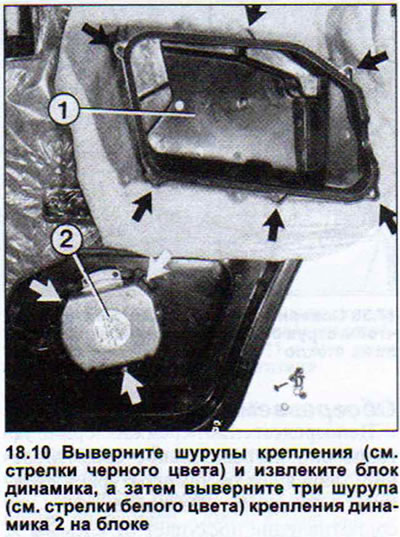

9. Отстранете монтажните винтове и отстранете високоговорителя.
10. Отстранете трите винта, закрепващи високоговорителя към устройството, и откачете кабела на високоговорителя (вижте илюстрацията).

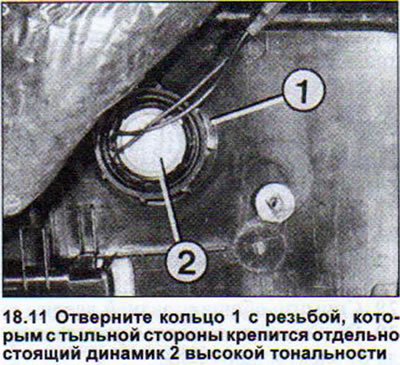

11. Високоговорител. Развийте шпилката с резба, която държи свободностоящия високоговорител откъм стилната страна, и разкачете проводника му (вижте илюстрацията).
Радио антена

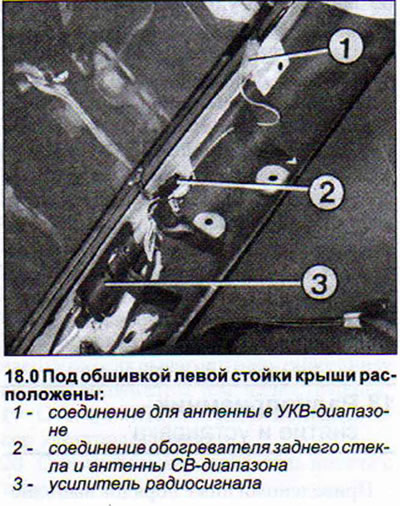

Нишките на нагревателя на задното стъкло служат като радиоантена. В този случай двете горни нишки служат като антена за приемане на средни вълни, а останалите нишки служат като антена за приемане на VHF предавания. Усилвател на радиосигнала, монтиран под облицовката на лявата задна колона на покрива, компенсира недостатъчната височина на такава антена (вижте илюстрация 18.0).
Ако радиоантената е дефектна, трябва да направите следното, за да я откриете.
12. Отстранете облицовката от двете колони на покрива.
13. Проверете масовия (-) контакт на нагревателя на задното стъкло. Същото важи и за "земята" (-) на усилвателя на радиосигнала.
14. Уверете се, че нишките на нагревателя не са повредени. Ако се открие повреда, нанесете проводящ лак върху счупването или сменете стъклото на задната врата.
15. Изключете щепсела на усилвателя. Уверете се, че има захранване. За да направите това, включете радиото. Ако няма захранване, проверете проводника.
16. Проверете съпротивлението на самия усилвател с амперметър. Амперметърът трябва да показва съпротивление от 30-50 mA. В противен случай усилвателят е повреден и трябва да се смени.
17. Изключете проводника на долния размразител на задното стъкло, за да извършите по-нататъшно тестване.
18. Включете запалването и отоплението на задното стъкло и измерете напрежението на проводника. Волтметърът трябва да показва напрежението на батерията. В противен случай кабелите или усилвателят са дефектни. За да определите къде точно се намира повредата, изключете долния проводник от усилвателя и измерете напрежението при включено запалване и размразяване на задното стъкло. Ако волтметърът показва напрежение на батерията, тогава окабеляването е нормално и усилвателят не работи. В противен случай ситуацията се променя.
