Sprawdzanie poziomu oleju w skrzyni biegów manualnej

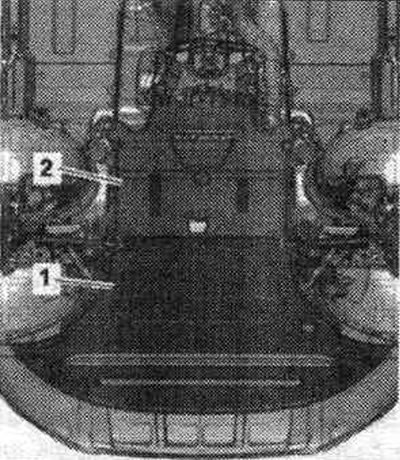

Poziom oleju należy sprawdzać w pozycji poziomej. Jeżeli występuje, należy usunąć tylną izolację akustyczną "2".

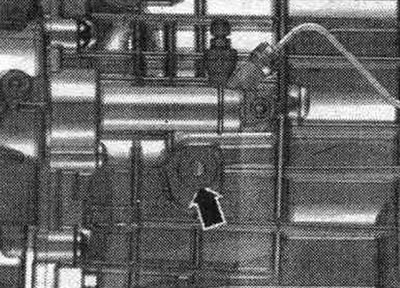

Wykręcić śrubę korek wlewu oleju "strzałka" do kontroli poziomu oleju w skrzyni BIEGOW. Obowiązkowe wartość: poziom oleju jest w normie, jeśli KP wypełniony do dolnej krawędzi otworu do wlewania oleju.
W razie konieczności dolej oleju przekładniowego. Wkręcić korek wlewu oleju. Korek wlewu oleju: 45 Nm.
Wyjmowanie i instalacja czujnika położenia skrzyni biegów "F208"
Punkt kontrolny został zainstalowany. Zdjąć tylną osłonę dźwiękochłonną "2".

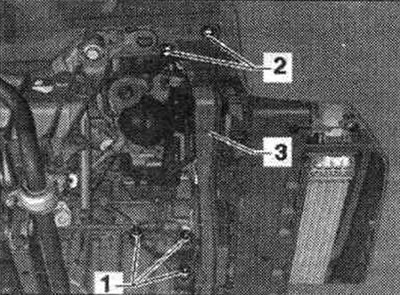

Pojazdy z silnikiem Diesla: Dodatkowo zdejmij przednią izolację akustyczną "1". Zdejmij przednie mocowanie silnika, odkręcając śruby "1". Zignoruj punkty "2" i "3".
Wszystko

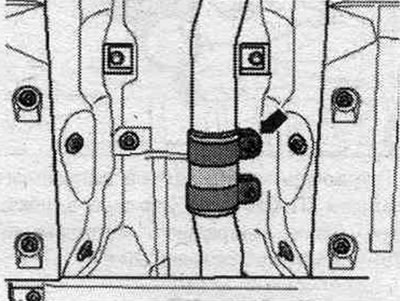

Oddziel system. rurę wydechową odłącz od tulei "strzałka". Przymocuj rurę wydechową z boku drutem do tylnej części układu. rura wydechowa (tuleja).

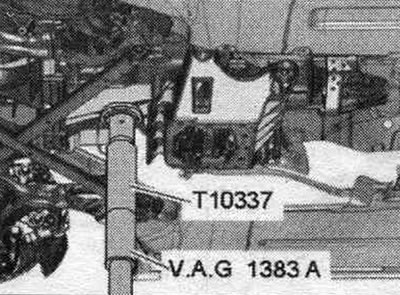

Umieść stojak podnoszący z podporą skrzyni biegów "T10337" zamontowaną pod skrzynią biegów. Lekko unieś skrzynię biegów za pomocą podnośnika.

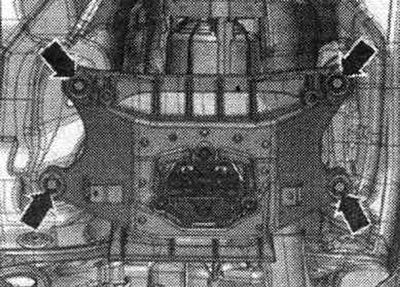

Odkręć śruby mocujące poprzeczkę tunelu.

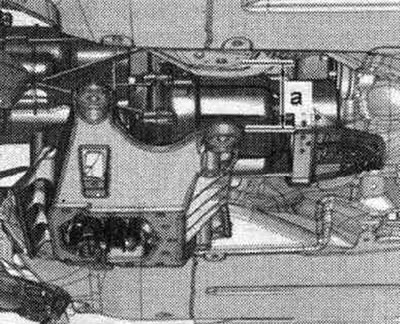

Opuść skrzynię biegów za pomocą podnośnika o wymiar "a". Wymiar "a" = maksymalnie 80 mm.

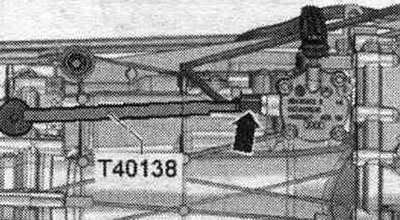

Odłącz złącze elektryczne oznaczone "strzałką" za pomocą ściągacza "T40138" i zwolnij przewód elektryczny. Odkręcić czujnik wykrywania biegu "F208" z pokrywy wałka zmiany biegów.
Instalacja
Montaż odbywa się w odwrotnej kolejności. Przykręć czujnik wykrywania biegu "F208" do pokrywy wałka zmiany biegów. Podłącz złącze "2" czujnika położenia biegu "F208". Zignoruj "Poz. 1" i "Poz. 3".
Przykręć poprzeczkę tunelu "strzałka".

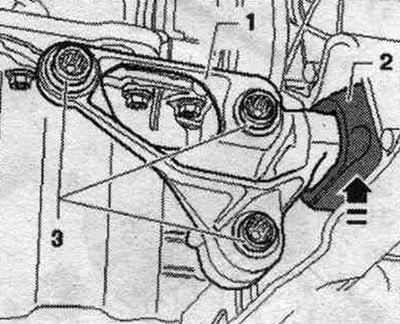

Pojazdy z silnikiem Diesla: Podnieś przednie mocowanie silnika "1" do momentu, aż dotknie poprzeczki w kierunku wskazanym strzałką. Zderzak "2" powinien przylegać do poprzeczki bez luzu i naprężeń. Następnie dokręć śruby "3" do podanego momentu dokręcania.
Wszystko
Złóż system. wydmuchać i ustawić bez naprężenia. Zainstaluj izolację akustyczną. Czujnik wykrywania biegu "F208": 20 Nm.
Wyjmowanie i instalacja czujnika położenia neutralnego skrzyni BIEGOW "G701"

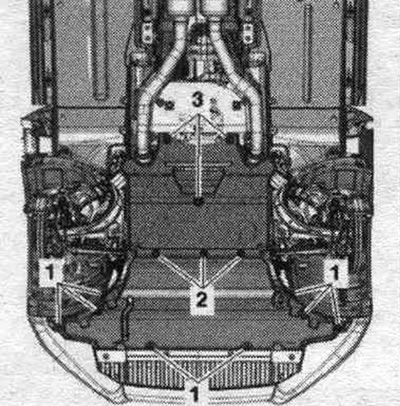

Tylko dla pojazdów z systemem Start-Stop. Z zamontowaną skrzynią biegów. Jeżeli występuje, należy zdjąć tylną osłonę dźwiękochłonną poprzez odkręcenie elementów mocujących "2" i "3".

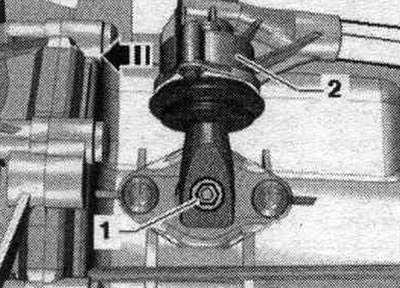

Wybierz czwarty bieg, przesuwając dźwignię zmiany biegów "2" do przodu w kierunku strzałki. Zignoruj pozycję "1".

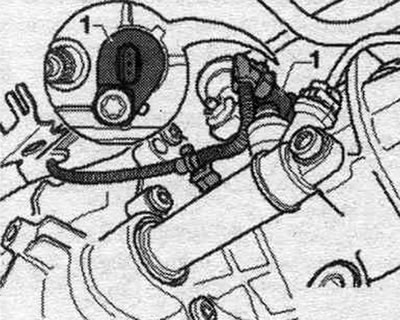

Odłączyć złącze wtykowe czujnika położenia neutralnego skrzyni biegów -G70V "1".
Odkręć śrubę ze strzałką i zdejmij czujnik położenia neutralnego "G701" "A". Osłona blokująca "B" nie jest zdjęta.
Instalacja

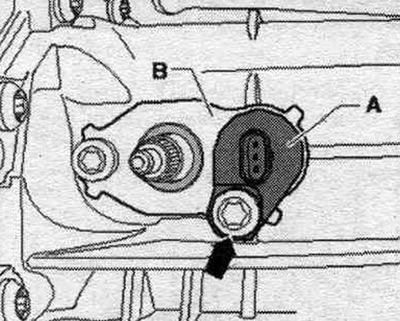

Zamontować czujnik położenia neutralnego skrzyni biegów "G701" "A" z nową uszczelką. pierścień do pokrywy blokującej "B" wału przełączającego. Dokręć nowe śruby strzałek do określonego momentu obrotowego.
Podłącz wtyczkę czujnika położenia neutralnego skrzyni biegów "G701" "1". Zamontuj izolację akustyczną. Czujnik położenia neutralnego skrzyni biegów "G701": 10 Nm + 45°. Wymień śrubę.
