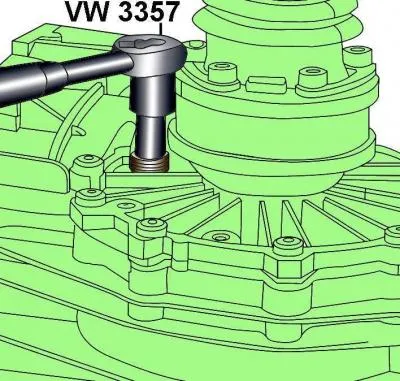

Rysunek 2–18. Używanie klucza nasadowego VW 3357 do odkręcania korka wlewu oleju z manualnej skrzyni biegów pięciobiegowej z 012 r
Aby poluzować korek wlewu oleju, należy użyć klucza nasadowego VW 3357 (rysunek 2–18).
Do uzupełniania należy stosować olej G 052 911 SAE 75W–90.
Umieścić pojazd na podnośniku w pozycji poziomej.
Zdejmij dolną osłonę silnika.

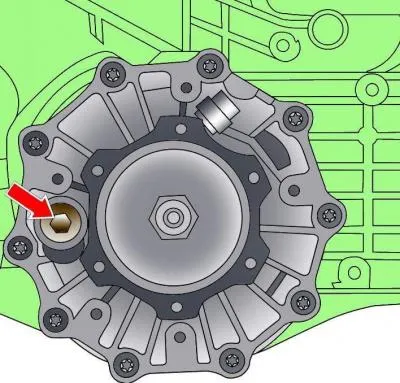

Rysunek 2–19. Lokalizacja korka wlewu oleju w skrzyni manualnej 01E

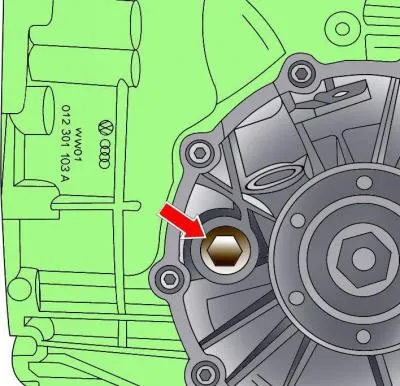

Rysunek 2–20. Lokalizacja korka wlewu oleju w skrzyni biegów manualnej 01A
Odkręć korek wlewu oleju ze skrzyni biegów, który znajduje się przed lewym wałem napędowym i może być zasłonięty osłoną cieplną wału napędowego (rysunek 2–19, 2–20).
Sprawdź poziom oleju za pomocą wygiętego drutu.
W pięciobiegowej skrzyni biegów 012 pojazdu z napędem na przednie koła powinien on znajdować się w odległości 7 mm od dolnej krawędzi otworu gwintowanego.
W przypadku skrzyni biegów sześciobiegowej 01E i pięciobiegowej 01A pojazdu z napędem na przednie koła powinien on znajdować się na dolnej krawędzi otworu gwintowanego.
Poziom oleju w sześciobiegowej skrzyni biegów 01E pojazdu z napędem na cztery koła powinien wynosić 1 mm od dolnej krawędzi otworu gwintowanego.
W razie konieczności należy dolać oleju poprzez otwór wlewowy.
Wkręcić korek i dokręcić go momentem obrotowym 25 Nm dla przekładni 012 i 01A, 40 Nm dla przekładni 01E.
