Filtr powietrza

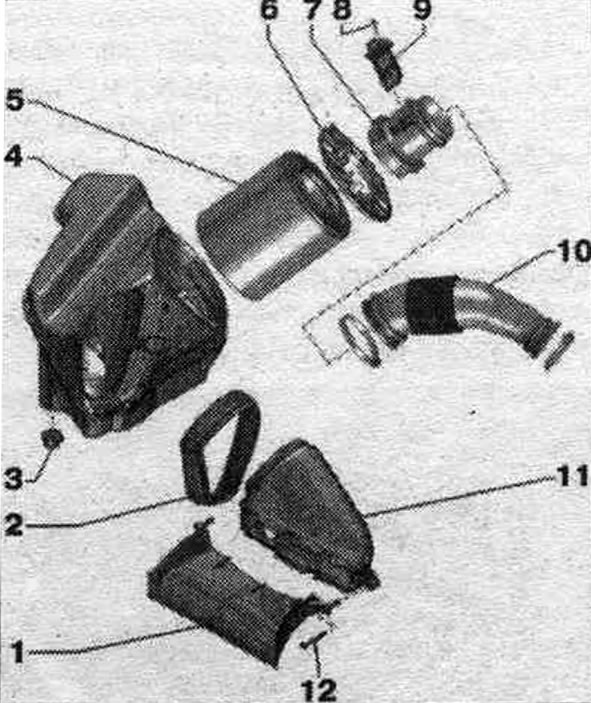

1. Przewód wentylacyjny: oczyść go z osadów soli, brudu i liści.
2. Element uszczelniający.
3. Gumowa końcówka obudowy pneumatycznej. filtr.
4. Obudowa powietrzna. filtr: wolny od soli. osad, brud i liście.
5. Wymienny element wentylacyjny. filtr: Należy używać wyłącznie oryginalnego elementu filtrującego.
6. Pokrywa: obudowa powietrza. filtry: oczyszczają z osadów soli i brudu.
7. Obudowa przepływomierza powietrza "G70".
8. Śruba: 3,5 Nm.
9. Przepływomierz powietrza "G70": z uszczelką.
10. Rurka prowadząca powietrze.
11. Przewód wentylacyjny: oczyść go z osadów soli, brudu i liści.
12. Śruba: 1,5 Nm.
Wyjmowanie i zakładanie wkładki powietrznej. filtr

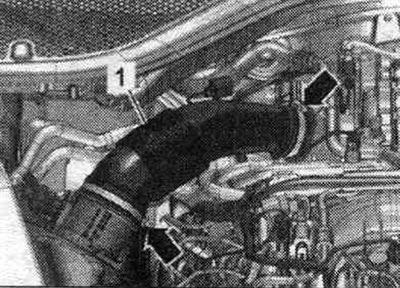

Zdejmij rurę prowadzącą powietrze, luzując zaciski ze "strzałkami".

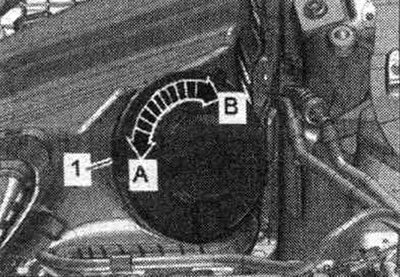

Odblokuj blokadę "1", obróć pokrywę obudowy wlotu powietrza. filtra przeciwnie do ruchu wskazówek zegara "strzałka A" i zdjąć. Wyjąć element filtrujący.
Zainstalować

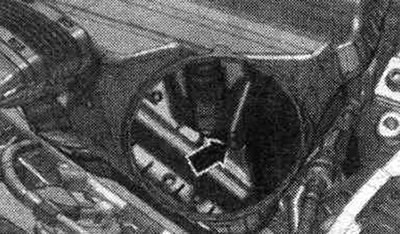

Montaż odbywa się w odwrotnej kolejności. Aby zapewnić prawidłową pracę przepływomierza powietrza G70, należy bezwzględnie przestrzegać poniższych instrukcji i procedur obsługi. Wyczyść obudowę kanału powietrznego. filtruje resztki soli, brudu i liści. Przedmuchaj sprężonym powietrzem otwór spustowy w kształcie strzałki na obudowie wlotu powietrza. filtr. Sprawdź, czy kanał powietrzny od ramy chłodnicy do obudowy wlotu powietrza nie jest zabrudzony i nie ma w nim liści. filtr.
Podczas montażu wkładki powietrznej. filtr, należy ustawić go w środku uchwytu w obudowie powietrza. filtr. Ostrożnie załóż pokrywę na obudowę filtra powietrza. filtr bez użycia siły. Obrócić pokrywę, aż zatrzaśnie się na swoim miejscu zacisku "1" w kierunku zgodnym z ruchem wskazówek zegara "strzałka". Śledzić niezawodny podłączeniem węża powietrza do korpusu samolotu. filtr.
