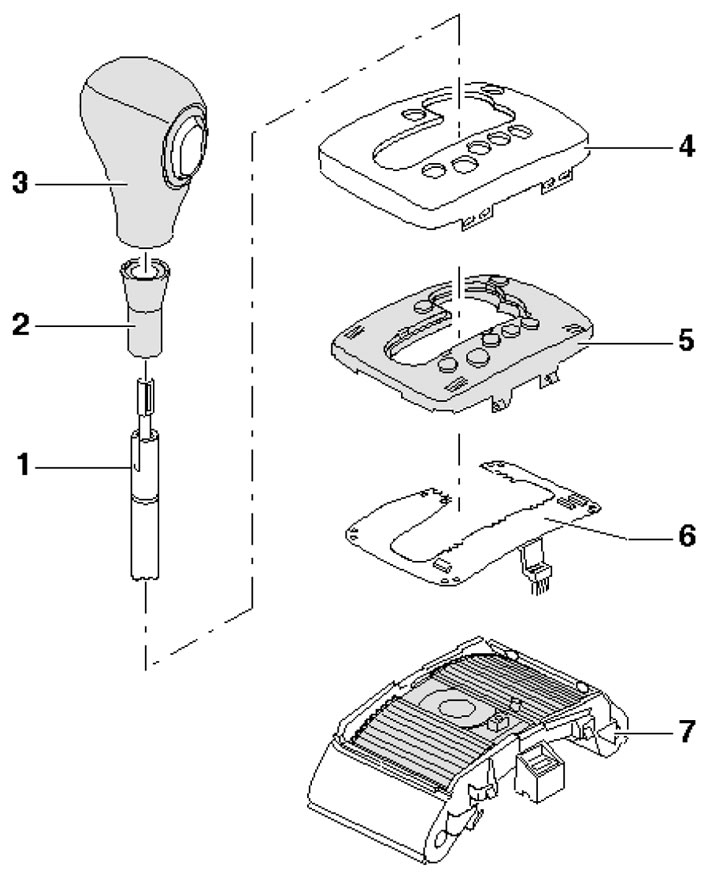

7.1. Szczegóły montażu dźwigni selektora 1. Dźwignia selektora; 2. Tuleja dźwigniowa 1; 3. Klamka 1; 4. Nakładka; 5. Włóż z oznaczeniami położenia dźwigni 1; 6. Płytka drukowana z wbudowanym przełącznikiem ręcznym D/V; 7. Przesuwna pokrywa z wbudowanym magnesem, ręczne przełączanie D/V
Uchwyt dźwigni selektora
2. Ustaw dźwignię selektora w pozycji "D", obróć tuleję (1 na ilustracji) przeciwnie do ruchu wskazówek zegara i naciśnij do oporu.

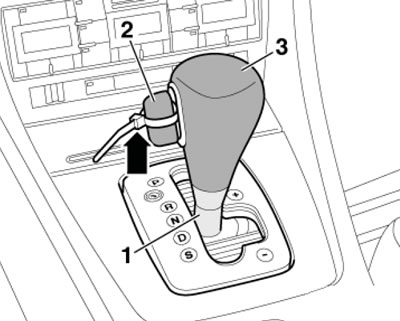

7.2. Zdejmowanie uchwytu
3. Delikatnie wyciągnij przycisk zwalniający blokadę (2 na ilustracji 7.2) z uchwytu (3) tak, aby można było przełożyć zacisk między nimi, a następnie zabezpieczyć przycisk zaciskiem.
Uwaga: Nie wyciągaj przycisku dalej, gdyż może to spowodować uszkodzenie uchwytu.
4. Zdejmij uchwyt pociągając go do góry.
5. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów.
Narzuta
6. Zdejmij uchwyt dźwigni selektora (zobacz podsekcję powyżej).
7. Otwórz popielniczkę i zdejmij panel wykończeniowy w kierunku wskazanym strzałkami (zobacz ilustrację).

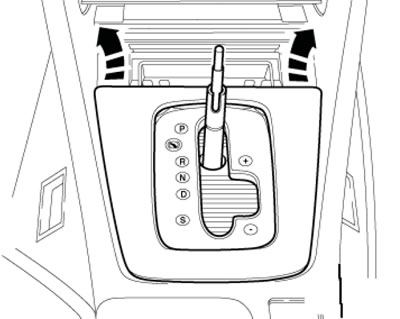

7.7. Zdejmowanie panelu wykończeniowego
8. Naciśnij cztery zaciski (strzałki na ilustracji) i podnieś pokrywę (1) razem z prowadnicą. Odłącz złącze od strony prowadzącej.

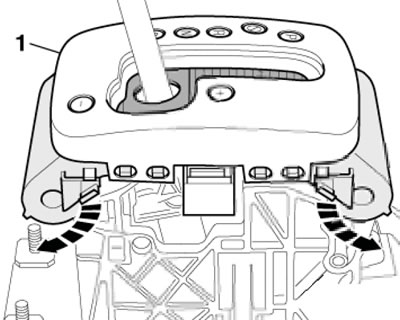

7.8. Usuwanie nakładki
9. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów.
Ręczne przełączanie D/V
10. Zdejmij pokrywę (zobacz podsekcję powyżej).
11. Wciśnij 4 haki blokujące (strzałki na ilustracji) i wyciągnąć pokrywę (2) z prowadnicy (1).

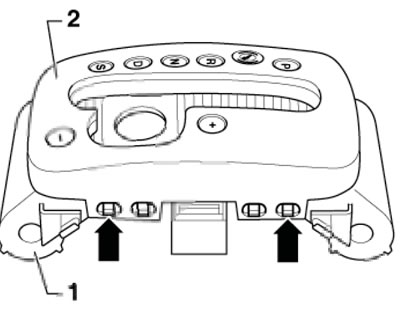

7.11. Zdejmowanie osłony z prowadnicy
12. Upewnij się, że dwa magnesy (strzałki na ilustracji) bezpiecznie zamocowane w poprzek przesuwanej pokrywy.

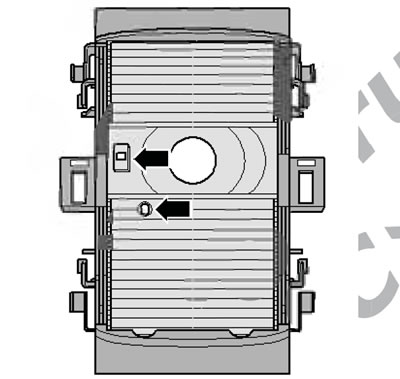

7.12. Magnesy
13. Odłącz płytkę drukowaną (1 na ilustracji) z wbudowanym przełącznikiem ręcznym D/V z pokrywy (2).
14. Montaż wykonuje się w odwrotnej kolejności niż demontaż podzespołów.
