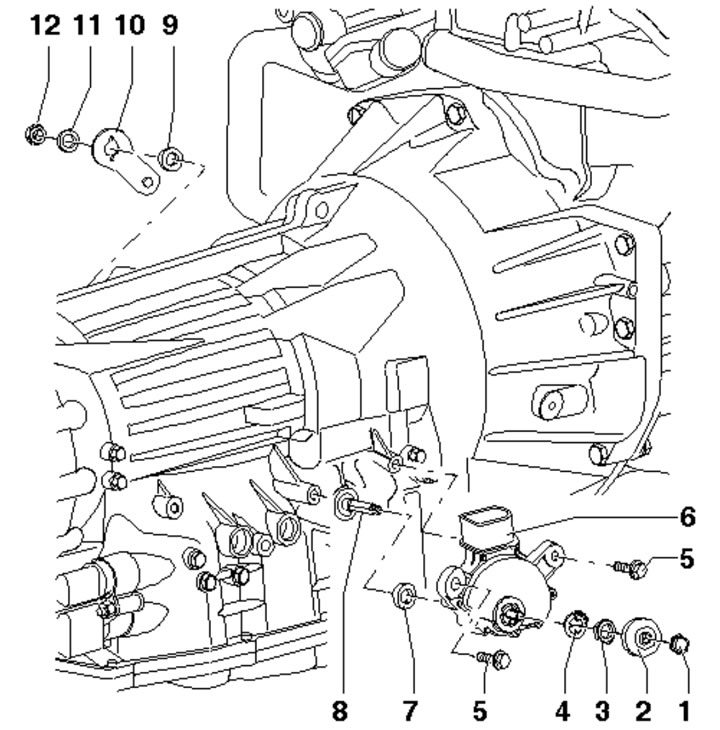

8.1. Szczegóły instalacji mechanizmu selektora AT:
1 - Nakrętka, 12 Nm;
2 - Nakładka;
3 - Nakrętka. 7 Nm;
4 - Zaczep;
5 - Śruba, 6 Nm;
6 - D/V wybranego trybu AT "F125";
7 - Uszczelka wałka selektora prawego;
8 - Wałek selektora;
9 - Uszczelka wałka selektora lewego;
10 - Dźwignia mechanizmu selektora;
11 - Pralka;
12 - Nakrętka, 12 Nm.
2. Kolejność czynności umożliwiających dostęp do czujnika "F125" i dźwigni selektora opisana jest w Sekcja 5.
