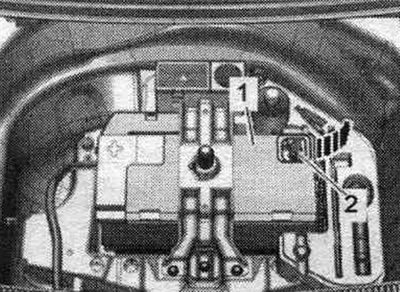

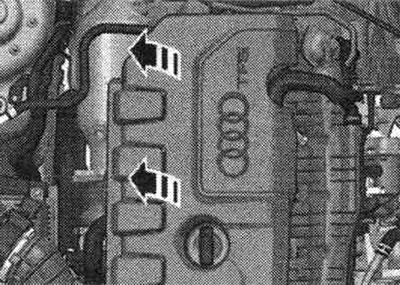

Óvatosan távolítsa el a motorháztetőt. rekeszt a "nyíl irányában" a rögzítőcsavarokkal. Ne vegye le a motorkerékpár takaróját. rekesz élesen vagy csak az egyik oldalon.

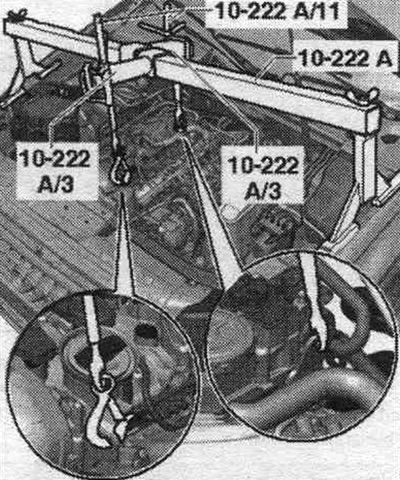

Szerelje fel a "10-222 A" kereszttagot a "10-222 A/3" jelzéssel a bal és jobb oldali lengéscsillapító rugóstag-csészéire az ábrán látható módon. Rögzítse a "10-222 A/11" jelű vezércsavarokat a motor felfüggesztési szemeire.

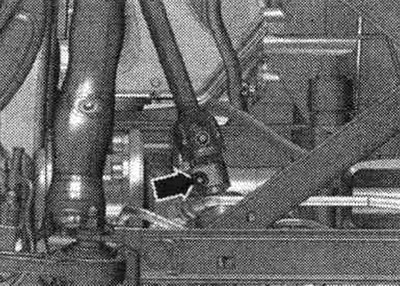

Távolítsa el az "1" és "2" jelű zajszigetelő lemezeket. A kormányműről a kardáncsuklót csak egyenesen előre haladó első kerekeknél válassza le. Ne változtassa meg a kormánykerék és a kormánymű helyzetét; szükség esetén rögzítse a kormánykereket ragasztószalaggal. Csavarja le az univerzális csatlakozás "nyíl" csavarját. Nyomja meg a kormánymű kardáncsuklóját, és mozgassa teljesen felfelé.
Ha a segédkeret, a kormánymű vagy a segédkeret kereszttartója nincs megfelelően felszerelve, a járművet tilos kerekeken vezetni!

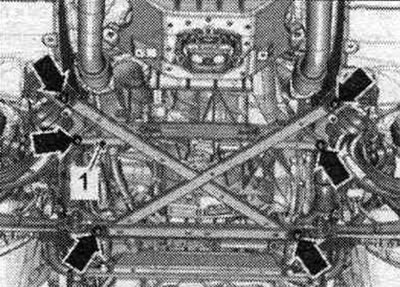

Lazítsa meg a szervokormány hidraulikavezetékének "1" anyáját. Lazítsa meg a "nyíl" csavarokat, és vegye le az alvázkeret kereszttartóját.

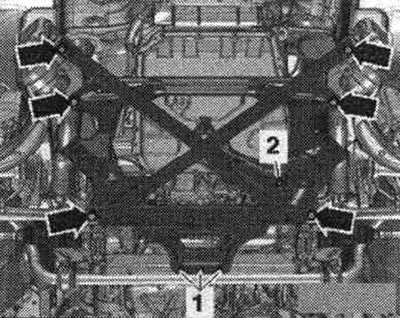

Távolítsa el a szervokormány hidraulikavezetékének "2"-es csavarját. Távolítsa el az "1"-es és a "nyilak" jelű csavarokat, majd vegye le az alvázkeret kereszttartóját.

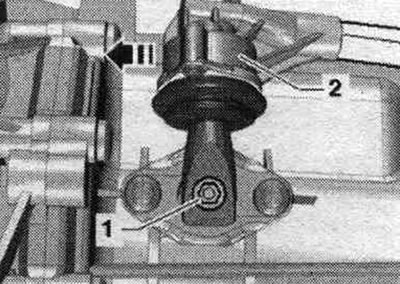

Kapcsolja be a 6. sebességfokozatot az "1" váltótengely eltávolításával és a "2" váltókar előre tolásával a "nyíl irányába".

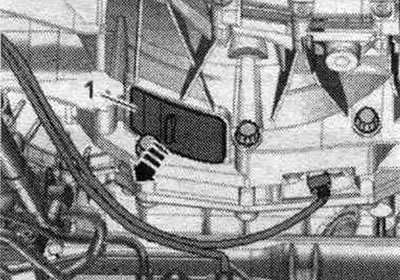

Távolítsa el az "1" jelű fedelet a sebességváltó "nyíl" alatt.

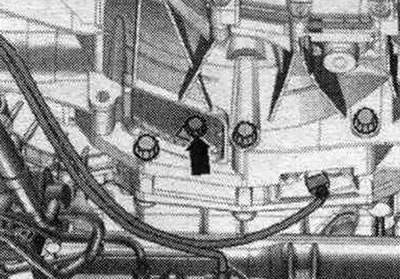

Csavarja ki a meghajtott tárcsa 3 "nyíl" alakú csavarját, ehhez fordítsa el a főtengelyt mindkét első kerékkel 120°-kal a motor forgási irányába.

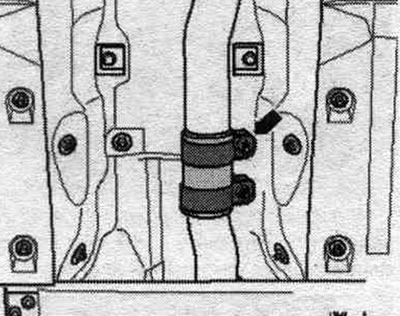

Válaszd szét a rendszert. kipufogógáz kimenet a "nyíl" perselyből. Dróttal kösd a kipufogócsövet a hővédő pajzshoz a meghajtó mechanizmus alatt.

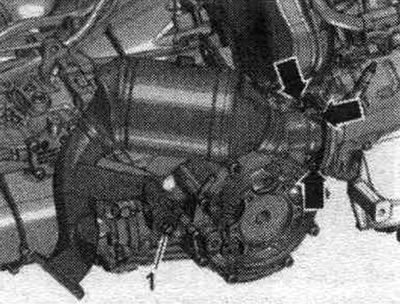

Lazítsa meg az "1" jelű csavart, és mozgassa a katalizátor tartókonzolját jobbra. a "nyilakat" nem szabad figyelembe venni.

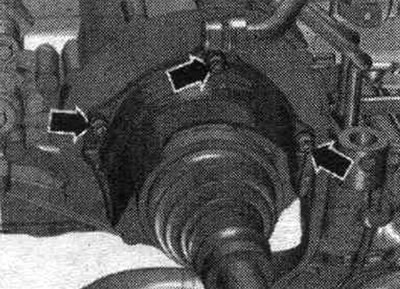

Csavarja ki a nyílcsavarokat, és vegye le a jobb oldali hajtótengely hőszigetelő pajzsát. A montázs jobb megértése érdekében. a pozíció leszerelt sebességváltóval látható.

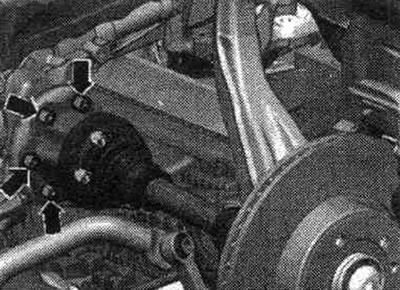

Csavarja le a bal és jobb oldali hajtótengelyeket a sebességváltó peremmel ellátott tengelyekről.

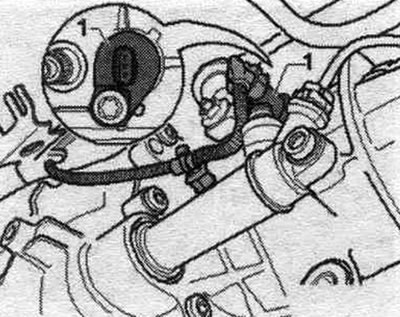

Start-stop rendszerrel felszerelt járművek: Válassza le a "G701" "1" sebességváltó üresjárati helyzetérzékelőjének dugaszoló csatlakozóját, és engedje el a kábelt.
Minden

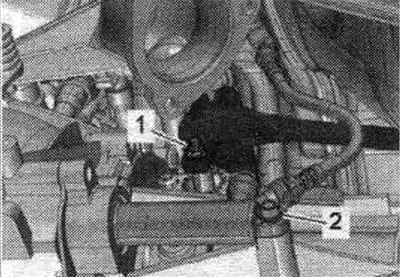

Csavarja le a "2" csavart, és kösse a tengelykapcsoló munkahengerét a motorkerékpár oldalához. rekesz. A tengelykapcsoló-pedálon a munkahenger eltávolítása után. ne nyomd le a kuplungot. Csavarja le az "1" jelű anyát.

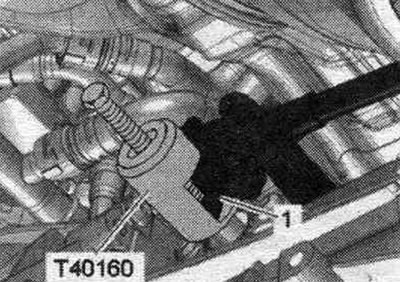

Ne nyomja meg az "1"-es váltókart feszítővassal, és ne üsse le kalapáccsal. A sebességváltó kart a T40160 lehúzóval kell eltávolítani. Szerelje fel a T40160 lehúzót, és vegye le a sebességváltó kart.

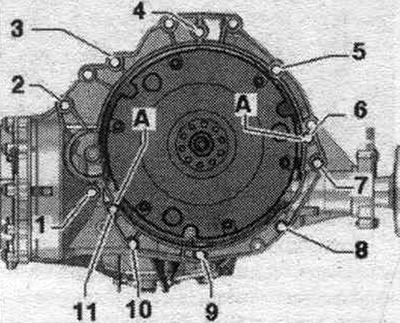

Csavarja ki a motort/sebességváltót összekötő "8...11"-es csavarokat.

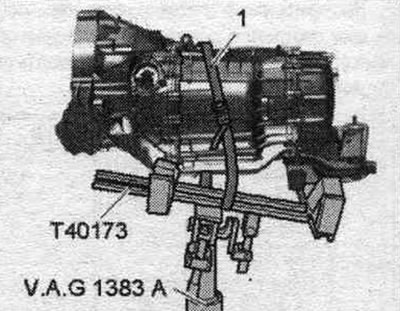

Szerelje fel a motor- és sebességváltó emelőt a "T40173" sebességváltó tartóval a sebességváltó alá, és rögzítse az "1" feszítőszíjjal az ábrán látható módon.

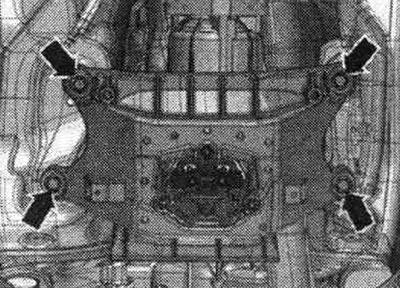

Csavarja ki az alagút kereszttartójának "nyíl" csavarjait.

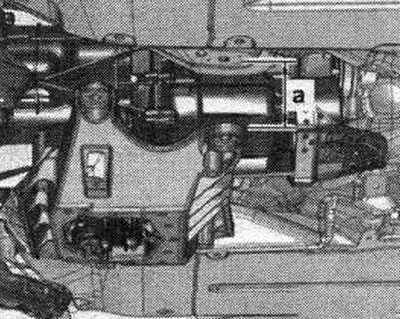

Először engedje le a váltót az emelővel "a" méretre. A méret "a" = legfeljebb 80 mm. Előzetesen kissé húzza meg a "10-222 A" kereszttartó futócsavarjait. Ahhoz, hogy a felemelt autón hozzáférjen a menetes csapokhoz, használjon létrát – VAS 5085–.

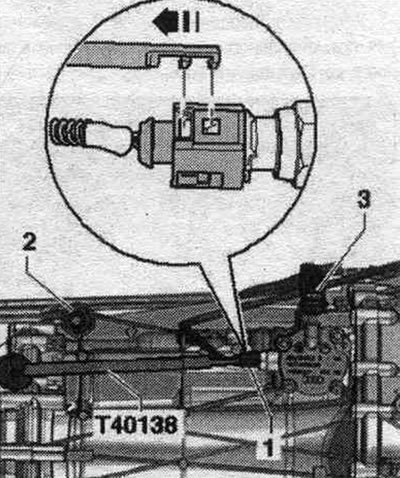

Válassza le az "F208" sebességfokozat-érzékelő "1" csatlakozóját a "T40138" lehúzóval, és oldja ki az elektromos vezetéket. Csavarja ki a sebességváltó villa rúdjának "2"-es csavarját. Csavarja le a hajtórúd "3" csavarját.

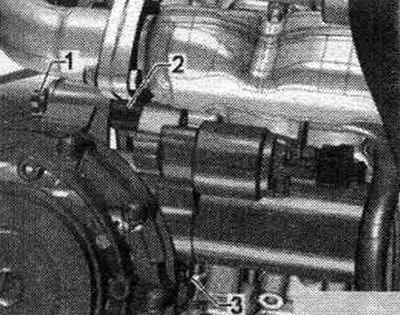

Csavarja le az indítómotor "3"-as csavarját a motor felőli oldalon. Csavarja ki a "1" csavart. Vegye le a távtartó hüvelyt "2" a indító és a váltó között. Vegye le az indítót a váltóról, és hagyja a szerelés... helyzetben. Nem kell lecsatlakoztatni az indítókábeleket.

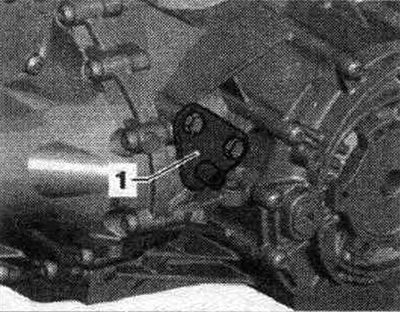

Távolítsa el a motort a sebességváltóhoz rögzítő csavarok maradékát. Emelje le a sebességváltót a motorról, és óvatosan engedje le egy billenőeszköz segítségével. A leszerelt sebességváltó cseréje esetén a következő alkatrészeket kell áthelyezni az új sebességváltóba: a rendszer rögzítőlemezének "1" tartóját. kipufogó: alagút kereszttartó sebességváltó párnával és sebességváltó tartóval.

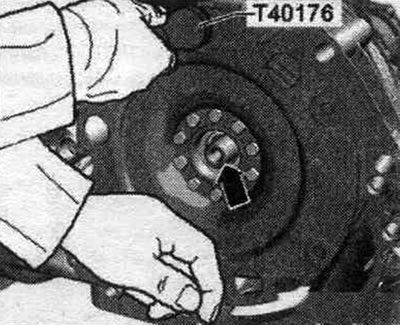

Szükség esetén szerelje le a tengelykapcsoló modult.
