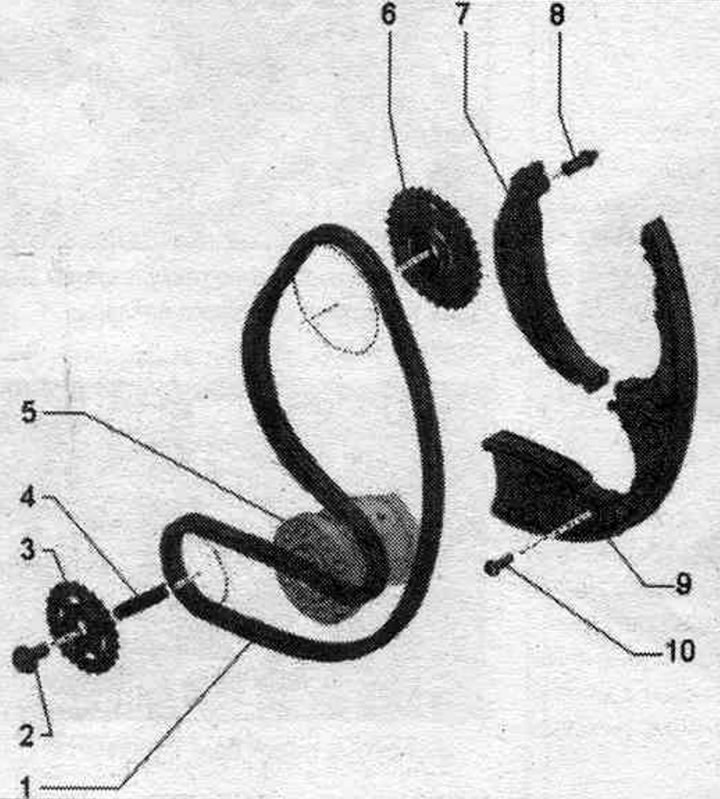

Acționare cu ulei. pompă și pompă de injecție a combustibilului
1. Acționare cu ulei. pompă și pompă de injecție a combustibilului.
2. Șurub: înlocuiți; 30 Nm + rotiți încă o dată cu +45°.
3. Pinion de ulei. pompa; poziția de montare: partea cu inscripția este orientată spre motor.
4. Arc de presiune.
5. Arbore cotit: cu roată dințată a lanțului de transmisie a uleiului. pompă și pompă de injecție a combustibilului.
6. Pinionul pompei de injecție a combustibilului; poziția de montare: partea cu inscripția este vizibilă de jos.
7. Bara de amortizare.
8. Șurubul de ghidare al amortizorului: înlocuiți; 5 Nm + rotiți încă cu 90°.
9. Întinzător de lanț: cu o bară de întindere.
10. Șurub: înlocuiți; 5 Nm + rotiți încă cu 90°.

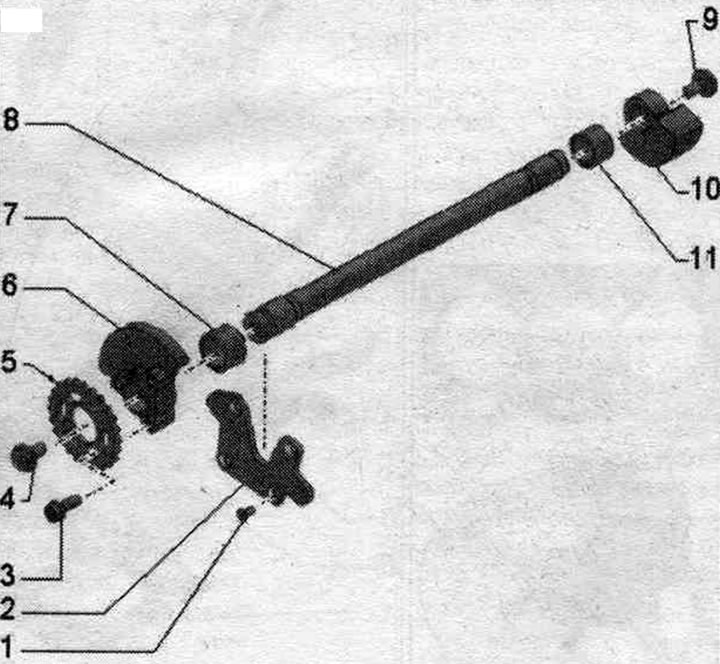

Arbore de echilibru
1. Șurub: Inserție cu lac filetat; 9 Nm.
2. Corp de susținere.
3. Șurub: 23 Nm.
4. Șurub: 60 Nm; la slăbire și strângere, folosiți unealta de blocare a pompei de combustibil "3359" ca o contracheie.
5. Pinion pentru arborele de echilibrare.
6. Greutate de echilibrare: partea CP.
7. Rulment cu role.
8. Arbore de echilibrare.
9. Șurub: 60 Nm; la slăbire și strângere, folosiți unealta de blocare a pompei de combustibil "3359" ca o contracheie.
10. Greutate de echilibrare: partea scripetelui curelei.
11. Rulment cu role.
