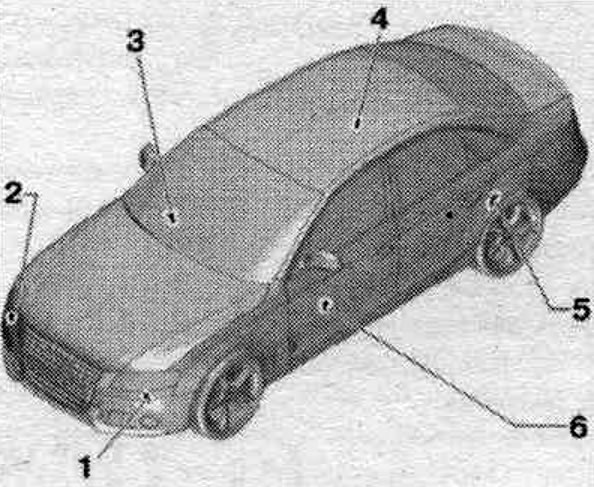

Czujniki zderzenia poduszek powietrznych. (sedan)
1. Czujnik zderzenia przedniej poduszki powietrznej kierowcy. "G283"; miejsce instalacji; na uchwycie obudowy reflektora; 9 Nm.
2. Czujnik kolizji przedniej poduszki powietrznej, fotel pasażera z przodu "G284"; miejsce montażu: na uchwycie obudowy reflektora; 9 Nm.
3. Czujnik kolizji bocznej poduszki powietrznej, przód. przejście. "GI80"; miejsce instalacji; przy drzwiach; 5 Nm.
4. Czujnik zderzenia tylnego. boczna poduszka powietrzna z przodu. przejście. "G257"; miejsce montażu: na nadkolu, wewnątrz za boczną osłoną; 9 Nm.
5. Czujnik zderzenia tylnego. poduszka powietrzna boczna po stronie kierowcy. "G256"; miejsce montażu: na nadkolu, wewnątrz za boczną osłoną; 9 Nm.
6. Czujnik zderzenia poduszki powietrznej kierowcy. "G179"; miejsce montażu: w drzwiach; 5 Nm.

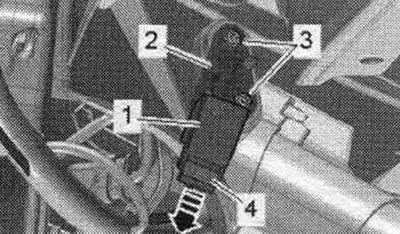

Wyjmowanie i instalacja czujnika zderzenia przedniej poduszki powietrznej
Włącz zapłon. Odłącz przewód uziemiający akumulatora przy włączonym zapłonie. Zdejmij przedni błotnik. Rozłącz złącza wtykowego "1", do tego odblokować blokadę "4" "strzałka". Wykręcić śruby "3" i wyjąć czujnik kolizji przedniej Airbag "2".
Montaż odbywa się w odwrotnej kolejności. Należy pamiętać, że złącza wtykowe muszą być włożone do końca, aż do momentu kliknięcia. Należy pamiętać, aby nie przytrzasnąć przewodów. Podłącz przewód uziemiający akumulatora przy włączonym zapłonie.

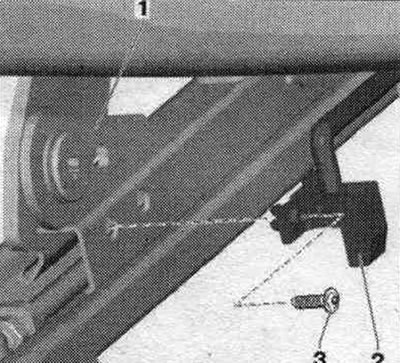

Czujnik położenia siedzenia
1. Dolna rama wnęki.
2. Czujnik położenia fotela: strona kierowcy: czujnik położenia fotela kierowcy. "G553"; z pasa. pasażer: czujnik położenia przedniego siedzenia. fragment. "G554".
3. Śruba: 0,3 Nm.
