Poduszka powietrzna od strony pasa ruchu. przejście.

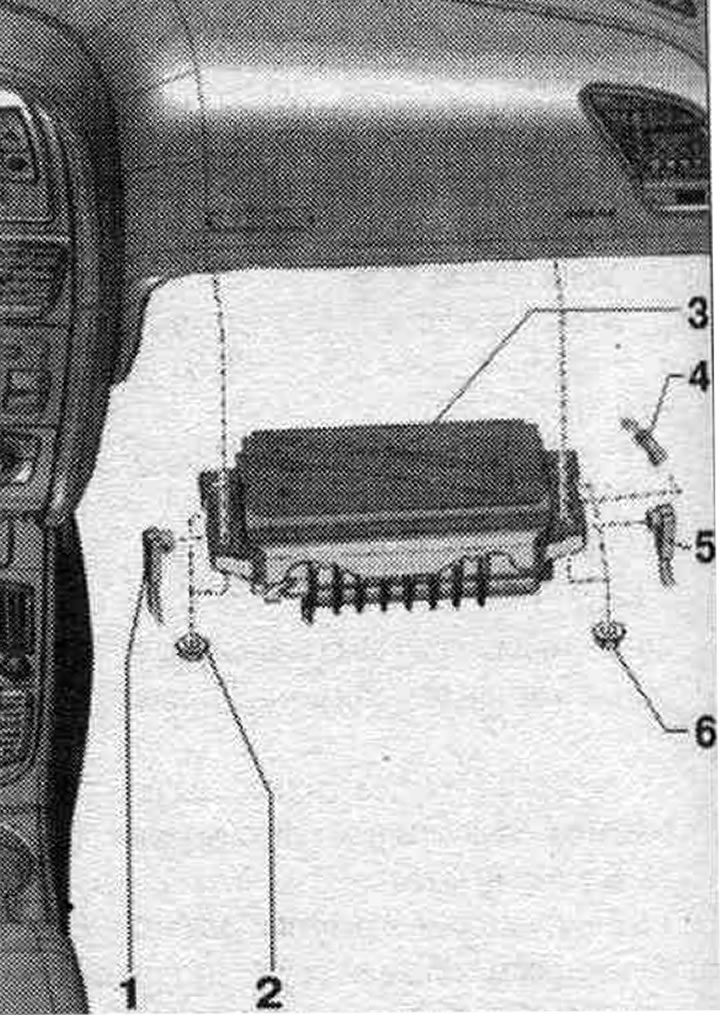

1. Elektryczne, złącze wtykowe: Zapłonnik poduszki powietrznej 2 z przodu. przejście. "N132".
2. Nakrętka: 2 szt.; wymienić po każdym usunięciu; 8 Nm.
3. Poduszka powietrzna. z pasa. pasażer: z pyropatronem 1 poduszka powietrzna przód. pasażer "N131"; w zależności od konfiguracji z pyropatronem 2 Poduszka powietrzna pasażera z przodu "N132"; blokada i aktywacja za pomocą przełącznika kluczykowego.
4. Przewód uziemiający poduszki powietrznej.
5. Elektryka, podłączenie wtyczki: zapłonnik 1 Poduszka powietrzna z przodu. przejście. -N131 -.
6. Nakrętka: 2 szt.; wymienić po każdym usunięciu; 8 Nm.
Wyjmowanie i zakładanie poduszki powietrznej od przodu. przejście z piropatronem "N131"/"N132"

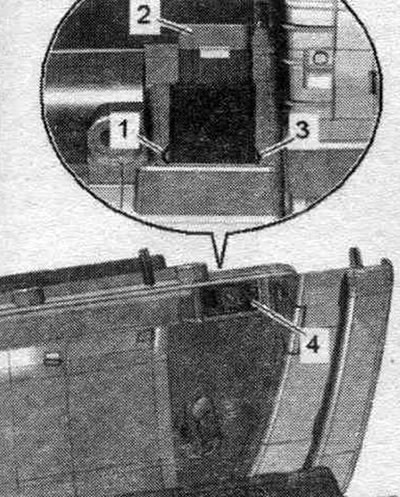

Włącz zapłon. Odłącz przewód uziemiający akumulatora przy włączonym zapłonie. Wyjmij schowek. Odłącz złącze uziemienia "5". Odłącz złącze "2" drugiego zapalnika poduszki powietrznej pasażera z przodu "N132" i "6" pierwszego zapalnika poduszki powietrznej pasażera z przodu "N131".

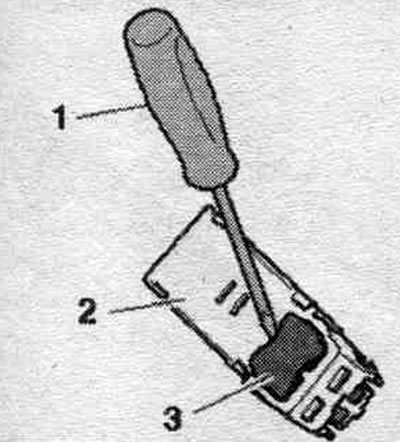

W tym celu należy za pomocą małego śrubokręta "1" odblokować blokadę wtyczki "3" i rozłączyć połączenie wtykowe "2".

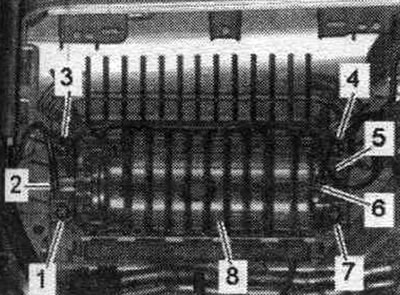

Odkręć nakrętki "1, 3, 4, 7". Wyjąć moduł poduszki powietrznej od przodu przedziału pasażerskiego "8" w dół.
Montaż odbywa się w odwrotnej kolejności. Należy pamiętać, że złącza wtykowe muszą być włożone do końca, aż do momentu kliknięcia. Należy pamiętać, aby nie przytrzasnąć przewodów. Po aktywacji poduszki powietrznej należy założyć panel przedni. Podłącz przewód uziemiający akumulatora przy włączonym zapłonie.
Wyjmowanie i instalacja wyłącznika poduszki powietrznej pasażera z przodu z blokadą. "E224"
Włącz zapłon. Odłącz przewód uziemiający akumulatora przy włączonym zapłonie. Wyjmij schowek. Odłączyć złącze wtykowe "2".

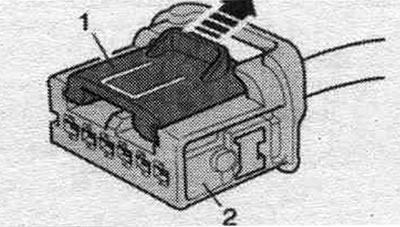

W tym celu należy nacisnąć blokady zabezpieczające "1" "w kierunku strzałki" aż do zwolnienia połączenia wtykowego. Odłączyć złącze wtykowe "2".
Zwolnij blokadę sprężynową "1" i "3", a następnie wypchnij przełącznik z blokadą do wyłączania poduszki powietrznej pasażera z przodu "4" z obudowy przełącznika z blokadą.
Montaż odbywa się w odwrotnej kolejności. Należy pamiętać, że złącza wtykowe muszą być włożone do końca, aż do momentu kliknięcia. Należy pamiętać, aby nie przytrzasnąć przewodów. Podłącz przewód uziemiający akumulatora przy włączonym zapłonie.
Wyjmowanie i instalacja kontrolki poduszki powietrznej pasażera z przodu. "K145"

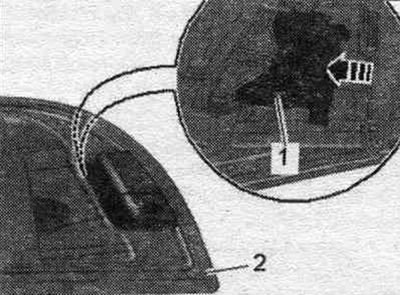

Lampka kontrolna poduszki powietrznej pasażera z przodu, wyłącznik "K145" znajduje się w obudowie razem z wyłącznikiem świateł awaryjnych "E229" i w przypadku awarii nie podlega oddzielnej wymianie. Zdejmij osłonę wyświetlacza MMI. Lampka ostrzegawcza przedniej poduszki powietrznej. przejście, przełącznik "1" wycisnąć z ramki montażowej "2" "strzałka".
Montaż odbywa się w odwrotnej kolejności. Kontrolka poduszki powietrznej z przodu. przejście, przełącznik "K145" zamontować w ramce montażowej aż do kliknięcia.
