Przegląd instalacji przedniej bocznej poduszki powietrznej

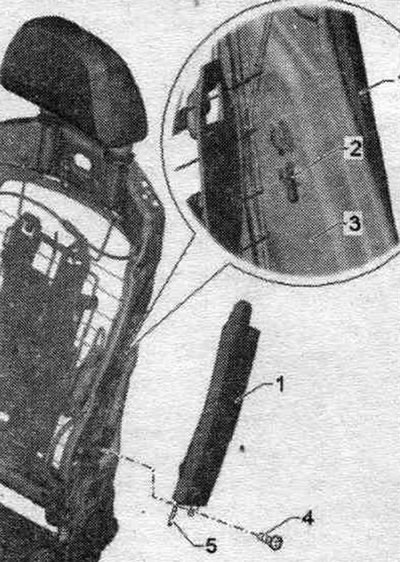

1. Poduszka powietrzna boczna, przód: strona kierowcy: z wymienną poduszką powietrzną po stronie kierowcy. "N199", strona pasa ruchu. pasażer: z boczną poduszką powietrzną z nabojem pirotechnicznym, fotel pasażera z przodu "N200"; umieszczony w kieszeni, kieszeń nie jest pokazana; kieszeń przyszyta jest do tapicerki.
2. Hak do mocowania bocznej poduszki powietrznej do ramy oparcia fotela.
3. Rama tylna.
4. Śruba: Założyć z powrotem po każdym wyjęciu; zawsze czyść otwory gwintowane pod śruby (na przykład za pomocą kranu); użyj lakieru do nici; 8 Nm.
5. Wiązka przewodów: od poduszki powietrznej bocznej po stronie kierowcy. nabój pirotechniczny "N199"/boczna poduszka powietrzna widziany z przodu. pasażer. "N200" do bloku wtykowego.
Przednia boczna poduszka powietrzna z pyropatronem "N199"/"N200"
Zdejmij przedni fotel. Zabezpiecz przedni fotel. umieść fotel w uchwycie naprawczym "VAS 6136". Zdejmij oparcie fotela. Zdejmij oparcie. fotele. Zdejmij tapicerkę oparcia na tyle, aby uzyskać dostęp do śruby "7" bocznej poduszki powietrznej. W tym celu ostrożnie pociągnij tapicerkę "2" wraz z poduszką "3" do przodu, tak daleko, jak to możliwe. Odkręcić śrubę "7".
Opcja z fotelem z regulacją ręczną: Wyjąć boczną poduszkę powietrzną "6" z haczykiem "5" z ramy oparcia "4" i wyjąć ją z kieszeni "1" wszytej w tapicerkę w dół, jednocześnie wyjmując wiązkę przewodów bocznej poduszki powietrznej.

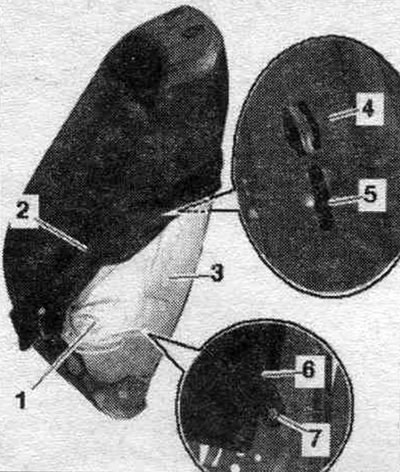

Opcja z elektrycznie regulowanym fotelem: Wyjąć boczną poduszkę powietrzną "6" z ramy oparcia "4" za pomocą haczyka "5" i umieścić ją w kieszeni "1" przyszytej do tapicerki. Zdjąć tapicerkę wraz z poduszką z oparcia i wyjąć boczną poduszkę powietrzną.
Instalacja
Montaż odbywa się w odwrotnej kolejności. Należy pamiętać, że złącza wtykowe muszą być włożone do końca, aż do momentu kliknięcia. Zawsze czyść otwór gwintowany na śrubę "7", np. za pomocą gwintownika. Po każdym wyjęciu śruby należy ją ponownie założyć. Zamontuj śrubę, smarując ją lakierem do gwintów. Podłącz przewód uziemiający akumulatora przy włączonym zapłonie.
Tylna boczna poduszka powietrzna

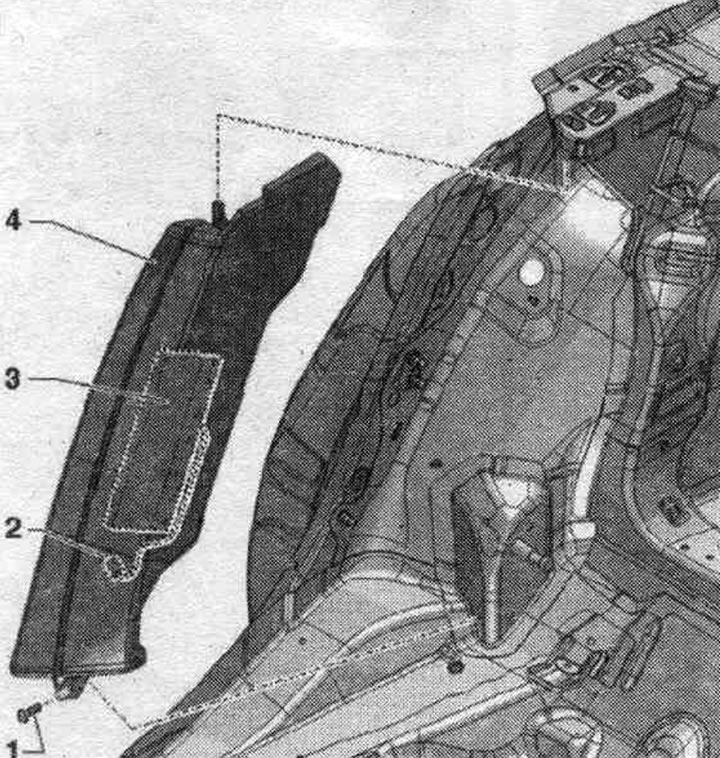

1. Śruba: 9 Nm dla bocznej poduszki powietrznej "c"; 3 Nm dla bocznej poduszki powietrznej "bez" bocznej poduszki powietrznej.
2. Złącze wtykowe: do bocznej poduszki powietrznej.
3. Poduszka powietrzna boczna, tylna: strona kierowcy: z wymienną poduszką powietrzną za fotelem kierowcy. "N201"; strona pasa ruchu. pasażer: z tylnym piropatronem. poduszka powietrzna boczna w przednim przedziale pasażerskim "N202".
4. Poduszki powietrzne boczne.
Przednia boczna poduszka powietrzna z pyropatronem "N201"/"N202", usuwanie i instalacja

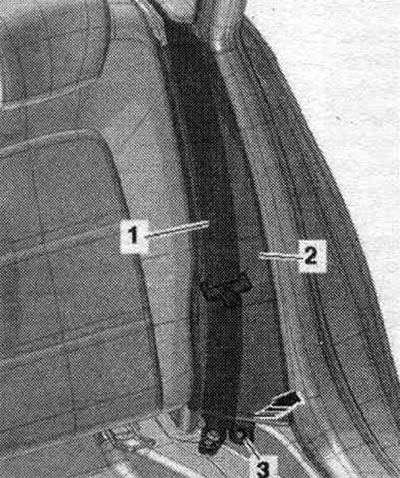

Włącz zapłon. Odłącz przewód uziemiający akumulatora przy włączonym zapłonie. Zdejmij siedzisko ławki. Odkręć śrubę "3". Złóż siedzisko ławki do przodu. Trzymanie paska pasa bezpieczeństwa. "1" na stronie, pociągnąć boczne Airbag "2" od dołu do przodu "strzałka". Pociągnąć boczne Airbag w dół i wyjąć ją z prowadnicy pasa bezp..

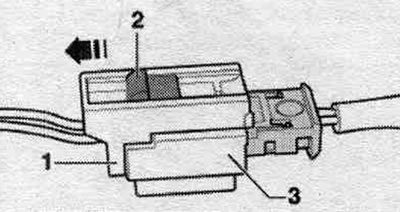

Zdjąć boczny Airbag tak, aby można było rozłączyć połączenie wtykowe boczny Airbag. Do tego pociągnąć uchwyt wtyczki "2" do oporu "strzałka", w tym złącza wtykowego "1" i "3" jest odblokowane i można go usunąć.
Instalacja
Montaż odbywa się w odwrotnej kolejności. Należy pamiętać, że złącza wtykowe muszą być włożone do końca, aż do momentu kliknięcia. Najpierw zawieś boczną poduszkę powietrzną na górze prowadnicy pasa bezpieczeństwa. Podłącz przewód masowy akumulatora przy włączonym zapłonie.
Poduszka powietrzna na głowę

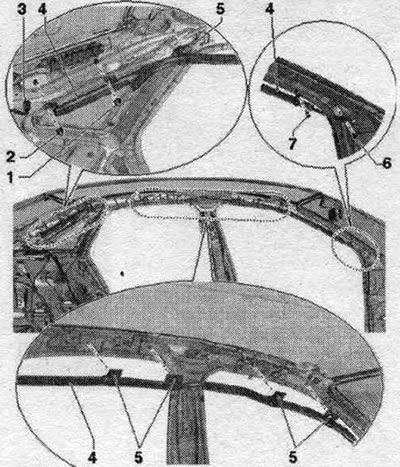

1. Nakrętka: na bolcu uziemienia: 9 Nm.
2. Nakrętka: na styku uziemienia; po prawej stronie samochodu znajduje się dodatkowy przykręcony przewód uziemiający; 9 Nm.
3. Złącze elektryczne, wtykowe piropatronu poduszki powietrznej po stronie kierowcy. "N251" czyli poduszka powietrzna chroniąca głowę przed pyłem z przodu. przejście. "N252".
4. Poduszka powietrzna chroniąca głowę kierowcy: strona kierowcy: z poduszką powietrzną chroniącą głowę kierowcy. "N251"; strona pasa ruchu. pasażer: z poduszką powietrzną głowa pyropatron per. przejście. "N252".
5. Zacisk montażowy.
6. Rygiel: samoblokujący; wymienić po każdym usunięciu; zawsze czyść otwory gwintowane pod śruby (na przykład za pomocą kranu); 3,5 Nm.
7. Zacisk: w zależności od projektu 1 lub 2 szt.; zastępować; montaż fabryczny za pomocą 1 klipsa i podwójnej taśmy klejącej; przy ponownym użyciu należy użyć 2 klipsów.
Wyjmowanie i instalowanie poduszki powietrznej głowy za pomocą zapalniczki "N251"/"N252"

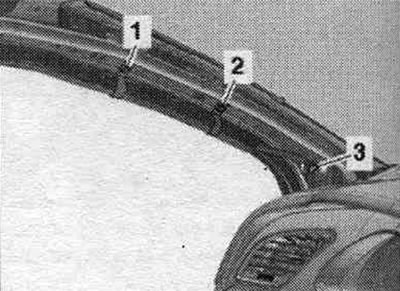

Przesuń fotele do przodu i ustaw oparcia pod kątem 45°. Włącz zapłon. Odłącz przewód uziemiający akumulatora przy włączonym zapłonie. Zdejmij panel sufitowy i odłóż go na bok. Nie zdejmuj przedniej szyby. Zdejmij zacisk "2" i, jeśli jest obecny, "1". Odkręć śrubę "3" głowicy poduszki powietrznej na słupku A.

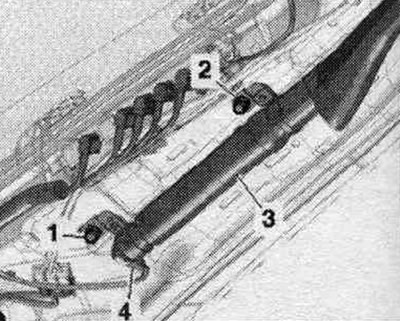

Odłączyć złącze wtykowe "4".

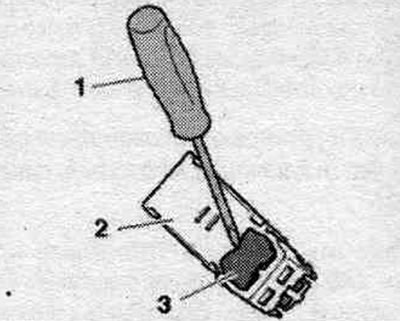

W tym celu należy za pomocą małego śrubokręta "1" odblokować blokadę wtyczki "3" i rozłączyć połączenie wtykowe "2" generatora gazowego.

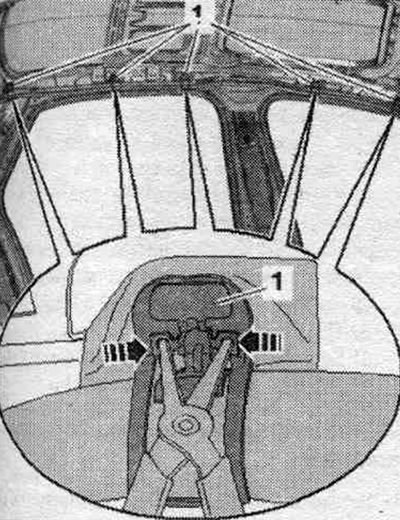

Zdejmij nakrętki kołpakowe "1" i "2". Odłącz zaciski "1" od płytek mocujących poduszkę powietrzną głowy, ściskając "strzałki" obcinakami do drutu lub szczypcami do pierścieni. Wyjmij górną poduszkę powietrzną z pojazdu.
Instalacja

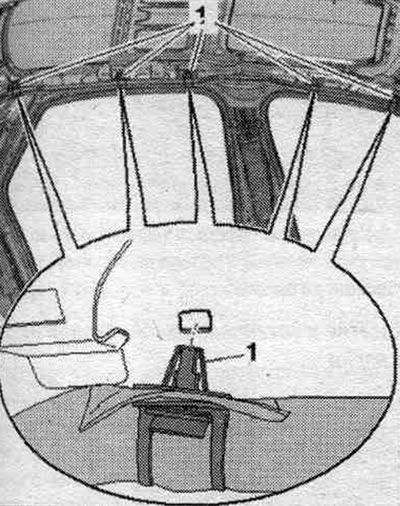

Montaż odbywa się w odwrotnej kolejności. Zabezpiecz klipsy "1" płytek mocujących poduszkę powietrzną chroniącą głowę. z tyłu.

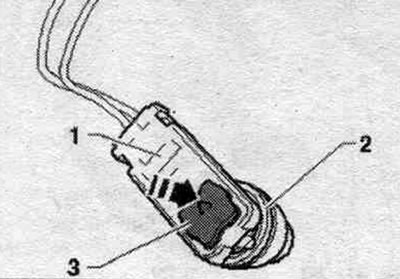

Zawieś generator gazu "3" na sworzniu i dokręć ręcznie nakrętki kołpakowe "1" i "2". Dokręć nakrętki kołpakowe "1" i "2". Po prawej stronie samochodu przykręć dodatkowy przewód uziemiający za pomocą nakrętki kołpakowej "1". Podłącz złącze wtykowe "4". W tym celu zamontuj złącze wtykowe "1" na module zapłonu poduszki powietrznej "2". Naciśnij zatrzask blokujący na wtyczce "3" w kierunku wskazanym strzałką, aż złącze wtykowe zostanie całkowicie osadzone w module zapłonu poduszki powietrznej i zablokowane na swoim miejscu. Należy pamiętać, że złącza wtykowe muszą być włożone do końca, aż do momentu kliknięcia. Należy pamiętać, aby nie przytrzasnąć przewodów. Wymień zaciski poduszki powietrznej głowy. Fabryczne mocowanie ma jeden zacisk i podwójną taśmę klejącą; w przypadku ponownego użycia użyj dwóch zacisków.
Zabezpiecz poduszkę powietrzną głowy 2 zaciskami "1" i "2". Dokręć śrubę "3" poduszki powietrznej głowy do słupka A. Zamontuj podsufitkę. Podłącz przewód uziemiający akumulatora przy włączonym zapłonie.
Poduszka powietrzna chroniąca głowę – Avant

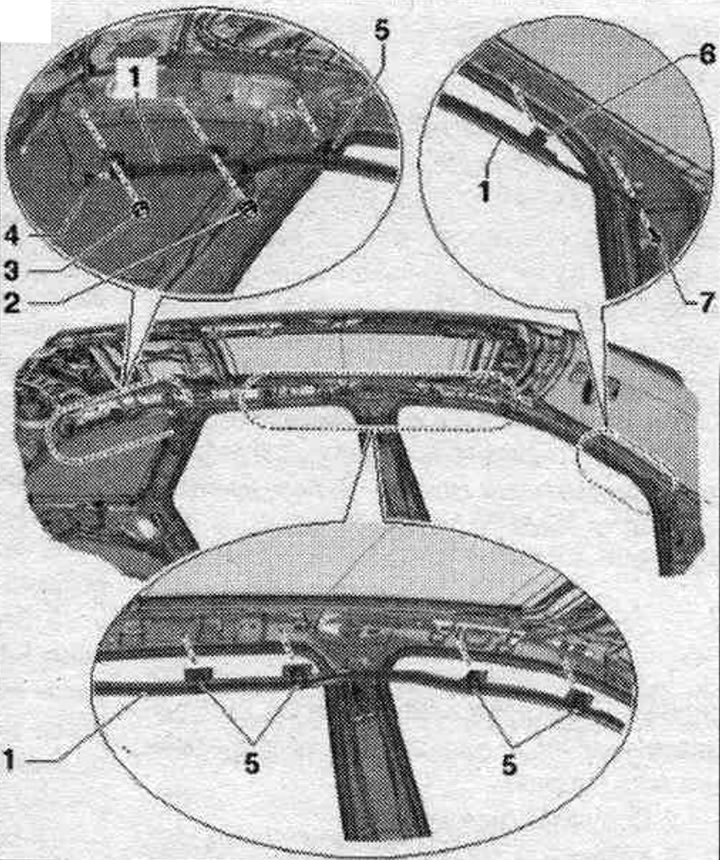

1. Poduszka powietrzna chroniąca głowę kierowcy: strona kierowcy: z poduszką powietrzną chroniącą głowę kierowcy. "N251". strona pasa ruchu. pasażer: z poduszką powietrzną głowa pyropatron per. przejście. "N252".
2. Nakrętka na bolcu uziemienia: 9 Nm.
3. Nakrętka na bolcu uziemienia: dodatkowo dwa przewody uziemienia przykręcone są po prawej stronie samochodu; 9 Nm.
4. Elektryczne, wtykowe złącze: do piropatronowej poduszki powietrznej po stronie kierowcy. nabój pirotechniczny "N251"/poduszka powietrzna głowy, widok od przodu. przejście. "N252".
5. Zacisk montażowy.
6. Zacisk: w zależności od projektu 1 lub 2 szt.; zastępować; montaż fabryczny za pomocą 1 klipsa i podwójnej taśmy klejącej; przy ponownym użyciu należy użyć 2 klipsów.
7. Rygiel: samoblokujący; po każdym wyjęciu należy wymienić: Zawsze czyścić otwory gwintowane śrub (na przykład za pomocą kranu); 3,5 Nm.
