System rozpoznawania zajętości miejsc siedzących
Uwaga! Część zamienna (zestaw naprawczy) czujnik zajętości siedzenia (opcja dla niektórych krajów) jest on już wstępnie skalibrowany i pod żadnym pozorem nie należy go rozdzielać. Zestaw naprawczy składa się z: używanego czujnika zajętości fotela "J706", czujnika ciśnienia "G452", maty podtrzymującej zajętość fotela, poduszki na fotel oraz wiązki przewodów łączącej jednostkę sterującą czujnika zajętości fotela "J706" z czujnikiem ciśnienia "G452". Należy przestrzegać przepisów bezpieczeństwa. podczas pracy z czujnikiem zajęcia fotela. Czujnik zajętości fotela montowany jest tylko na przednim siedzeniu. przejście..

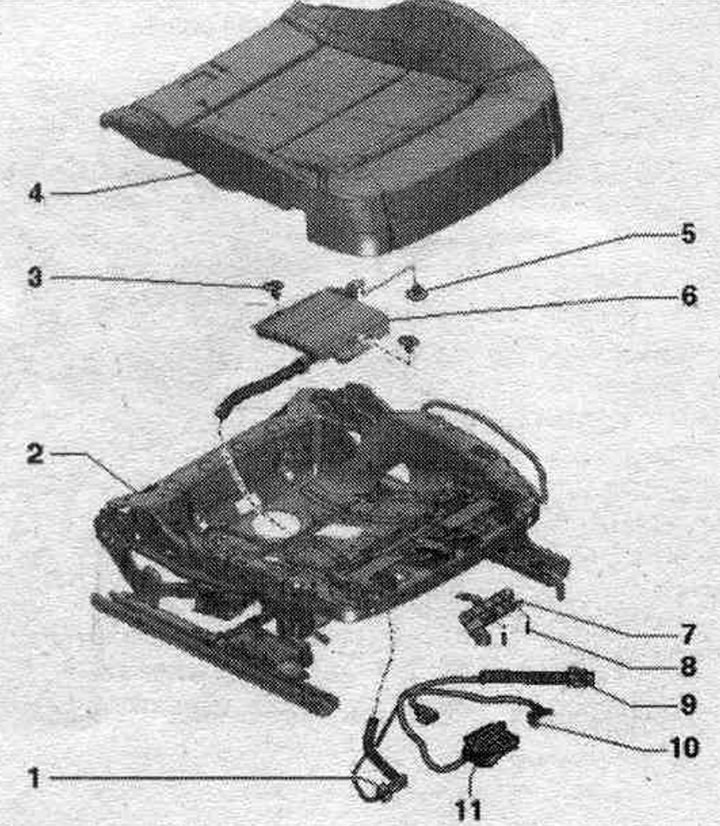

1. Czujnik ciśnienia wykrywania zajętości fotela "G452": pojedyncza część z matą wykrywającą zajętość fotela; nie odłączaj wtyczki.
2. Podstawa siedziska.
3. Zacisk montażowy.
4. Poduszka; do podstawy siedziska; nie oddzielać się od maty w celu sprawdzenia zajętości miejsca "6".
5. Zacisk mocujący: odryglowanie jest zabronione.
6. Mata: do czujnika zajętości fotela; pojedyncza część z czujnikiem ciśnienia do określania zajętości foteli "G452"; nie odłączać od poduszki siedziska "4".
7. Mocowanie używanego czujnika zajętości fotela "J706".
8. Kołek rozporowy: do mocowania podstawy siedziska.
9. Wiązka przewodów: Nie odłączać od czujnika zajętości fotela "G452" i używanego czujnika zajętości fotela "J706".
10. Czujnik położenia przedniego fotela. przejście. "G554": jest elementem wiązki przewodów "9".
11. Używany czujnik zajętości fotela "J706": nie rozłączać połączenia wtykowego.
