1. Детайлите за монтаж на балансиращия вал и веригата за задвижване на спомагателните устройства са показани на илюстрациите.

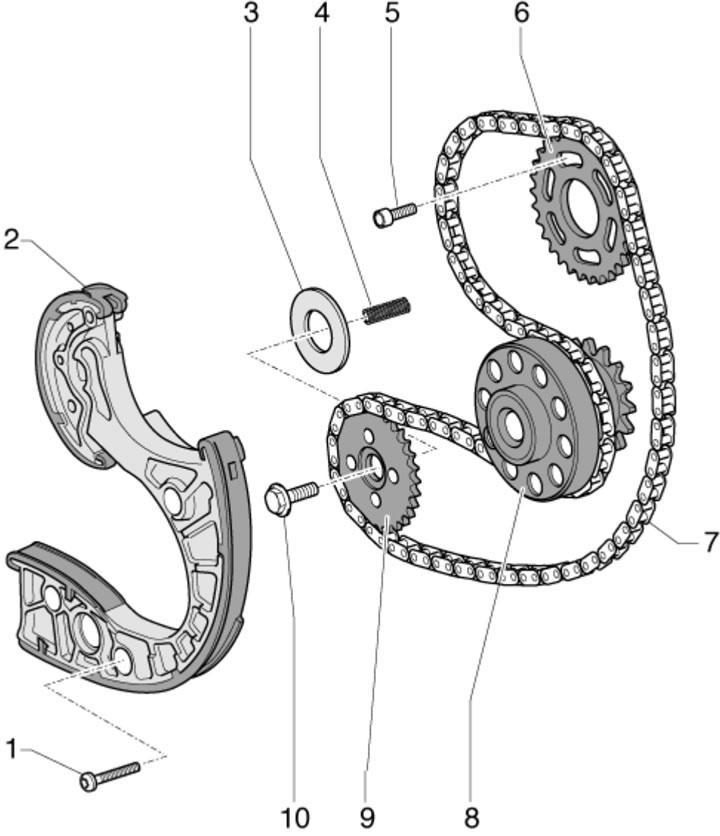

10.1a. Подробности за монтажа на задвижващата верига на спомагателните агрегати на двигателите BUG/BUN:
1 - Болт, 9 Nm;
2 - Обтегач на веригата с направляваща шина;
3 - Опорна шайба;
4 - Пролет;
5 - Болт, 23 Нм;
6 - Зъбно колело на балансиращия вал, страната с буквите е обърната към AT;
7 - Спомагателна задвижваща верига;
8 - Колянов вал;
9 - Зъбно колело на маслена помпа;
10 - Болт.

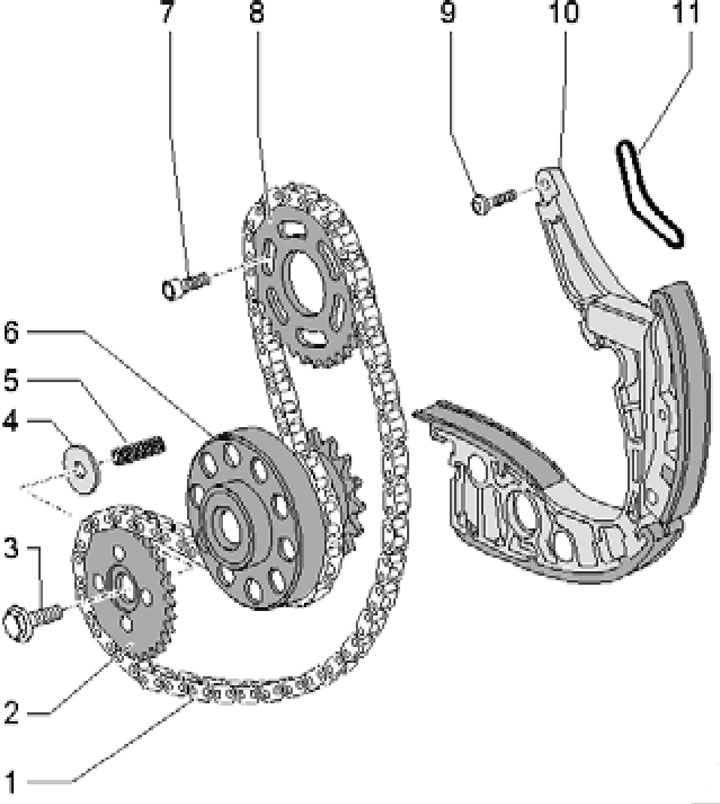

10.1б. Детайли за монтаж на спомагателната задвижваща верига за двигатели CASA/CASB, CATA, CCMA:
1 - Спомагателна задвижваща верига;
2 - Зъбно колело на маслена помпа, страната с буквата е обърната към двигателя;
3 - Болт;
4 - Опорна шайба;
5 - Пролет;
6 - Колянов вал;
7 - Болт, 23 Нм;
8 - Зъбно колело на балансиращия вал, страната с буквите е обърната към AT;
9 - Болт, 9 Нм;
10 - Обтегач на веригата с направляваща шина;
11 - Уплътнение, подлежащо на подмяна.

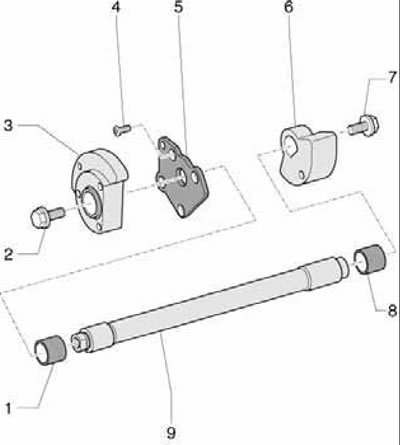

10.1в. Детайли за монтажа на балансиращия вал:
1, 8 - Втулка на лагера;
2, 7 - Болт, 60 Nm; задръжте, докато разхлабвате/затягате с фиксиращ щифт № 3359 за горивна помпа;
3 - Балансьор от страната на AT;
4 - Болт, 9 Nm, затегнете с уплътнител за резби;
5 Носеща плоча;
6 - Балансираща греда от страната на макарата;
9 - Балансиращ вал.
Задвижваща верига за аксесоари
Забележка: Ако възнамерявате да използвате веригата повторно, маркирайте предната ѝ страна с боя, за да можете да я монтирате по същия начин (движението на използваната верига в обратна посока не е разрешено).
2. Свалете капаците на ангренажната верига (вижте Раздел 8).
3. Закрепете специалния ключ T40049 към задната страна на коляновия вал, като използвате два стари монтажни болта на задвижващия диск (вижте илюстрация 9.28).
4. Фиксирайте коляновия вал в горната мертва точка, както е описано в параграф 11 Раздел 9.
5. Заключете балансиращия вал в задната част на двигателя с заключващия щифт № 3359 за горивната помпа и разхлабете болтовете (стрелки в илюстрациите) зъбни колела на балансиращия вал.

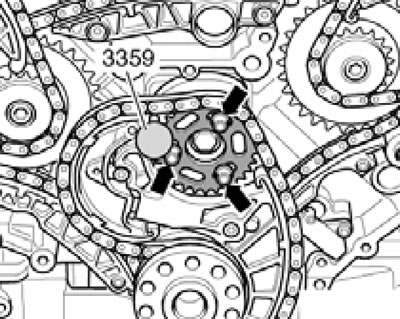

10.5. Фиксиране на зъбното колело на балансиращия вал и неговото закрепване.
Увийте свредло с диаметър 3,3 мм с изолирбанд, за да не се порежете.
6. При двигатели BUG/BUN, натиснете обтегача по посока на стрелката (вижте илюстрацията) и заключете обтегача с подготвения свредло (1).

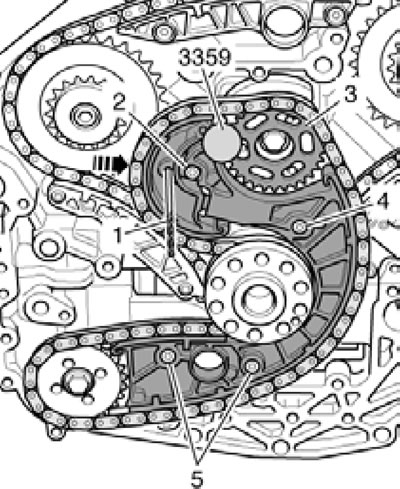

10.6. Демонтиране на спомагателната верига (bUG/BUN двигатели).
Отстранете болтовете (2, 4 и 5) и свалете обтегача, зъбното колело на балансиращия вал (3) и веригата.
7. При двигатели CASA/CASB натиснете обтегача по посока на стрелката (вижте илюстрацията) и заключете обтегача с подготвения свредло (4).

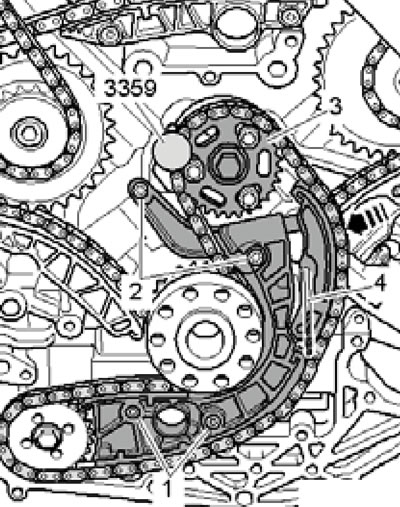

10.7. Демонтиране на спомагателната верига (cASA/CASB двигатели).
Развийте болтовете (1 и 2) и свалете обтегача, зъбното колело на балансиращия вал (3) и веригата.
8. Преди монтаж се уверете, че коляновия вал е блокиран в ТРС стопорным пръст №3242 (вижте илюстрация 9.11).
9. Заключете балансиращия вал от задната страна на двигателя с блокиращия щифт № 3359 за горивната помпа (вижте илюстрацията).

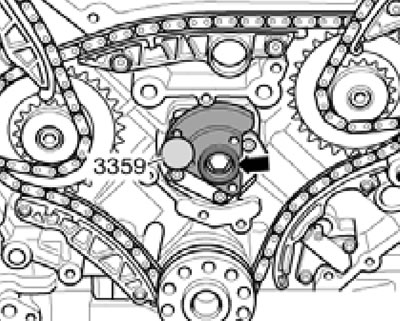

10.9. Фиксиране на балансиращия вал.
10. Монтирайте обтегача на веригата и зъбното колело на балансиращия вал. Центровете на продълговатите отвори на зъбното колело трябва да са разположени над конусните отвори в балансиращия вал. Затегнете монтажните болтове на обтегача (вижте илюстрация 10.6 или 10.7).
11. Затегнете болтовете на зъбното колело на балансиращия вал, докато то все още може да се върти на вала без аксиално изместване. Издърпайте свредлото, за да освободите обтегача.
12. Използвайте отвертка, за да натиснете обтегача по посока на стрелката (вижте илюстрациите) и едновременно с това затегнете болтовете (1), закрепващи зъбното колело.

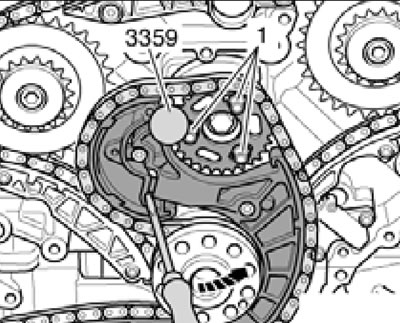

10.12a. Затягане на монтажните болтове на зъбното колело на балансиращия вал (bUG/BUN двигатели).

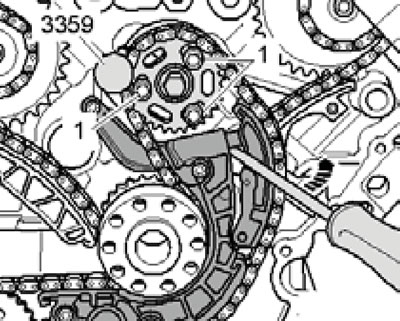

10.12б. Затягане на монтажните болтове на зъбното колело на балансиращия вал (cASA/CASB двигатели).
Извадете заключващия щифт № 3359 от балансиращия вал.
13. Монтирайте капаците на ангренажната верига.
Балансиращ вал
14. Свалете веригата за задвижване на спомагателните устройства (вижте подраздела по-горе).
15. Свалете предния уплътнителен фланец (вижте Раздел 7).
16. Заключете балансиращия вал от предната страна на двигателя с блокиращия щифт NS3359 за горивната помпа (вижте илюстрацията).

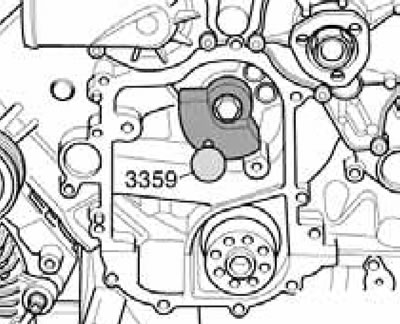

10.16. Демонтиране на предния балансьор.
Развийте болта и свалете предния балансьор.
17. Заключете балансиращия вал от задната страна на двигателя с блокиращ щифт № 3359 за горивната помпа (вижте илюстрация 10.9). Отстранете болта (стрелка) и задния балансьор.
18. Отстранете болтовете (вижте илюстрацията) и свалете носещата плоча на балансиращия вал.

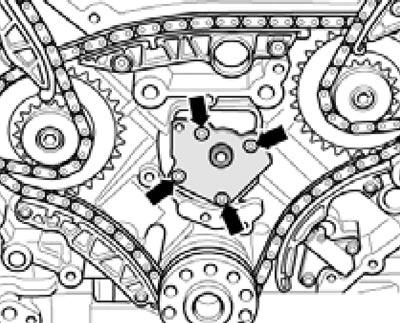

10.18. Болтове за монтаж на носача на балансиращия вал.
Извадете балансиращия вал от блока на цилиндрите.
19. Монтажът се извършва в обратен ред. Преди монтаж се уверете, че коляновия вал е блокиран в ТРС стопорным пръст №3242 (вижте илюстрация 9.11). Накрая, напълнете моторното масло (вижте раздел 6 от глава 1).
