Изпускателна система

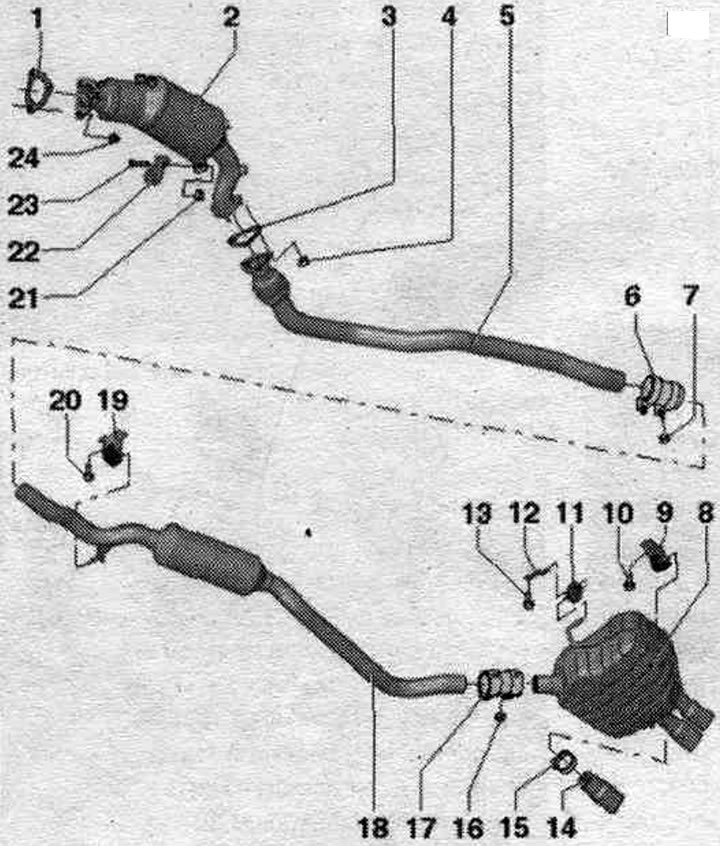

1. Уплътнение: сменете.
2. Филтър за твърди частици: с катализатор; с напорната линия на сензора за налягане на отработените газове 1 "G450"; след подмяната, извършете адаптацията в режим "Управлявани функции".
3. Уплътнение: сменете.
4. Гайка: сменете; 23 Нм.
5. Водоотводна тръба: с подвижен елемент; разглобяемият елемент не трябва да се огъва повече от 10°. Опасност от повреда: Пазете от удари и сътресения; подравнете системата. отделяне на отработени газове без механично напрежение.
6. Двойна скоба, отпред: подравнете системата преди затягане. изход за отработени газове без механично напрежение; затегнете връзките равномерно.
7. Гайка: 23 Нм.
8. Основен ауспух: фабрично монтиран с допълнителен. ауспухът е еднокомпонентен и може да се смени отделно в случай на ремонт; сменете изходната тръба на ауспуха; подравнете системата. отделяне на отработени газове без механично напрежение.
9. Окачване: сменете, ако е повредено; проверете предварителното напрежение.
10. Болт: 20 Нм.
11. Закрепваща примка: сменете, ако е повредена.
12. Скоба.
13. Болт: 23 Нм.
14. Изпускателна тръба: сменяйте отделно по време на ремонта.
15. Скоба.
16. Гайка: 23 Нм.
17. Задна скоба: за отделна подмяна на главния и междинния ауспух; подравнете системата преди затягане. изход за отработени газове без механично напрежение; затегнете връзките равномерно.
18. Допълнителен ауспух: монтиран във фабриката като едно цяло със задните ауспуси, в случай на ремонт се подменя отделно; подравнете системата. отделяне на отработени газове без механично напрежение.
19. Окачване на окачването: сменете, ако е повредено; проверете предварителното напрежение.
20. Болт: 23 Нм.
21. Гайка: 23 Нм.
22. Скоба.
23. Болт.
24. Гайка: подмяна: смажете с термоустойчива паста; 23 Нм.
Елементи на окачването на филтъра за твърди частици

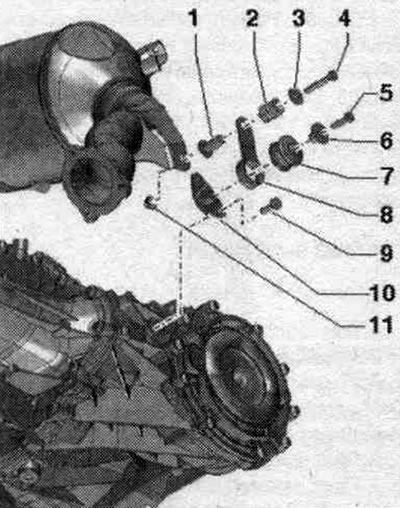

1. Разширителна втулка. 2. Пружина под налягане. 3. Диск. 4/5. Болт. 23 Nm. 6. Дистанционна втулка. 7. Буфер. 8. Подложка. 9. Болт. 23 Nm. 10. Скоба. 11. Гайка.
Демонтиране и монтаж на филтъра за твърди частици

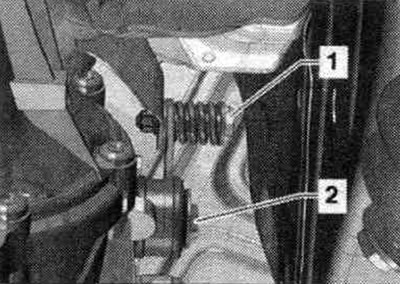

Отстранете изпускателната тръба. Разкачете болтовата връзка "1", развийте болт "2" и свалете стойката на окачването на филтъра за твърди частици.

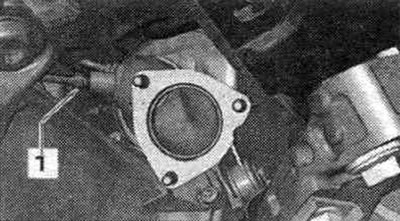

Развийте сензора за температура на отработените газове 4 "G648" "1". Свалете корпуса на въздуховода. филтър.

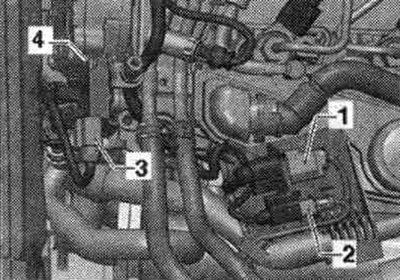

Свалете капака на двигателя. Разкачете и освободете конекторите "1" на ламбда сондата "G39" и "2" на температурния сензор 3 "G495". Разкачете конектора "3" на сензора за налягане на отработените газове 1 "G450". Развийте болта "4", освободете въздушните маркучи на сензора за налягане на отработените газове 1 и ги развийте от филтъра за твърди частици.

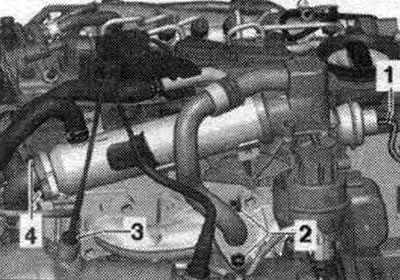

Развийте сензора за температура на отработените газове 3 "G495" "3". Свалете вакуумния маркуч "1". Развийте болтовете "2" и "4".

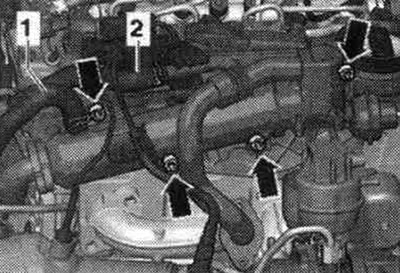

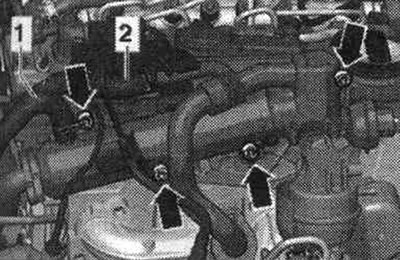

Не развивайте линии "1" и "2". Развийте болтовете със "стрелка" и завържете системния охладител. рециркулация на отработените газове.

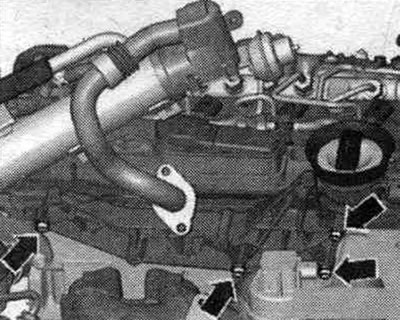

Развийте болтовете със стрелка и свалете системната скоба. рециркулация на отработените газове.

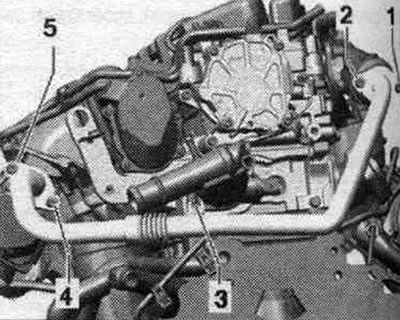

Развийте гайката "3" на системната тръба. eGR. Отстранете болтовете "4" и "5" и преместете EGR тръбата настрани. Системна тръба. eGR може да не се премахва.

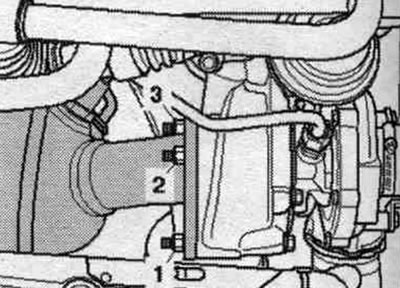

В кола с независимо отопление. Закрепете маркучите за охлаждащата течност към крайната стена на кутията за оттичане на вода, като използвате скоби за маркучи до 25 мм "3094" и ги свалете от металната тръба. Разхлабете тръбопровода за охлаждащата течност на чашката на амортисьора и страничния елемент и го избутайте настрани. Развийте гайките "1...3" на турбокомпресора. При автомобили с независимо отопление, гайка "1" е достъпна отдолу.

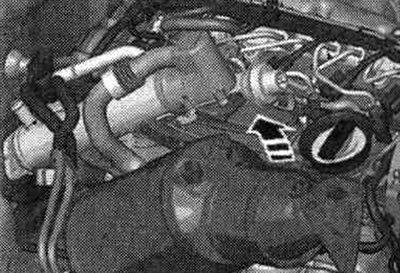

Екстракт сажевый филтър нагоре "стрелка".
Инсталация
Монтаж в обратен ред. Сменете всички уплътнения, гарнитури и самозатягащи се гайки. След смяна на филтъра за твърди частици, извършете адаптацията в режим "Управлявани функции".
Изпускателен колектор

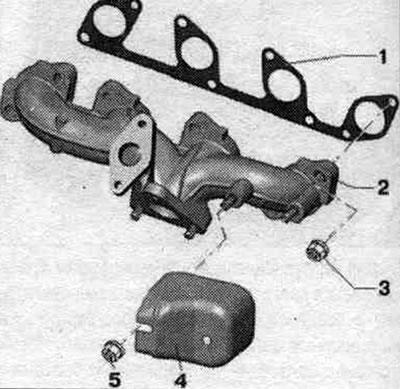

1. Уплътнение: смяна. 2. Изпускателен колектор. 3. Гайка: 25 Нм; подмяна: монтаж с помощта на монтажна паста. 4. Топлоизолационен щит. 5. Гайка: 25 Нм.
Демонтиране и монтаж на сензора за температура на отработените газове 1 "G235"

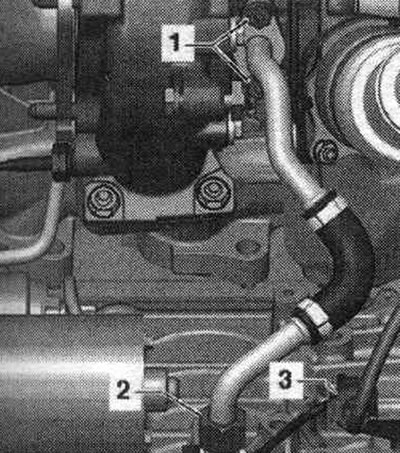

Премахнете звукоизолацията. Разкачете електрическия конектор "3" на сензора за температура на отработените газове 1 "G235" и го разкачете от долната част на блока на двигателя. Отстранете въздушния корпус. филтър.

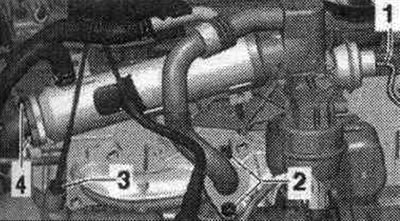

Свалете капака на двигателя "стрелки". Свалете вакуумния маркуч "1". Развийте болтовете "2" и "4".
Не развивайте линии "1" и "2". Развийте болтовете със "стрелка" и завържете системния охладител. рециркулация на отработените газове.

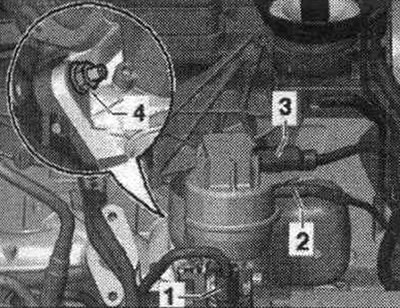

Развийте съединителната гайка "1".

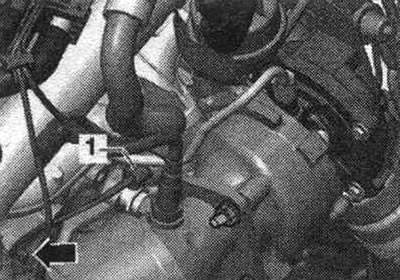

Развийте сензора за температура на отработените газове 1 "G235" "1" и изключете проводника от блока на цилиндрите "стрелка".
Монтаж в обратен ред.
Демонтиране и монтаж на сензора за температура на отработените газове 4 "G648"

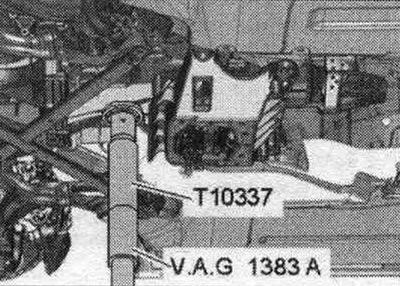

Премахнете звукоизолацията. Отстранете изпускателната тръба. Подпрете скоростната кутия с помощта на накланящо устройство и монтирана опора за скоростната кутия.

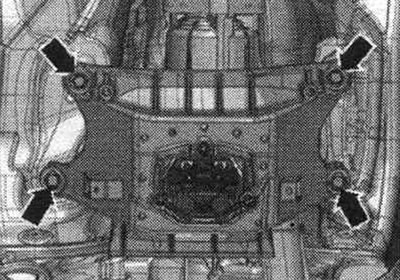

Развийте болтовете със стрелка на напречната греда на тунела.

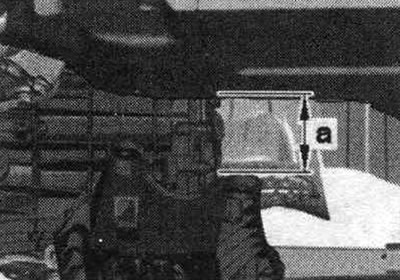

Спуснете CP с помощта на накланящо устройство с размер "a". Размер "a" = максимум 80 мм.

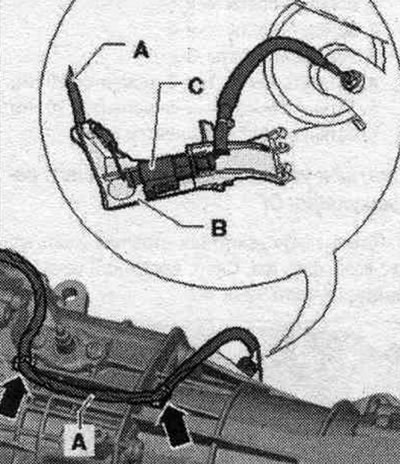

Разкачете електрическия проводник "A" от скоростната кутия и изключете електрическия конектор "C". Изключете скобата "B" на сензора за температура на отработените газове 4 "G648" от скоростната кутия.

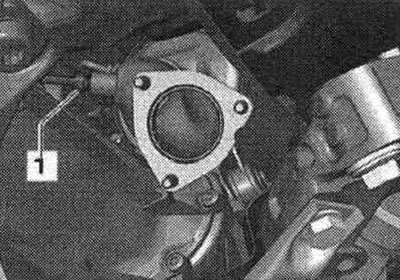

Развийте сензора за температура на отработените газове 4 "G648" "1".
Монтаж в обратен ред.
