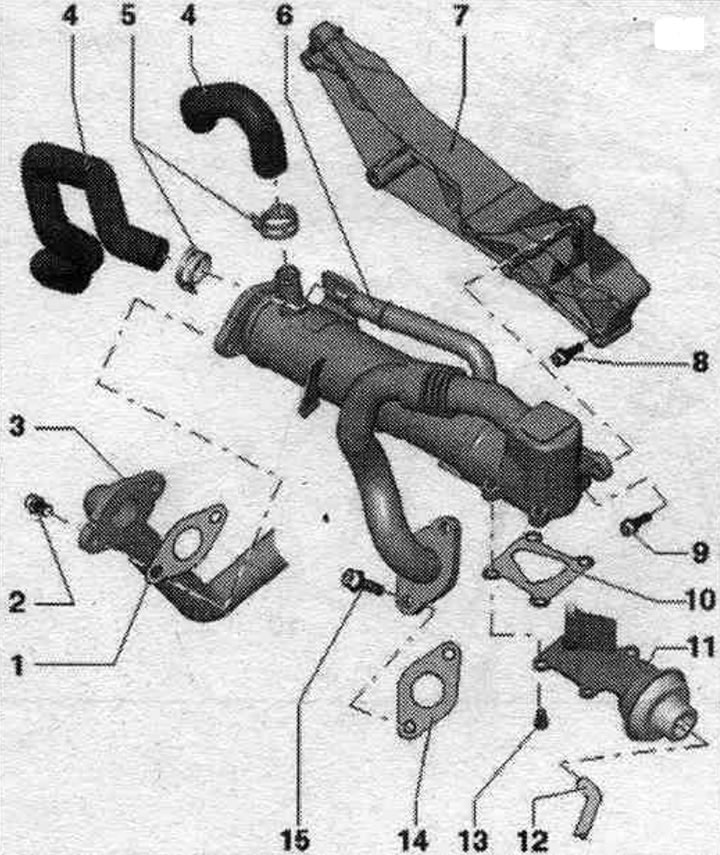

Система за рециркулация на отработените газове
1. Уплътнение: сменете.
2. Болт.
3. Свързваща тръба на системата. рециркулация на отработените газове.
4. Водни маркучи.
5. Пружинна скоба.
6. Радиаторна система. рециркулация на отработените газове.
7. Скоба.
8/9. Болт: 9 Nm.
10. Уплътнение.
11. Вакуумен резервоар.
12. Вакуумен маркуч: от превключващия вентил на радиатора на системата. рециркулация на отработените газове "N345".
13. Болт: 7 Нм.
14. Уплътнение: сменете.
15. Болт: 25 Нм; замени.
Последователност на затягане и въртящ момент

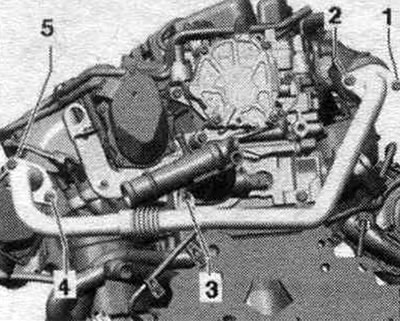

1. Поставете болтове "4" и "5". 2. Поставете болтове "1" и "2". 3. Монтирайте болтове "3". 4. Затегнете винтове "1" и "2" с въртящ момент от 20 Nm. 5. Затегнете винтове "4" и "5" с въртящ момент от 20 Nm. 6. Затегнете болт "3" с въртящ момент от 8 Nm.
Демонтиране и монтаж на системния радиатор. рециркулация на отработените газове

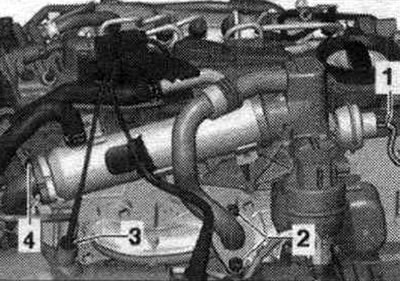

Свалете капака на двигателя със стрелка. Свалете корпуса на всмукателния колектор. филтър. Свалете вакуумния маркуч "1". Развийте болтовете "2" и "4".

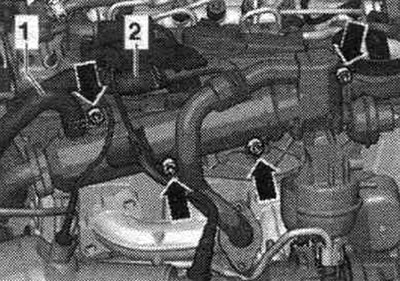

Стиснете маркучите на охлаждащата течност "1" и "2" със скоби до 25 мм "3094". Развийте болтовете "стрелки" и свалете системния охладител. рециркулация на отработените газове.
Инсталация
Монтаж в обратен ред. Сменете уплътненията и уплътненията. о-пръстени. Закрепете всички връзки на маркучите със скоби за маркучи от подходящата серия. Добавете охлаждаща течност.

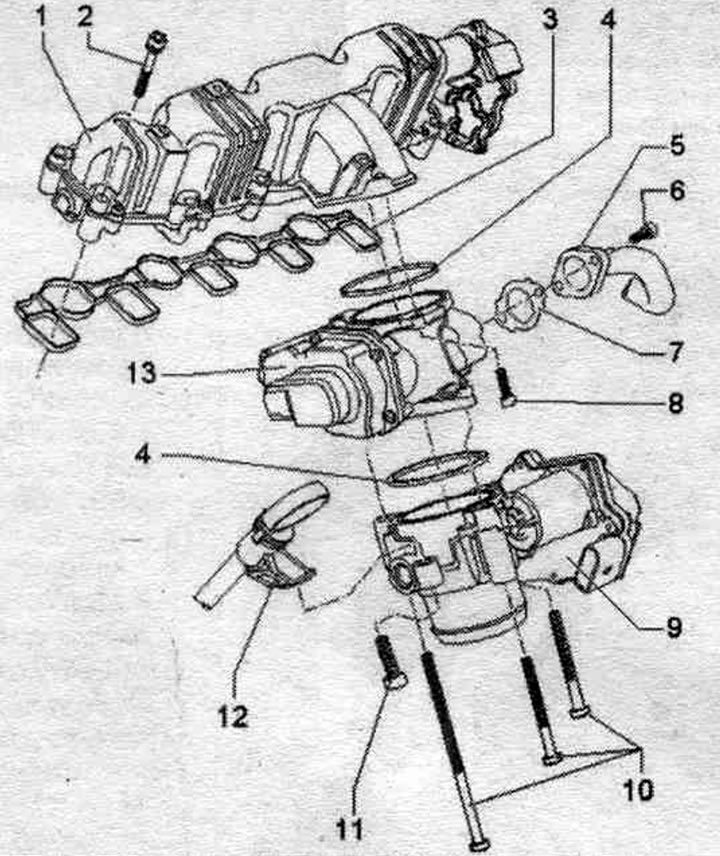

Системен вентил. eGR "N18" със системен потенциометър. рециркулация на отработените газове G212-
1. Всмукателен колектор.
2. Болт.
3. Уплътнение: сменете.
4. Уплътнение на устната: сменете.
5. Тръба: за радиаторна система. рециркулация на отработените газове.
6. Болт.
7. Уплътнение: сменете.
8. Болт: 10 Nm.
9. Мотор на клапата на всмукателния колектор "V157".
10. Болт.
11. Болт: 10 Нм.
12. Водеща тръба на маслоизмервателната пръчка.
13. EGR клапан "N18" със системен потенциометър. рециркулация на отработените газове "G212".
Демонтиране и монтаж на рециркулационния клапан за отработени газове "N18" със системен потенциометър. рециркулация на отработените газове "G212"

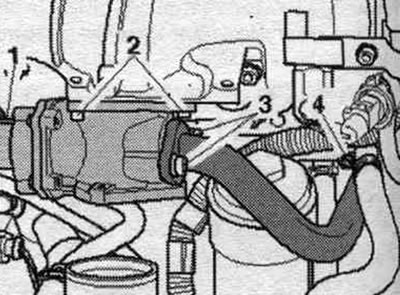

Свалете капака на двигателя със стрелка. Свалете мотора на клапата на всмукателния колектор "V157". Разкачете конектора "1". Развийте болтовете "2" и "3", свалете EGR клапана "N18" с потенциометъра на системата. eGR "G212". "Поз. 4" не трябва да се взема предвид.
Инсталация
Монтаж в обратен ред. Сменете уплътненията. Монтирайте двигателя на клапата на всмукателния колектор "V157".
