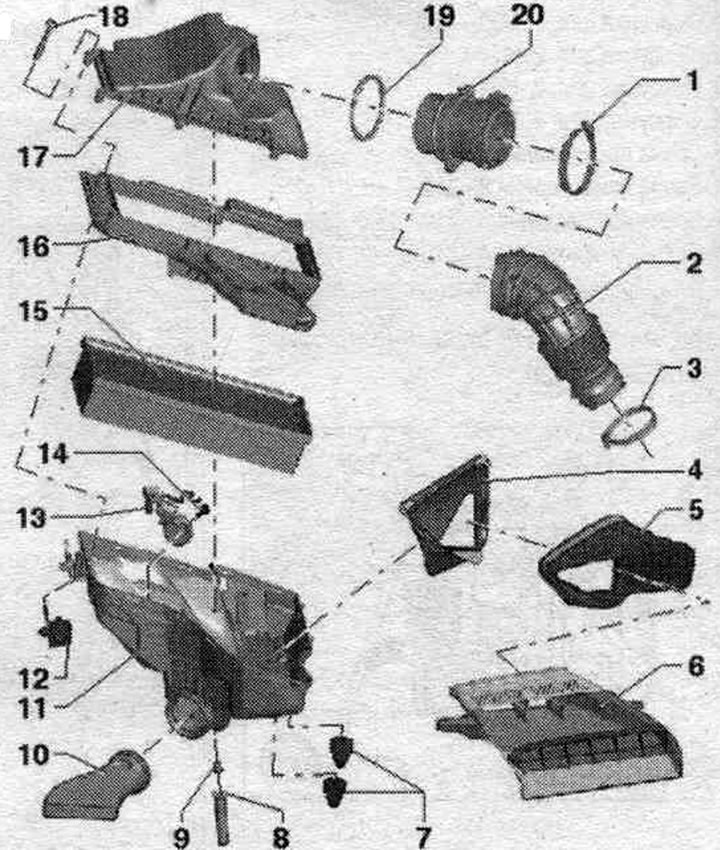

1. Скоба за маркуч: 3,5 Nm.
2. Маркуч за въздуховод.
3. Скоба за маркуч: 3,5 Nm.
4. Въздуховод: фиксиран в корпуса на въздуховода. филтър; почистете въздуховода от замърсявания и листа.
5. Въздуховод: почистете въздуховода от замърсявания и листа.
6. Въздуховод: затегнете към рамката на ключалката с въртящ момент от 2 Nm; почистете въздуховода от замърсявания и листа.
7. Гумен накрайник.
8. Маркуч за източване на вода: Почистете маркуча за източване на вода от замърсявания и листа (важно).
9. Водач за маркуч за оттичане на вода.
10. Тръбопровод за подаване на отопляем въздух (само в страни със студен климат): Поставете тръбопровода за подаване на отопляем въздух във въздушния филтър до упор и го завъртете по посока на часовниковата стрелка, докато щракне.
11. Долна част на въздуха. филтър: Почистете долната част на въздушния филтър. филтри от солни отлагания, мръсотия и листа; проверете канала за замърсяване и го почистете, ако е необходимо (важно).
12. Закрепване за долната част на въздуха. филтър: поправка (с ясно чувство); не използвайте лубриканти.
13. Въздушен байпасен клапан. филтър "N275": с клапа за превключване на входящия въздух.
14. Болт: за байпасен вентил за въздух. филтър "N275".
15. Сменяем въздушен елемент. филтър: винаги използвайте оригиналния филтърен елемент: почистете и финия филтър (ако е инсталиран).
16. Дюза за долната част на въздуха. филтър.
17. Горна част на въздуха. филтри: Почистете горната част на въздушния филтър. филтри от солни отлагания, мръсотия и листа.
18. Болт.
19. Уплътнителен пръстен: сменете го, ако е повреден.
20. Измервател на въздушния поток.
Демонтиране и монтаж на въздушната облицовка. филтър

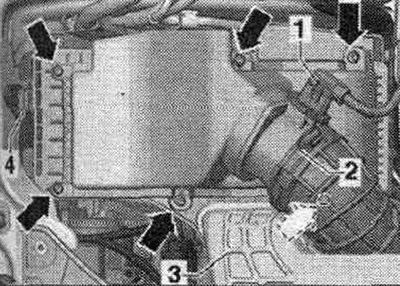

Изключете електричеството. свържете конектора "1" от разходомера на въздух "G70". Отворете скобата "2" на въздуховода, водещ към турбокомпресора, и свалете маркуча от разходомера на въздух "G70". Развийте всички болтове "стрелка" от горната част на разходомера на въздух. филтъра и го извадете нагоре. Извадете стария елемент на въздушния филтър. филтър.
Инсталиране

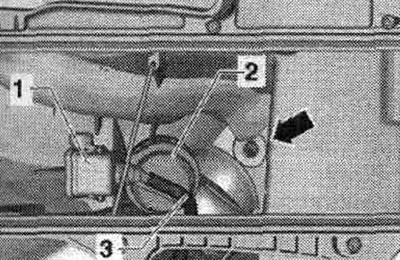

За да се гарантира правилното функциониране на въздушния дебитомер G70, е важно да се следват тези инструкции и стъпки. Ако сменяемият въздушен елемент е силно замърсен или наситен с влага. филтри, частици мръсотия или влага могат да попаднат във въздушния дебитомер G70 и да изкривят получените данни. Това ще доведе до загуба на мощност, тъй като се изчислява по-малък обем на впръскване на гориво. Използвайте само оригиналния филтърен елемент. Системи от маркучи и фитинги за маркучи. въздушните усилватели трябва да се почистят от масла и мазнини преди монтаж. Не използвайте смазочни материали, съдържащи силикон, по време на монтажа. Корпусът на въздушния филтър трябва да е чист. За да закрепите всички връзки на маркучите, използвайте скоби от подходящата серия. При почистване на корпуса на филтъра със сгъстен въздух: за да предотвратите повреда, покрийте чувствителни компоненти, като например разходомер, всмукателен отвор за въздух и др., с чист парцал. Продухайте дренажния отвор "стрелка" в долната част на всмукателния отвор за въздух със сгъстен въздух. филтър.
Почистете корпуса на въздуховода. филтър (горни и долни части) от остатъчни соли, мръсотия или листа (ако е необходимо, почистете чрез изпомпване). Проверете измервателя на въздушния поток и маркуча на въздуховода (страна на чистия въздух) за наличие на остатъци от сол, мръсотия и листа. Проверете въздуховода от затварящия панел до корпуса на въздуховода. филтрите, за да се уверите, че са без замърсявания и листа. Когато монтирате филтърния елемент, уверете се, че той е центриран в долната част на въздуховода. филтър. Внимателно, без да прилагате много сила, монтирайте горната част на въздушния филтър. филтри до дъното. В същото време се уверете, че горната част е на въздух. филтърът не е бил поставен криво (следете работния ръб на уплътнението на филтърната вложка). Проверете херметичността на маркуча за подаване на въздух на сензора за масовия въздушен поток G70. Монтирайте в обратен ред.
Премахване на долната част на въздуха. филтър

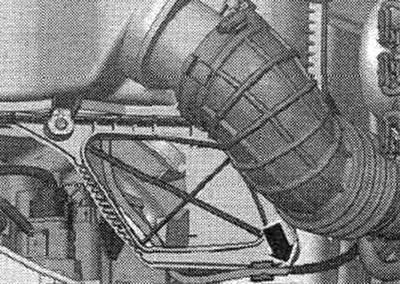

Изключете електричеството. конектор "1" от дебитомера "G70". Отворете скобата "2" на въздуховода, водещ към турбокомпресора, и свалете маркуча от дебитомера "G70". Свалете въздуховода "3". Свалете вакуумната линия "стрелка" (ако е налично).

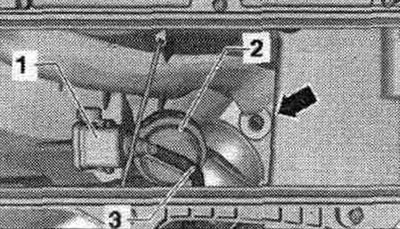

Отключете закрепването "4" на долната част на въздуха. филтър (натиснете гумените части отдясно и отляво и ги извадете нагоре). Частите (байпасен клапан с превключващ клапан за входящия въздух "N335" "1") не са монтирани във всички нива на оборудване и не са за всички страни. Когато монтирате крепежния елемент, не използвайте смазочни материали. Изключете конектора на превключващия клапан за всмукване на въздух "N335" (ако е налично). Внимателно отстранете корпуса на въздуховода. филтър.
Инсталиране

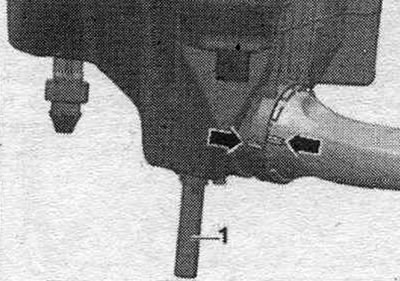

За да се гарантира правилното функциониране на въздушния дебитомер G70, е важно да се изпълнят следните стъпки. Ако е монтирана тръба за всмукване на топъл въздух (само във версията за страни със студен климат), уверете се, че смукателната тръба "стрелка" е правилно закрепена (следвайте маркировките). Проверете маркуча за източване на кондензат "1" в долната част на климатика. филтри за замърсявания и съсиреци (почистете, ако е необходимо).
Почистете корпуса на въздуховода. филтър (горни и долни части) от остатъчни соли, мръсотия или листа (ако е необходимо, почистете чрез изпомпване). Проверете измервателя на въздушния поток и маркуча на въздуховода (страна на чистия въздух) за наличие на остатъци от сол, мръсотия и листа. Проверете всмукателния канал, преди да смените елемента за всмукване на въздух. филтри за замърсявания. Свържете конектора към байпасния вентил за въздух. филтър "N275" (ако е налично). Инсталирайте долната част на въздуха. филтър. Маркучът за източване на водата трябва да се постави право надолу и да не се прегъва. Прикрепете вакуумния маркуч "3" (ако е налично) за свързване на амортисьорния клапан на въздушния байпас. филтър "N275" "1". Внимателно, без да прилагате много сила, монтирайте горната част на въздушния филтър. филтри до дъното. Преди да затегнете болтовете, проверете отново дали горната част е разположена в жлеба на долната част на въздуха. филтър (изтичане на въздух през течове).
Завийте горната част на въздуха. филтър до дъното. Уверете се, че маркучът на въздуховода на разходомера на въздух G70 е плътно закрепен. Свържете отново щепсела на разходомера на въздух G70. Монтирайте го обратно в обратен ред.
