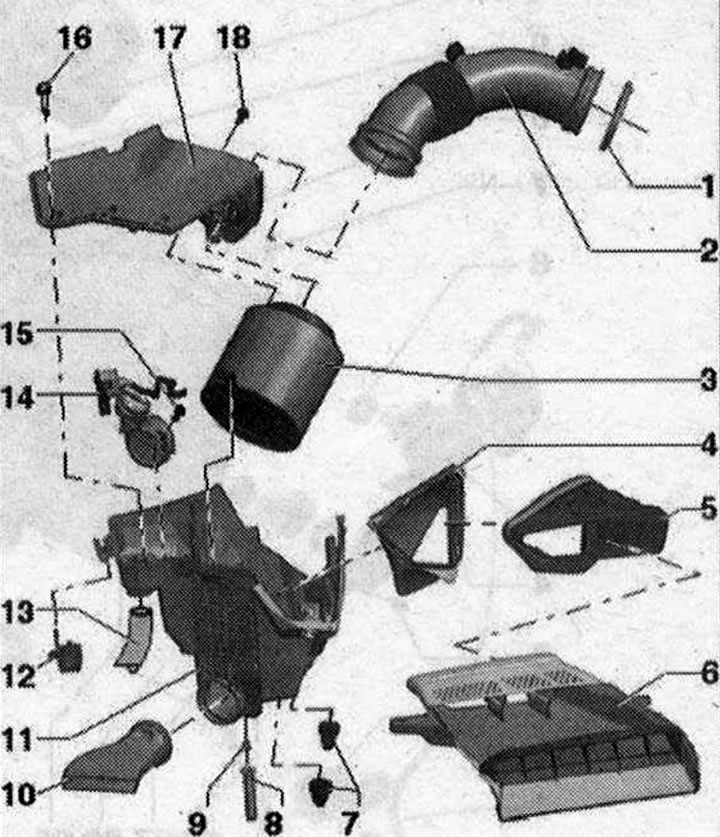

Въздушен филтър 1. Скоба за маркуч; 2. Въздушен маркуч към блока за управление на дроселовата клапа -J338-. Когато инсталирате, обърнете внимание на маркировките (Стрелката сочи към болта на блока за управление на дроселовата клапа -J338-); 3. Сменяем въздушен елемент. филтър. Винаги използвайте оригиналната филтърна вложка, почиствайте и финия филтър (ако е инсталиран); 4. Въздуховод. Фиксиран в горната част на въздушния корпус. филтър. Почистете въздуховода от мръсотия и листа; 5. Въздуховод. Почистете въздуховода от мръсотия и листа; 6. Въздуховод към стълба на ключалката. Почистете въздуховода от мръсотия и листа; 7. Гумен накрайник; 8. Маркуч за източване на вода. Почистете маркуча от мръсотия и листа (много важно); 9. Водач за маркуча за източване на водата; 10. Тръбопровод за подаване на топъл въздух (само за страни със студен климат). Поставете тръбата за подаване на нагрят въздух във въздушния филтър докрай и я завъртете по посока на часовниковата стрелка, докато щракне; 11. Долна част на корпуса на въздуха. филтър. Отстранете солните отлагания, мръсотията и листата от дъното на въздушния корпус. филтър. Проверете дренажа за замърсяване и го почистете, ако е необходимо (важно); 12. Закрепване на долната част на въздушния корпус. филтър; 13. Смукателен маркуч на помпата за вторичен въздух (не е инсталиран на всички превозни средства); 14. Клапан за превключване на входящия въздух -N335- (не е инсталиран на всички превозни средства; вентилът е монтиран, но не е използван); 15. Болт за превключващ клапан за всмукване на въздух -N335-; 16. Болт; 17. Горна част на корпуса на въздуха. филтър. Отстранете солните отлагания, мръсотията и листата от горната част на корпуса за въздух. филтър; 18. Болт за закрепване на въздушната обвивка. филтър
Въздушен филтър 1. Скоба за маркуч; 2. Въздушен маркуч към блока за управление на дроселовата клапа -J338-. Когато инсталирате, обърнете внимание на маркировките (Стрелката сочи към болта на блока за управление на дроселовата клапа -J338-); 3. Сменяем въздушен елемент. филтър. Винаги използвайте оригиналната филтърна вложка, почиствайте и финия филтър (ако е инсталиран); 4. Въздуховод. Фиксиран в горната част на въздушния корпус. филтър. Почистете въздуховода от мръсотия и листа; 5. Въздуховод. Почистете въздуховода от мръсотия и листа; 6. Въздуховод към стълба на ключалката. Почистете въздуховода от мръсотия и листа; 7. Гумен накрайник; 8. Маркуч за източване на вода. Почистете маркуча от мръсотия и листа (много важно); 9. Водач за маркуча за източване на водата; 10. Тръбопровод за подаване на топъл въздух (само за страни със студен климат). Поставете тръбата за подаване на нагрят въздух във въздушния филтър докрай и я завъртете по посока на часовниковата стрелка, докато щракне; 11. Долна част на корпуса на въздуха. филтър. Отстранете солните отлагания, мръсотията и листата от дъното на въздушния корпус. филтър. Проверете дренажа за замърсяване и го почистете, ако е необходимо (важно); 12. Закрепване на долната част на въздушния корпус. филтър; 13. Смукателен маркуч на помпата за вторичен въздух (не е инсталиран на всички превозни средства); 14. Клапан за превключване на входящия въздух -N335- (не е инсталиран на всички превозни средства; вентилът е монтиран, но не е използван); 15. Болт за превключващ клапан за всмукване на въздух -N335-; 16. Болт; 17. Горна част на корпуса на въздуха. филтър. Отстранете солните отлагания, мръсотията и листата от горната част на корпуса за въздух. филтър; 18. Болт за закрепване на въздушната обвивка. филтър
