Сваляне на горната част на всмукателния колектор (Audi Q5 Typ 8R)

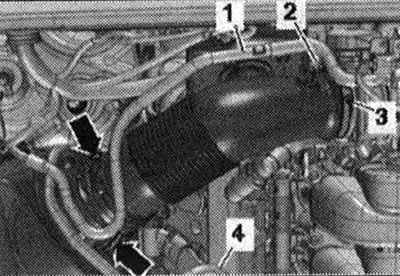

Свалете предния и задния капак на двигателя. Освободете маркуч "1" към абсорбера с активен въглен. Отстранете вакуумния маркуч "2" от връзката на маркуча на въздуховода. Отстранете маркуча на въздуховода, като разхлабите скобата "3" и отключите скобите "стрелки".

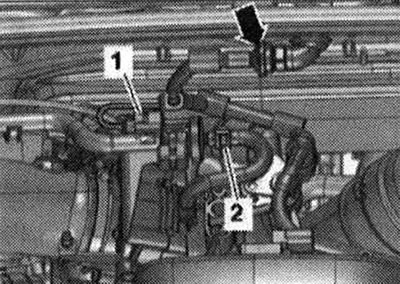

"Поз. 4" не трябва да се взема предвид. Изключете вакуумния маркуч "2".

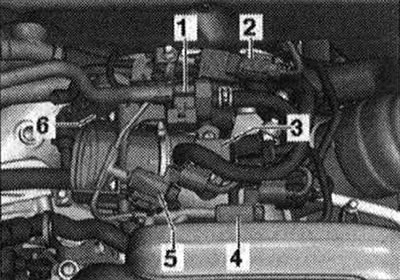

Игнорирайте "стрелката". Изключете следния ел. съединители:

• 1. Имейл Магн. клапан 1 на абсорбера с активен въглен "N80"
• 2. Регулиращ клапан за подаване на вторичен въздух "N112" (инсталирани само за стандарти за емисии ULEV 2)
• 3. Сензор за температура на входящия въздух "C42" / сензор за налягане във всмукателния колектор "G71"
• 4. Спирателен кран на охладителната течност за климатроник "N422" (инсталиран само в автомобили без паркинг нагревател)
• 5. Регулиращ клапан за подаване на вторичен въздух 2 "N320" (инсталирани само за стандарти за емисии ULEV 2)
• 6. Дроселов модул "J338"

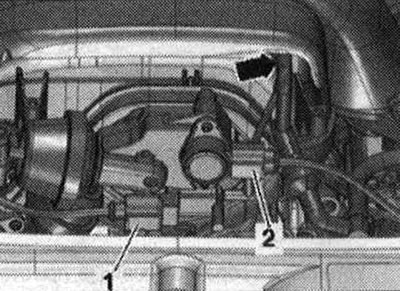

Освободете електромагнитния клапан 1 на абсорбера с активен въглен "N80" от скобата и го оставете настрана заедно със свързания маркуч. Прекъснете връзката с имейл. съединители отпред на всмукателния колектор.

• 1. Клапан за последователно превключване на всмукателния колектор "N156"
• 2. Сензор за положение на всмукателния колектор с променлива геометрия - Изпреварване на вакуумния маркуч "стрелка".

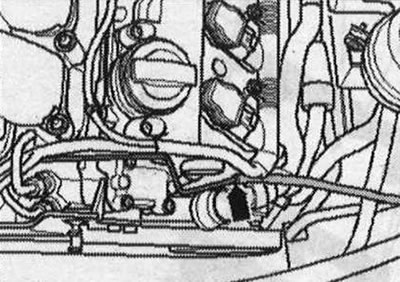

Автомобили с версия за САЩ: Отстранете "стрелката" на вакуумния маркуч, водещ към диагностичната дренажна помпа.

Всички

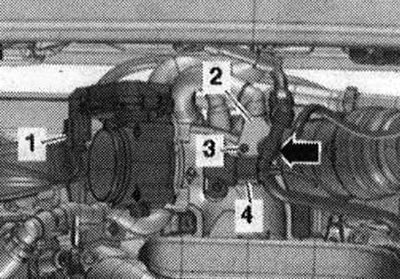

Освободете вакуумния маркуч "стрелка". Изключете електрическото окабеляване. Развийте болта "3". Натиснете ключалката "2" нагоре и извадете маркуча за вентилация на картера на двигателя от всмукателния колектор.

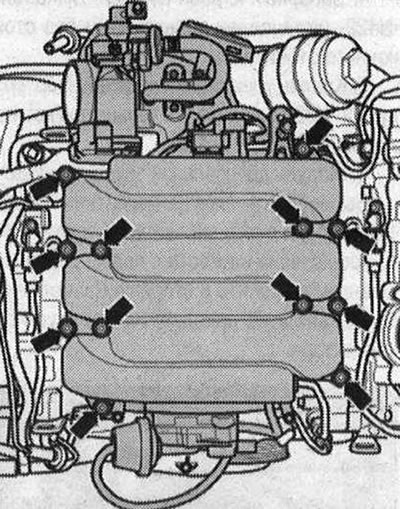

Развийте болтовете "стрелка" и отстранете горната част на всмукателния колектор.




Запушете всмукателните канали на главата на цилиндъра с чист парцал.

Монтиране

Монтажът е в обратен ред, като се вземе предвид моментът на затягане. Сменете уплътненията и уплътненията. О-пръстени. Когато сглобявате отново, инсталирайте всички кабелни връзки там, където са били инсталирани първоначално. За да закрепите всички връзки на маркуча, използвайте скоби от съответната серия.
