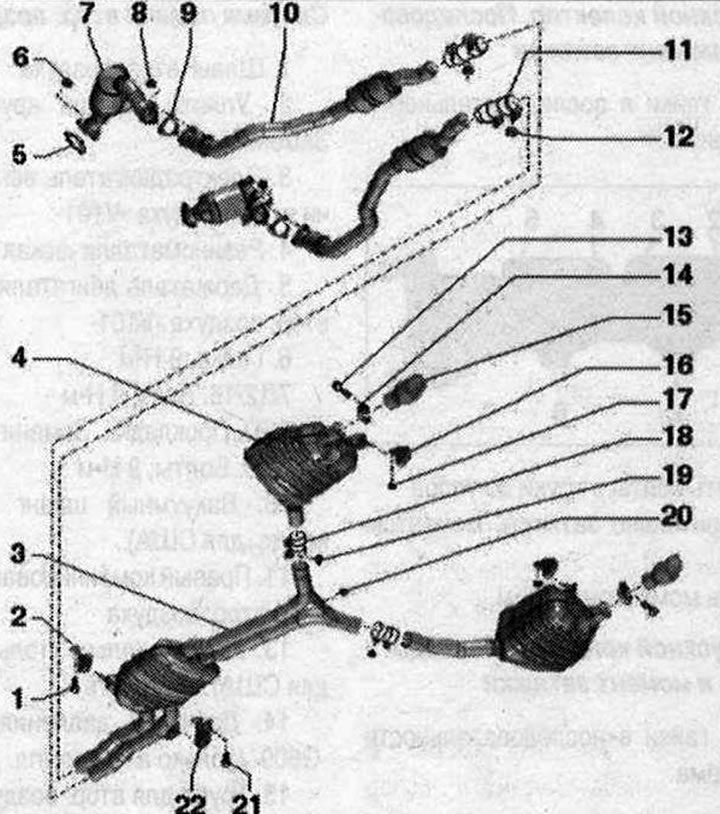

Заглушител 13.01.21. Болт. 23 Нм; 2. Висяща стойка. Сменете, ако е повреден. Проверете предварителното напрежение; 3. Средно гърне. Фабрично се монтира като една част със задните гърнета и при ремонт се сменя отделно. Подравнете изпускателната система без механично напрежение; 4. Допълнителен ауспух. В първичния компл. структурна единица със среден ауспух и крайна тръба. При допълнителен ремонт. гърне, основно гърне и изпускателна тръба се сменят отделно. Подравнете изпускателната система без механично напрежение; 5. Уплътнение. Сменете; 6/8/12/19. Гайка, 23 Nm; 7. Катализатор. Пазете от удари и удари; 9. Уплътнение. Сменете; 10. Междинен ауспух с разглобяем елемент; разглобяемият елемент не трябва да бъде огънат повече от 10° - риск от повреда! Подравнете изпускателната система без механични устройства. Двойна скоба, предна. Преди затягане подравнете изпускателната система без механично напрежение. Затегнете връзките равномерно; 14. Скоба; 15. Изпускателна тръба. Фабричната конфигурация е единична единица с допълнителен ауспух. При ремонт се сменя отделно; 16. Стойка за окачване. Сменете, ако е повреден. Проверете предварителното напрежение; 17. Ядка. Смяна, 20 Nm; 18. Задна скоба. За смяна на среден и заден ауспух отделно. Преди затягане подравнете изпускателната система без механично напрежение. Затегнете връзките равномерно; 20. Ядка. Смяна, 23 Nm; 22. Стойка за окачване. Сменете, ако е повреден. Проверете предварителното напрежение

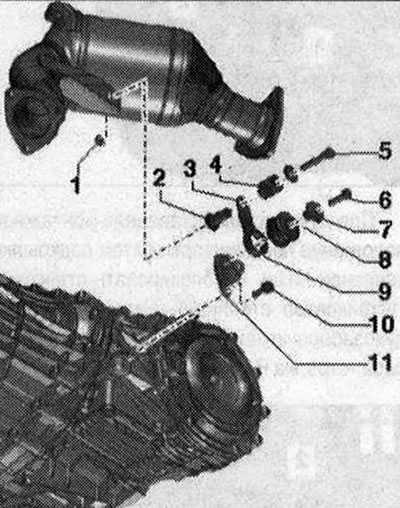

Отделни части за закрепване на катализатора. Автомобили с двоен съединител 0B5 1. Ядка. 23 Нм; 2. Дистанционна втулка; 3. Натискаща пружина; 4. Шайба; 5. Болт; 6/10. Болт. 23 Нм; 7. Дистанционна втулка; 8. Буфер; 9. Наслагване; 11. Държач

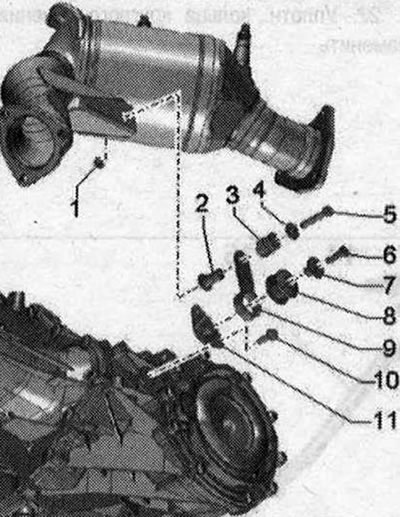

Отделни части за закрепване на катализатор, автомобили с автоматична скоростна кутия OV6 1. Гайка, 23 Nm; 2. Дистанционна втулка; 3. Натискаща пружина; 4. Шайба; 5. Болт; 6/10. Болт, 23 Nm; 7. Дистанционна втулка; 8. Буфер; 9. Наслагване; 11. Държач
Индикация. Картината показва десния медальон, левия медальон е огледален образ на десния.
