Оттегляне

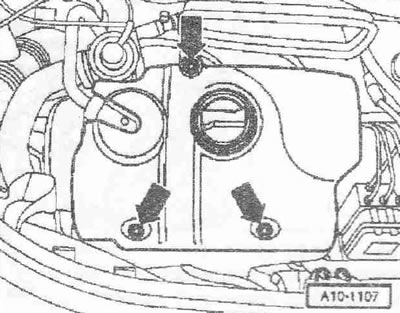

Свалете капака на двигателя. Свалете капака на двигателя -стрелки-.
Отстранете щита за шум, разположен отдолу, за да направите това, откачете маркуча за вентилация на картера.
С помощта на отвертка отстранете капачките -3- и -4- от рамената на чистачките. Разхлабете гайките на двата лоста с няколко оборота. Освободете лостовете -1- и -2-. леко ги отклонява върху осите на чистачките. Разхлабете напълно гайките и свалете рамената на чистачките. Откачете тръбата за течност за миене -3-. Изключете електрическите съединители -4- и -5- за нагреваеми дюзи за миене. Разхлабете скобата за маркуч -6- С помощта на клещи за скоба за маркуч -VAG 1921-c отстранете дренажния маркуч от решетката на обтекателя. Отстранете гуменото уплътнение -1- за решетката на обтекателя. Отстранете решетката на обтекателя -2-.

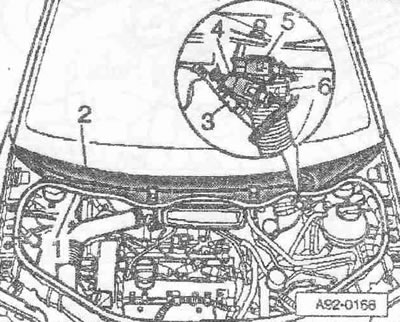

Свалете болтовете и гайките -стрелки-. Отстранете канала за всмукване на чист въздух и го закачете от дясната страна на автомобила.

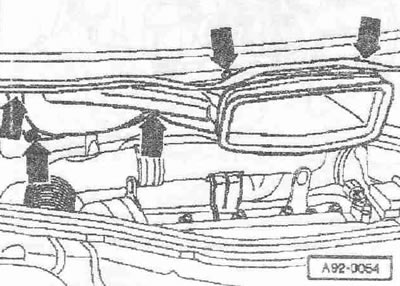

Свалете маркуча за въздух -2-. свързване на междинен охладител и всмукателен колектор. поз. -1- игнорирай.

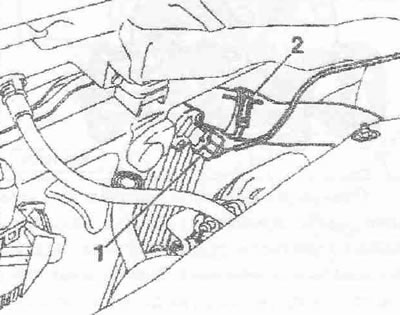

Откачете вакуумния маркуч -1- от механичния клапан, рециркулация на отработените газове. Откачете вакуумния маркуч -2- от управляващия клапан на дроселната клапа -N211-.

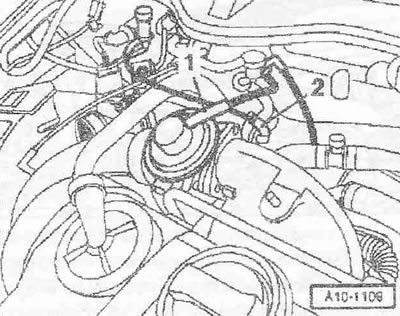

Затегнете маркучите на охлаждащата течност, водещи към охладителя за рециркулация на отработените газове със скоби за маркучи -3094-. Откачете маркучите на охлаждащата течност -стрелки- от охладителя за рециркулация на отработените газове.

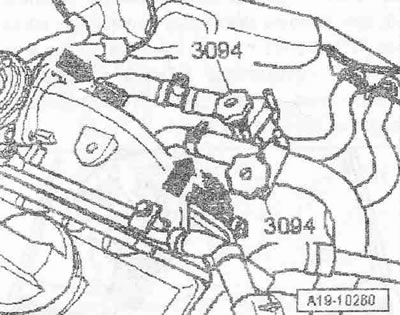

Отстранете болтовете -2- и -3- и гайките -1- и отстранете охладителя за рециркулация на отработените газове.

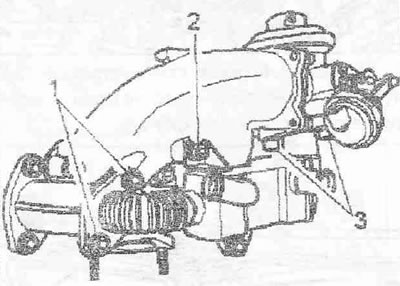

Отстранете болтовете -стрелки- и отстранете всмукателния колектор.
Инсталиране

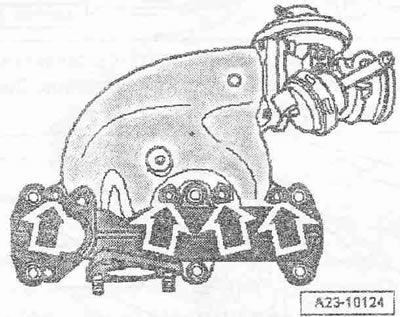

Монтирайте в обратен ред, докато смените уплътненията, яките и самозаключващите се гайки. Системата за усилване трябва да е херметична. Маркучите и тръбите на системата за въздушно налягане трябва да бъдат почистени от масла и грес преди монтаж. Използвайте скоби от съответната серия, за да затегнете всички връзки на маркуча. Монтирайте и регулирайте рамената на чистачките.
Моменти на затягане:
- Всмукателен колектор към главата на цилиндъра: 25 Nm
- EGR охладител към EGR механичен клапан: 25 Nm
- EGR охладител към всмукателния колектор: 25 Nm
- EGR охладител към изпускателния колектор: 25 Nm 1)
1) Сменете гайките.
