Внимание! За да предотвратите работата на горивната помпа за високо налягане на сухо и да осигурите бързо стартиране на двигателя след смяна на части, следвайте тези стъпки. При демонтиране или подмяна на горивни части/компоненти. сист. между топливным на бака и ТНВД е необходимо първо презареждане на тълпи. система.. След отстраняване или подмяна на горивото. помпа, горивна тръба (между резервоара и горивната помпа за високо налягане) или горивен филтър, е необходимо да обезвъздушите горивото преди първото стартиране на двигателя. система.. След демонтиране или подмяна на горивната помпа е необходимо да се обезвъздуши горивото, преди да се стартира двигателят за първи път. система.. Незавършването на първото зареждане с гориво ще доведе до повреда на горивната система. помпа.

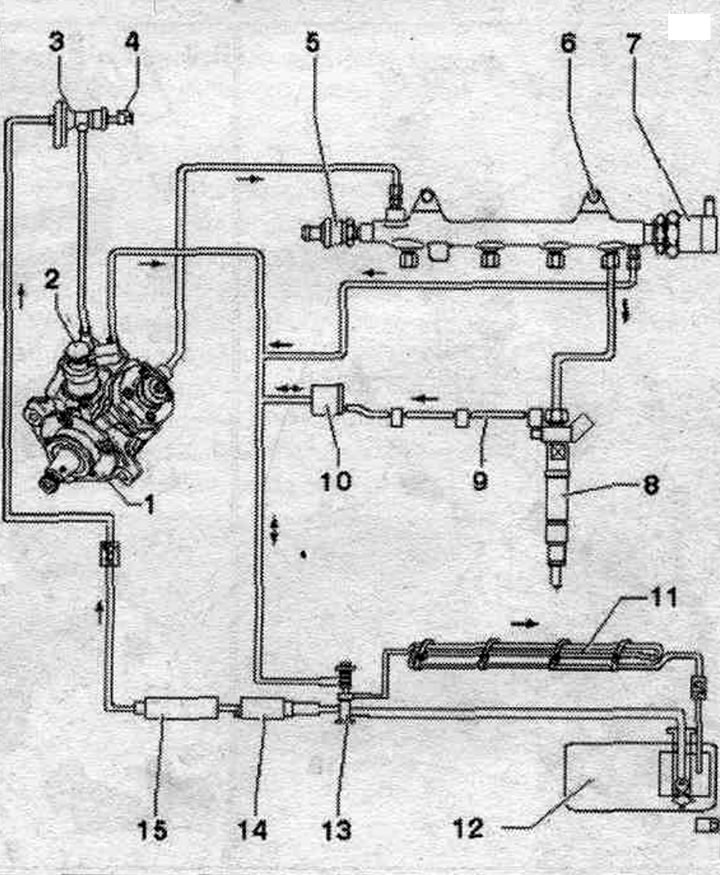

1. Горивна помпа: след подмяната трябва да се извърши първото зареждане с гориво. сист. (задължително се избягва работа топл. суха система).
2. Дозировъчен клапан за гориво "N290": не отваряйте.
3. Мрежест филтър.
4. Сензор за температура на горивото "G81".
5. Сензор за налягане на горивото "G247": 100 Nm.
6. Горивна релса.
7. Регулиращ клапан за налягане на горивото "N276": 80 Nm; не използвайте повторно.
8. Инжектори.
9. Върнете горивото. магистрали: връщане на гориво. не разглобявайте тръбопроводите; те могат да бъдат сменени само заедно с редуцир-вентила; след подмяната е необходимо двигателят да работи на празен ход около 2 минути, за да се отстрани въздухът от горивото. система, след което проверете херметичността на връщащото се гориво. магистрали.
10. Редуцир-вентил: Функцията на редуцир-вентила е да поддържа остатъчно налягане във връщащото се гориво. магистрали (контрол на обема) приблизително 10 бара, това е необходимо за нормалната работа на инжекторите; редуцирвентилът трябва да се сменя само в комплект с тръбопроводите за връщане на горивото; след подмяната е необходимо двигателят да работи на празен ход около 2 минути, за да се отстрани въздухът от горивото. система.
11. Радиатор за гориво: монтиран отдолу.
12. Резервоар за гориво: с горивна помпа "G6".
13. Отоплителен вентил.
14. Допълнително гориво. помпа "V393".
15. Горивен филтър.
(Източник на съдържанието: посоченият уебсайт AUDIMANUAL)
