Демонтиране и монтаж на подгревни свещи
Изключете запалването. Свалете капака на двигателя. Свалете капачките на подгревните свещи. Почистете канала на подгревната свещ в главата на цилиндъра (в цилиндъра не трябва да попадат замърсители). Пример за почистване: Отстранете упоритите замърсявания с прахосмукачка. Напръскайте почистващ препарат за спирачки или друг подходящ почистващ препарат в отвора на подгревната свещ, оставете го да действа за кратко време и го продухнете със сгъстен въздух. Почистете канала на подгревната свещ с парцал, напоен с масло. Внимавайте да не повредите окабеляването, когато разкачате конектора на подгревната свещ; в противен случай ще трябва да се смени напълно. Когато разкачате конекторите, не стискайте клещите 3314, тъй като това може да повреди опорната втулка. Монтирайте клещите "3314" с вдлъбнатината "стрелка A" към фланеца на опорната втулка "стрелка B" и разкачете конекторите от подгревните свещи.
Подгревна свещ 1 "Q10" "5". Подгревна свещ 2 "Q11" "6". Подгревна свещ 3 "Q12" "7". Подгревна свещ 4 "Q13" "8".
За да развиете свещите за подгряване, използвайте 10 мм шарнирен ключ "3220".
Инсталиране
За да затегнете подгревните свещи, използвайте 10 мм шарнирен ключ "3220" в комбинация с подходящ динамометричен ключ. Затегнете подгревните свещи до посочения въртящ момент. Въртящ момент на затягане: 17 Nm. Поставете капачките на подгревните свещи към съответните им и проверете плътността на връзките на конекторите. Монтирайте капака на двигателя.
Демонтиране и монтаж на сензора за обороти на двигателя "G28"

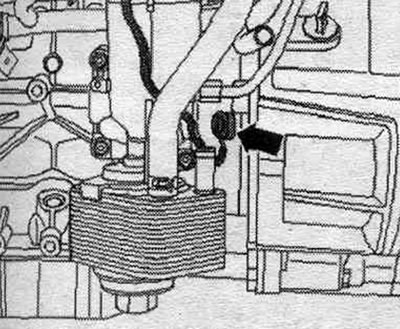

Свалете скобата за масло. филтър. Разкачете конектора от сензора за обороти на двигателя "G28" "стрелка", като използвате монтажа. инструмент "T10118". За отстраняване на фиксатора на електрическата щепселна връзка без монтаж. с помощта на инструмента T10118 натиснете щепсела на сензора за обороти на двигателя с отвертка и едновременно с това повдигнете бутона за освобождаване с тънка огъната тел.
Освободете жицата. Развийте закрепващия винт "2" на сензора за обороти на двигателя "G28" "поз. 1".
Инсталиране
Монтаж в обратен ред. Монтирайте скобата за масло. филтър.
Теглене и инсталиране на датчика на Хол "G40"

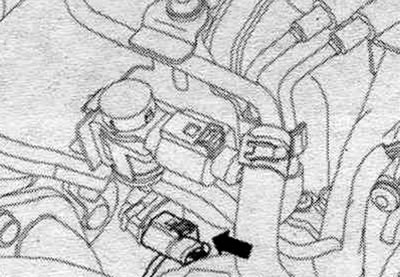

Свалете поликлиновия ремък. Свалете ангренажния ремък. Отстранете амортисьора на вибрациите. Изключете штекерный конектор датчик на Хол "G40" "стрелка". Освободите штекерный конектор от заключващия механизъм.

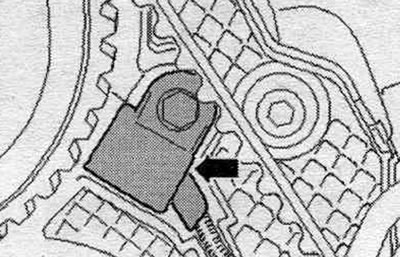

Развийте сензора на Хол "G40" "стрелка".
Отстранете дистанционните елементи с отвертка и свалете капака на ремонтния отвор. Извадете сензора на Хол G40 от главата на цилиндъра и прокарайте конектора през ремонтния отвор в защитния капак на ангренажния ремък.
Инсталиране
Монтаж в обратен ред. Затворете ремонтния отвор в защитния капак на ангренажния ремък с гумена тапа съгласно ETKA. Монтирайте ангренажния ремък и регулирайте времето.
