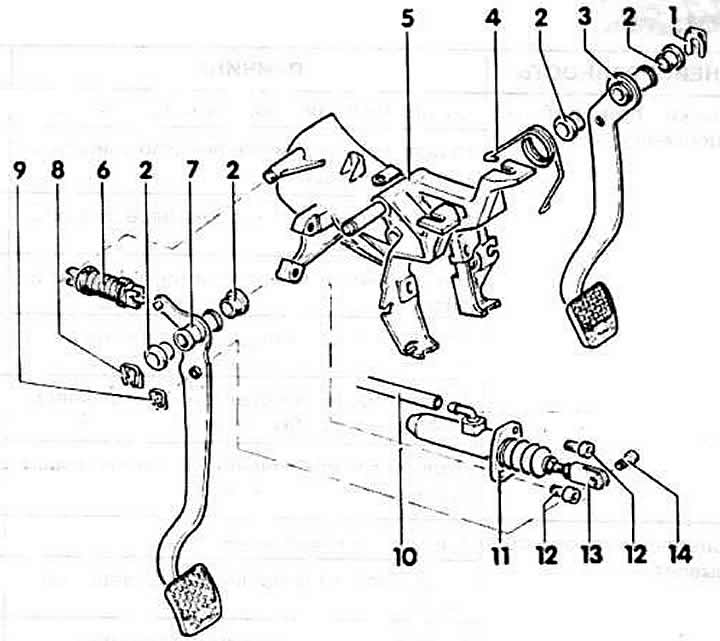

1 - запушалка
2 - лагерна втулка
Натиснат, натиснете на менгеме.
3 - педал на спирачката
4 - възвратна пружина
5 - опора на педала
6 - пружина
7 - педал на съединителя
8 - запушалка
9 - запушалка
10 - маркуч
11 - главен цилиндър на съединителя
12 - болт, 20 Nm
13 - Вилка на тласкащия прът на съединителя
Монтирайте така, че педалът на съединителя да е с 10 mm по-висок от педала на спирачката. Уверете се, че пружината връща педала в първоначалното му положение и че педалът не докосва опората в това положение. В противен случай фрикционните накладки ще се износят бързо.
Забележка: Смажете всички контактни и триещи се повърхности във връзките с MoS ₂ паста.

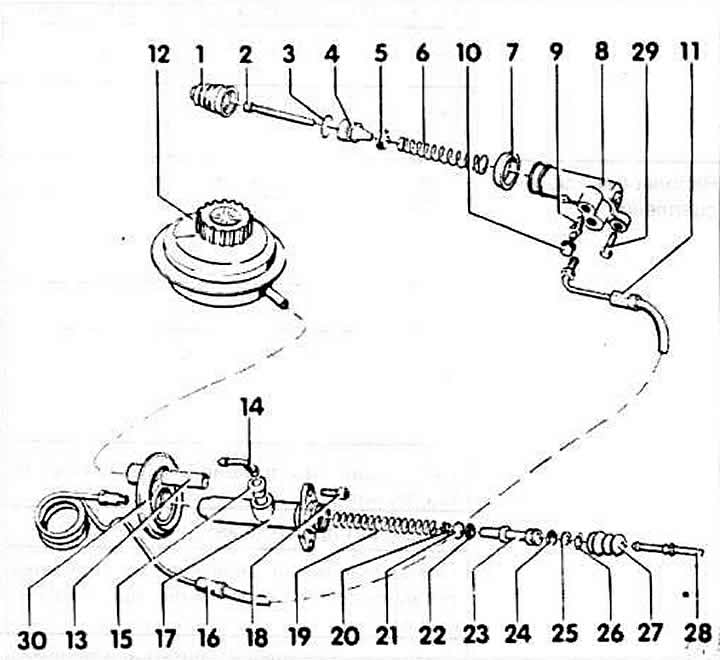

1 - прашник
2 - тласкач
Полимерната част е обърната към лоста за освобождаване на съединителя.
3 - заключваща шайба
4 - бутала
5 - U-образен маншет (с жлеб) Работният ръб на уплътнението е обърнат
към извора.
6 - пружина
7 - упорна шайба
Когато монтирате работния хидравличен цилиндър, леко смажете външната работна повърхност.
8 - работен цилиндър
9 - захранващ клапан
10 - прашник
11 - маркуч
12 - резервоар за спирачна течност
13 - маркуч
14 - зърното
15 - уплътнителна тапа
При монтажа навлажнете със спирачна течност.
16 - тръбопровод
17 - главен цилиндър
18 - болт, 20 Nm
19 - пружина
20 - шайба
21 - първичен маншет
Работният ръб на уплътнението е обърнат към пружината
22 - шайба
23 - бутало
24 - вторичен маншет
Работният ръб на уплътнението е обърнат към пружината.
25 - шайба
26 - заключваща шайба
27 - ботуш
28 - тласкач
29 - болт, 25 Nm
30 - държач
Оригиналната публикация в нейната цялост е публикувана на уебсайта audimanual.ru
