Двигуни 3.2 TDI 1-го покоління: датчики G62 та G83
1. Зачекайте, поки двигун охолоне.
2. Відкрийте та закрийте кришку розширювального бачка, щоб скинути тиск ОЖ.
3. Зніміть верхній кожух двигуна (див. Розділ 19 Глави 1).
4. Для зняття датчика "G83" температури на виході радіатора роз'єднайте роз'єм (2 на ілюстрації 4.8 Глави 2) датчика, витягніть утримуючу скобу та зніміть датчик.
5. Для зняття датчика "G62" ЕСТ зніміть повітряний шланг (див. ілюстрацію 15.6 Глави 2), роз'єднайте роз'єм (1 на ілюстрації), витягніть утримуючу скобу (2) і зніміть датчик.

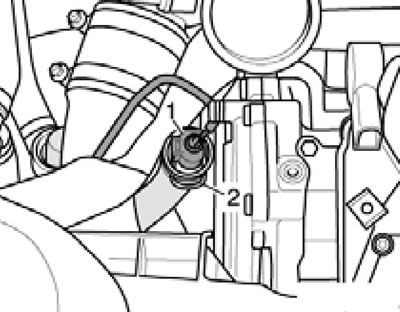

7.5. Роз'єм (1) датчика G63 двигунів 3.2 л TDI 1-го покоління.
6. Установка проводиться у зворотному порядку. Використовуйте нове кільце ущільнювача. Щоб уникнути зайвих втрат ОЖ, встановлюйте новий датчик негайно. На закінчення відкоригуйте рівень ОЖ.
Двигуни 3.2 TDI SCR
7. Деталі установки ліній ОЖ вказані на ілюстраціях.

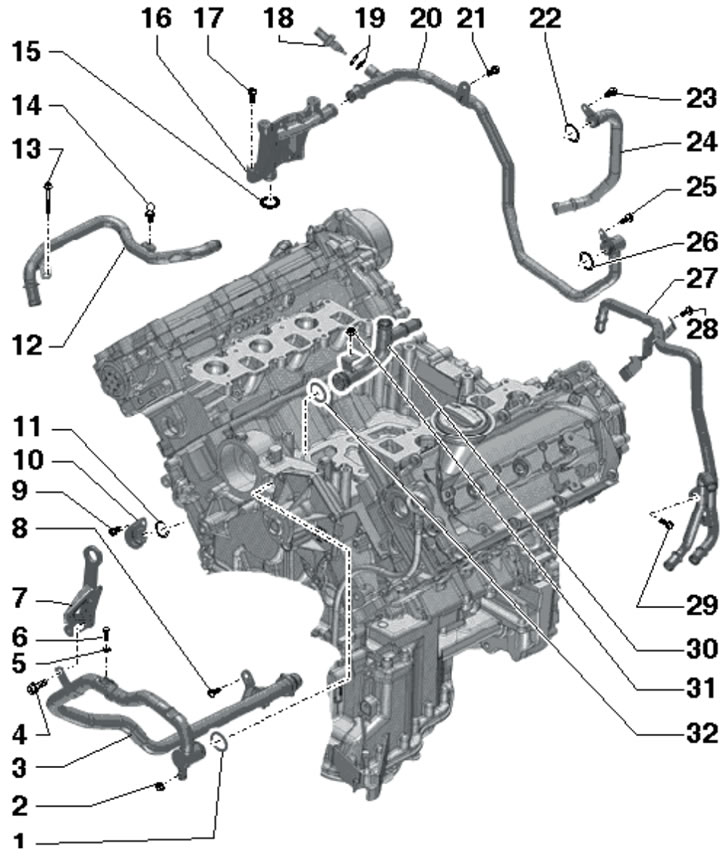

7.7а. Деталі установки ліній ОЖ двигунів 3.2 TDI SCR (частина 1 з 2):
1, 11, 15, 19, 22, 32 - Кільце ущільнювача, підлягає заміні;
2, 17, 31 – Гайка, 9 Нм;
3 - Права трубка ОЖ;
4 - Болт, 23 Нм;
5 - Прокладка, підлягає заміні;
6 - Болт в отворі прокачування, 9 Нм;
7 - Підйомний вушок двигуна;
8, 9, 21, 23, 25, 28, 29 - Болт, 9 Нм;
10, 16 – З'єднання;
12 - Права верхня трубка ОЖ;
13 - Болт;
14 - Монтажний штифт верхнього кожуха двигуна;
18 - Датчик ЕСТ "G62", 2 Нм;
20 - Задня трубка ОЖ;
24 - Задня ліва трубка ОЖ на додатковому радіаторі EGR;
27 - Задня ліва трубка ОЖ на АТ;
30 - Верхня трубка ОЖ.

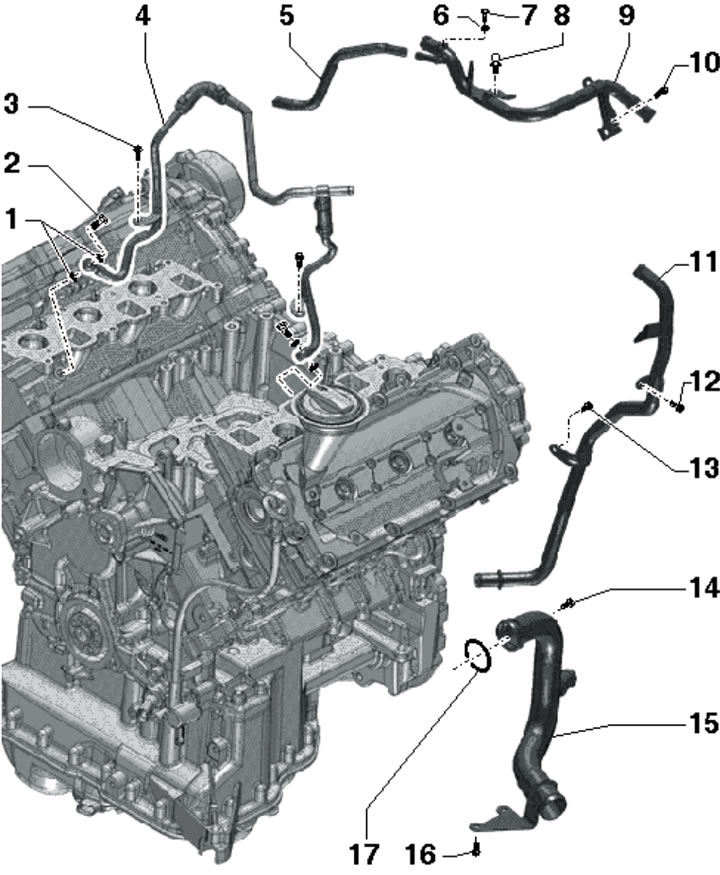

7.7b. Деталі установки ліній ОЖ двигунів 3.2 TDI SCR (частина 2 з 2):
1, 6 - Прокладка, підлягають заміні;
2 - Порожнистий болт, 15.5 Нм;
3, 10, 12-14, 16 - Болт, 9 Нм;
4 - Трубка ОЖ, до голівок циліндрів;
5 - Шланг ОЖ, від термостату EGR;
7 - Болт в отворі прокачування, 9 Нм;
8 - Монтажний штифт верхнього кожуха двигуна;
9 - Верхня ліва трубка ОЖ;
11 - Задня ліва трубка ОЖ;
15 - Ліва трубка ОЖ;
17 - Кільце ущільнювача, підлягає заміні.
Далі описується зняття/установка датчиків G62 та G83.
8. Виконайте дії, описані у параграфах 1-3.
9. Зняття датчика температури ОЖ на виході радіатора (G83) на моделях до 05.2010 проводиться так само, як на двигунах 3.2 TDI 1-го покоління (див. параграф 4). На моделях з 06.2010 р. роз'єднайте роз'єм (3 на ілюстрації 15.1 Глави 2), витягніть фіксатор (2) і витягніть датчик G83.
10. Для зняття датчика "G62" ЕСТ зніміть повітряний шланг (див. ілюстрацію 15.6 Глави 2), роз'єднайте роз'єм (1 на ілюстрації) та зніміть датчик.

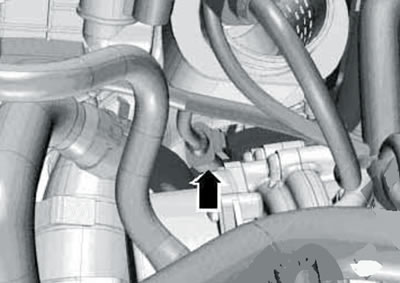

7.10. Роз'єм датчика ЕСТ двигунів 3.2 TDI SCR.
11. Установка провадиться у зворотному порядку. Використовуйте нове кільце ущільнювача. Щоб уникнути зайвих втрат ОЖ, встановлюйте новий датчик негайно. На закінчення відкоригуйте рівень ОЖ.
Двигуни 3.2 TDI 2-го покоління
12. Деталі установки ліній ОЖ наведені на ілюстраціях.

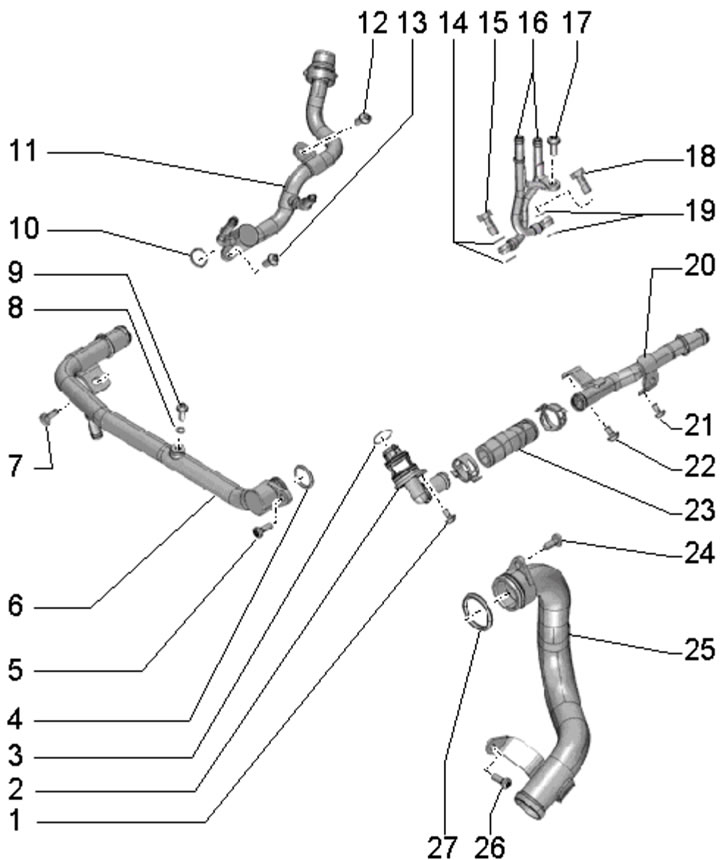

7.12а. Лінії ОЖ на двигунах 3.2 TDI 2-го покоління:
1, 5, 7, 12, 13, 17, 21, 22, 24, 26 - Болт, 9 Нм;
2 - Поворотний клапан, по одному на кожному ряду циліндрів, під опорою двигуна;
3, 4, 10, 27 - Кільце ущільнювача, підлягає заміні;
6 - Передня трубка ОЖ;
8, 9 - Не використовується;
11 - Верхня трубка ОЖ;
14, 19 - Прокладки, підлягає заміні;
15, 18 - Порожнистий болт, 12 Нм;
16 - Трубки ОЖ для лівої головки циліндрів;
20 - Ліва трубка ОЖ;
23 - Шланг ОЖ;
25 - Нижня ліва трубка ОЖ.

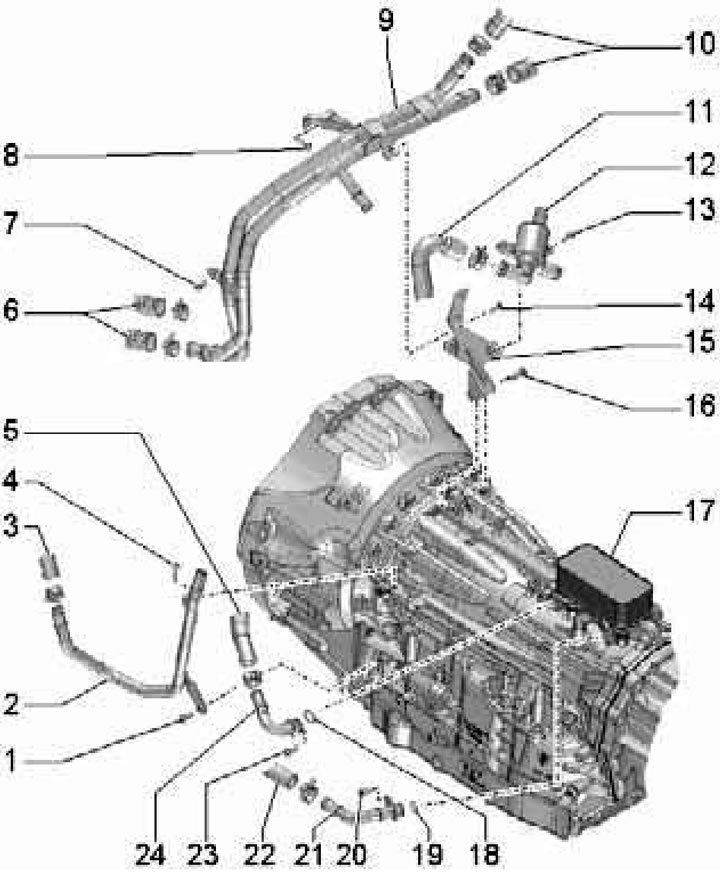

7.12b. Лінії ОЖ на боці АТ двигунів 3.2 TDI 2-го покоління:
1, 4, 7, 8, 13, 14 - Болт, 9 Нм;
2 - Ліва трубка ОЖ на АТ;
3, 5, 6, 10, 11 - Шланги ОЖ;
9 - Верхні ліві трубки ОЖ на АТ;
12 - Клапан "N488" подачі ОЖ до АТ;
15 - Кронштейн клапана 12;
16 - Болт, 23 Нм;
17 - Радіатор ATF;
18, 19 - Кільце ущільнювача, підлягає заміні;
20, 23 - Болт;
21, 24 - Трубка ОЖ;
22 - Шланг ОЖ.
13. Для зняття неповоротних клапанів потрібно спустити ОЖ (див. Розділ 2), зняти опори та поперечку двигуна, а також кронштейн відповідної опори (див. розділ 2). Викрутіть болт (дивіться ілюстрацію) та зніміть неповоротний клапан.

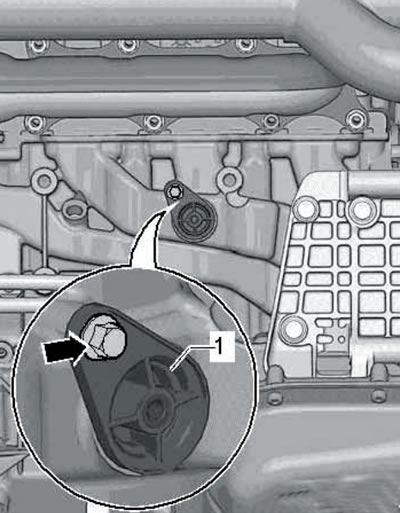

7.13. Болт безповоротного клапана.
14. Деталі установки клапана відсічення ОЖ вказані на ілюстрації. Зняття клапана можливе після зняття радіатора EGR (див. Розділ 4).

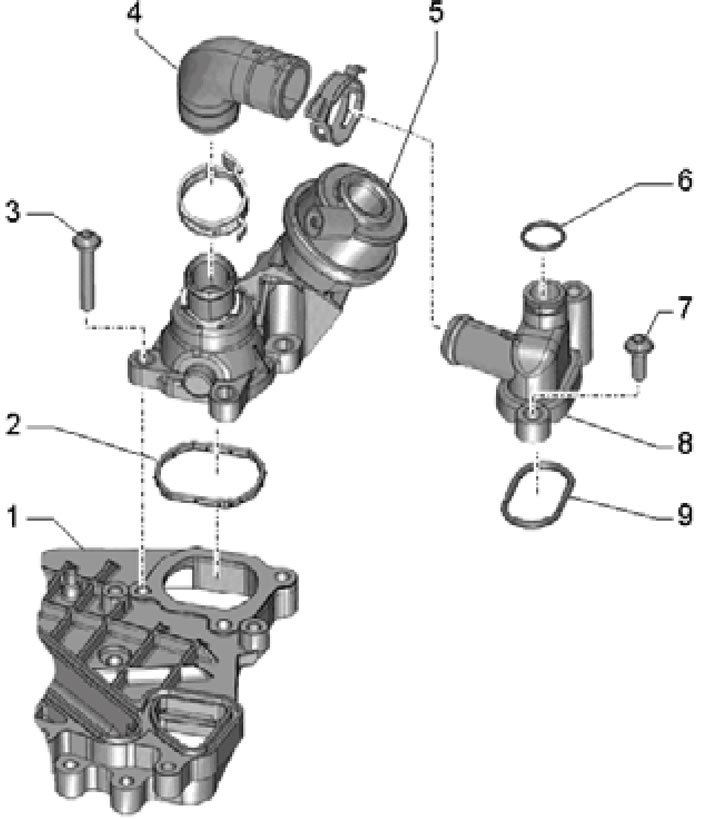

7.14. Деталі установки клапана відсічення ОЖ:
1 - Монтажна пластина маслоохолоджувача та клапана відсічення палива (див. Розділ 2);
2, 9 - Прокладка, підлягає заміні;
3, 7 - Болт, 9 Нм;
4 - Шланг ОЖ;
5 - Клапан відсічення ОЖ;
6 - Кільце ущільнювача, підлягає заміні;
8 - З'єднання шланга та трубки ОЖ.
15. Деталі установки датчиків вказані на ілюстрації.

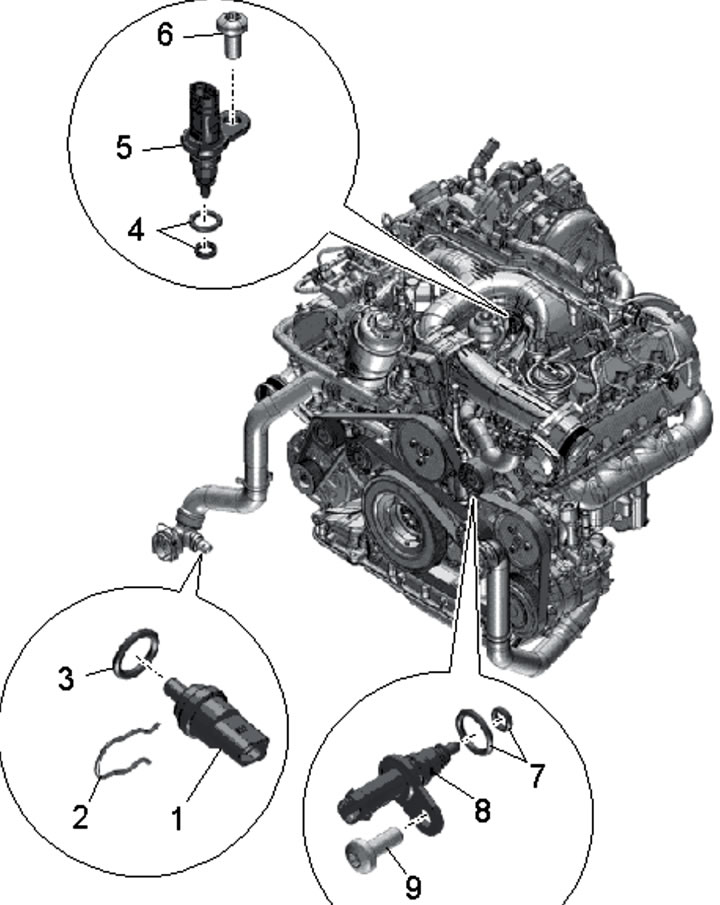

7.15. Деталі установки датчиків системи охолодження двигуна:
1 - Датчик G83 температури ОЖ на виході радіатора;
2 - Фіксатор;
3, 4, 7 - Кільця ущільнювачів, підлягають заміні;
5 - Датчик ЕСТ "G62" 6,9 Болт, 9 Нм;
8 - Датчик температури G694 для регулювання температури двигуна.
Для зняття датчиків насамперед слід виконати дії, описані в параграфах 1-3.
16. Щоб зняти датчик G694, зніміть ремінь та його проміжний ролик (див. Розділ 2), а потім роз'єднайте роз'єм (1 на ілюстрації) та викрутіть болт (2).

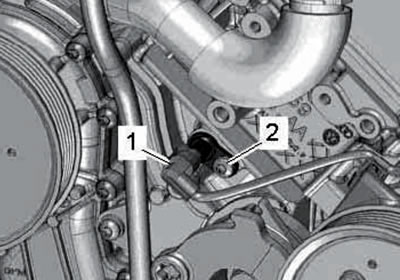

7.16. Болт (1) кріплення датчика G694 (2).
17. Для зняття датчика G83 роз'єднайте його роз'єм (2 на ілюстрації 4.8 Глави 2) та витягніть його фіксатор.
18. Для зняття датчика G62 роз'єднайте роз'єм (2 на ілюстрації) та викрутіть болт (1).

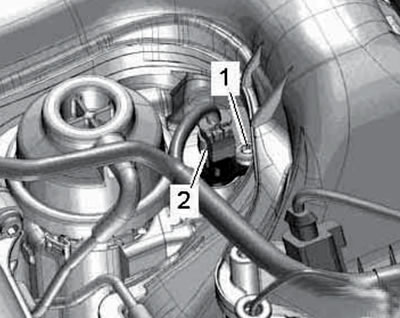

7.18. Болт (1) та роз'єм (2) датчика ЕСТ "G62".
Моделі 4.2 TDI
19. Деталі установки ліній ОЖ наведені на ілюстраціях.

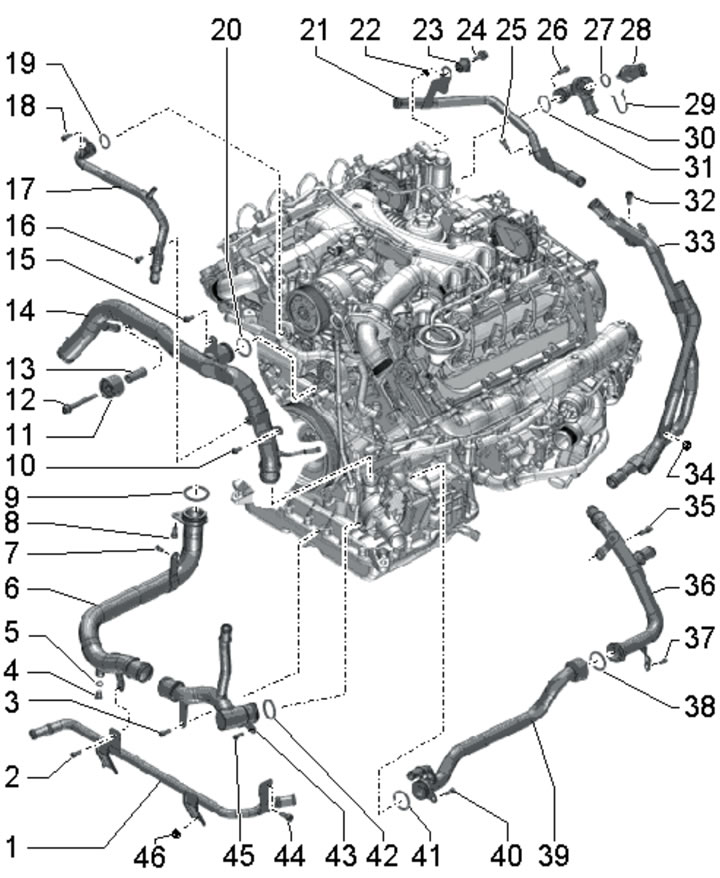

7.19а. Лінії ОЖ двигуна 4.2 TDI (BTR):
1 - Трубка ОЖ, що йде до додаткового радіатора;
2, 3, 7, 8, 10, 15, 16, 18, 25, 26, 32, 34, 35, 37, 40, 44, 45 - Болт, 9 Нм;
4 - Пробка зливного отвору, 15 Нм;
5 - Прокладка, підлягає заміні;
6 - Права трубка ОЖ;
9, 19, 20, 27, 31, 38, 41, 42 - Кільце ущільнювача, підлягає заміні;
11 - Правий проміжний ролик приводного ременя;
12, 24 - Болт;
13, 23 - Проставна втулка;
14 - Центральна передня трубка ОЖ;
17 - Передня верхня трубка ОЖ;
21 - Задня права трубка ОЖ;
22, 34 – Гайка, 9 Нм;
28 - Датчик ЕСТ "G62";
29 - Фіксатор;
30 - З'єднання;
33 - Задні ліві трубки ОЖ (тільки на моделях із 4-зонною кліматичною системою);
36 - Задня ліва трубка ОЖ;
39 - Ліва трубка ОЖ;
43 - Передня нижня трубка ОЖ;
46 - Гайка, 9 Нм, 2 шт.

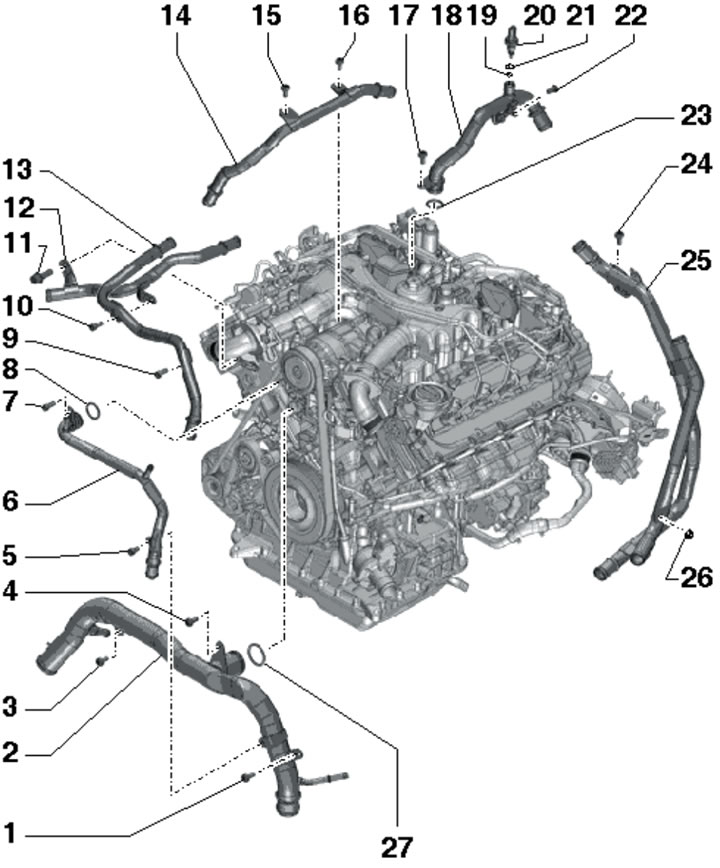

7.19b. Лінії ОЖ двигуна 4.2 TDI (CCFA/CCFC, частина 1 з 2):
1, 4, 5, 7, 9, 10, 15-17, 22, 24, 25 - Болт, 9 Нм;
2 - Передня центральна трубка ОЖ;
3 - Болт, 22 Нм;
6 - Передня верхня трубка ОЖ;
8, 23, 28 - Кільце ущільнювача, підлягає заміні;
11 - Болт, 23 Нм;
12 - Права трубка ОЖ для EGR;
13 - Ліва трубка ОЖ для EGR;
14 - Верхня трубка ОЖ для EGR;
18 - Верхня трубка ОЖ;
19 - Мале кільце ущільнювача, підлягає заміні;
20 - Датчик ЕСТ "G62", 2 Нм;
21 - Велике кільце ущільнювача, підлягає заміні;
26 - Задні ліві трубки ОЖ, тільки на моделях із 4-зонною кліматичною системою;
27 – Гайка, 9 Нм.

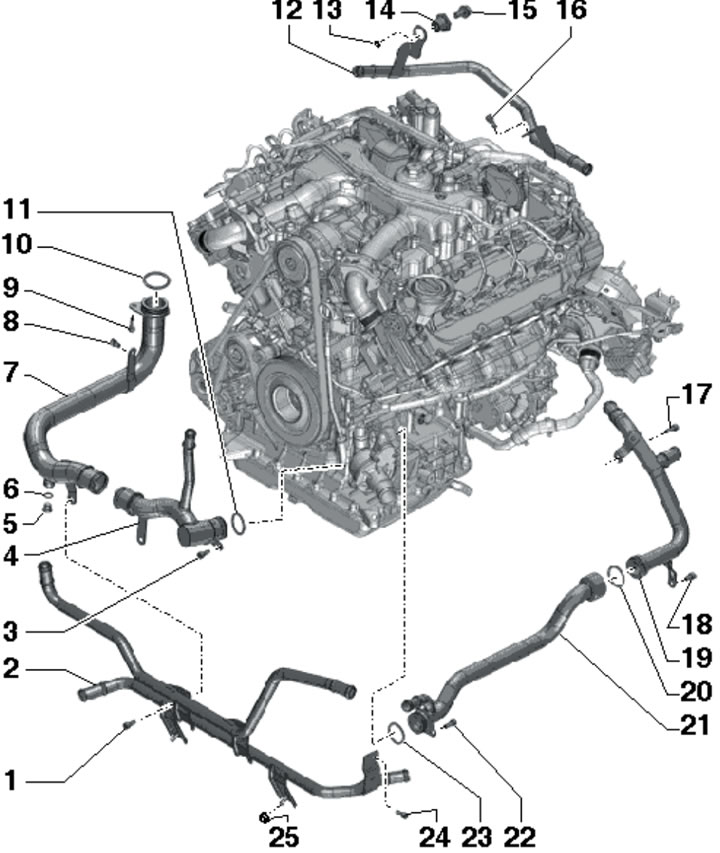

7.19с. Лінії ОЖ двигуна 4.2 TDI (CCFA/CCFC, частина 2 з 2):
1, 3, 8, 9, 15-18, 22, 24, 25 - Болт, 9 Нм;
2 - Передні нижні трубки ОЖ;
4 - Передня нижня трубка ОЖ;
5 - Пробка зливного отвору, 15 Нм;
6 - Прокладка, підлягає заміні;
7 - Права трубка ОЖ;
10, 11, 20, 23 - Кільце ущільнювача, підлягає заміні;
12 - Задня права трубка ОЖ;
13 - Гайка, 9 Нм;
14 - Проставна втулка;
19 - Задня ліва трубка ОЖ;
21 - Ліва трубка ОЖ.
Далі описується зняття/установка датчика G83 температури ОЖ на виході радіатора.
20. Зачекайте, підшипник двигун охолоне. Зніміть верхній кожух двигуна (див. Розділ 19 Глави 1).
21. Зніміть та встановіть кришку розширювального бачка, щоб скинути тиск у системі охолодження.
22. Ослабте хомути (1 на ілюстрації 35.19 Глави 2) та зніміть повітряний шланг.
23. Роз'єднайте роз'єм (1 на ілюстрації) датчика G83, витягніть фіксатор (2) і зніміть датчик.

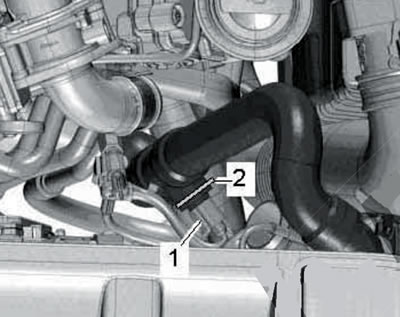

7.23. Роз'єм та фіксатор датчика G83.
Щоб уникнути зайвих втрат ОЖ, встановлюйте новий датчик негайно.
24. Установка провадиться у зворотному порядку. Використовуйте нове кільце ущільнювача. На закінчення відкоригуйте рівень ОЖ.
