Вказівка. При знятому блокувальному магніті не можна повертати кермо або змінювати положення для руху прямо або кут повороту передніх коліс. В іншому випадку після закінчення робіт це може призвести до викривлення положення кермового колеса. При виконанні наступних робіт необхідно дотримуватись абсолютної чистоти.

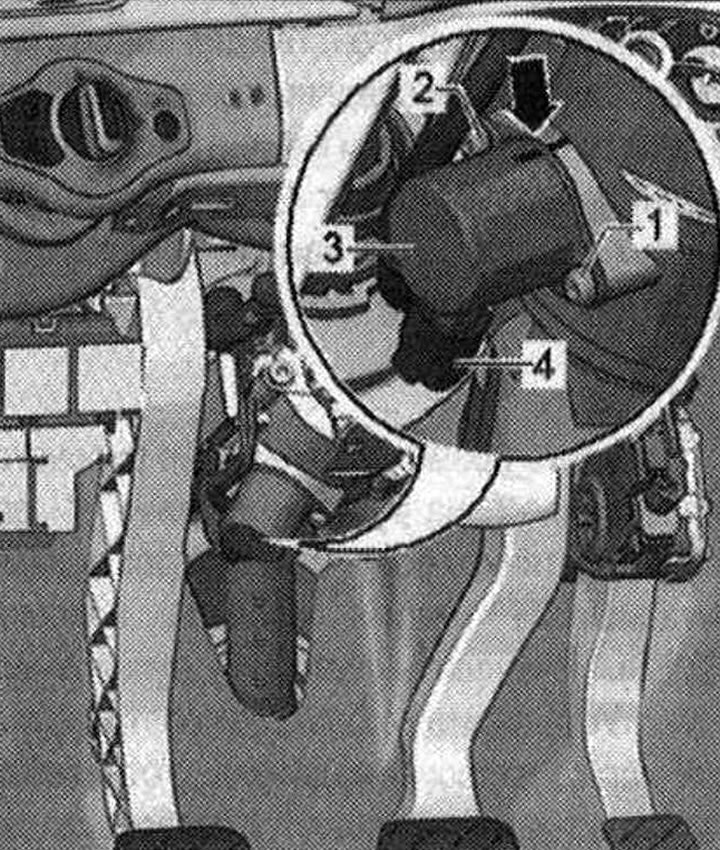

Встановити кермо в положення для руху прямо (колеса передньої та задньої осі повинна розташовуватися на 1 лінії) і по можливості зафіксувати замок кермового управління у положенні для руху прямо. Вимкнути запалення. Позначити монтажне положення та положення блокуючого магніту -стрілка-необхідно для подальшого складання). Зняти ел. штекерне з'єднання -4- з блокуючого магніту -3-. Очистити голівку ("зірочку") болтів -1 і 2 від залишків різьбового лаку. Викрутити болти -1 і 2 - і витягти блокуючий магніт -3 - з кермової колонки.
Встановлення
Встановлення у зворотному порядку. При цьому потрібно враховувати наступне: після заміни блокуючого магніту слід провести оновлення програмного забезпечення блоку управління системи активного рульового управління -J792-, для цього на діагностичному комплексі запустити відповідну програму. При встановленні нового блокуючого магніту слід перенести маркування зі старого блокуючого магніту на новий. Встановити новий блокуючий магніт згідно з маркуванням, нанесеним перед зняттям і, як наведено в наступній таблиці, закріпити обома новими болтами -1 і 2- (за допомогою інструменту, що додається).
Послідовність | Номер болта | Момент затягування |
1 | 1 | 2 + 2 Н·м |
2 | 2 | 4 + 2 Н·м |
3 | 1 | 8 + 2 Н·м |
4 | 2 | 8 + 2 Н·м |
Підключити ел. штекерне з'єднання до блокуючого магніту. Очистити пам'ять подій. Провести поїздку, що ініціалізує, - для цього повертати кермо на ок. 45°ліворуч/праворуч від положення для руху прямо.
Перевірка працездатності: У рамках пробної поїздки необхідно на закритому майданчику перевірити функції кермового керування. Повернення у вихідне положення. Проміжок. Шуми. Контрольна лампа. Після спробної поїздки слід опитати пам'ять подій. У пам'яті подій не повинно бути відомостей про помилку.
