Pompa și termostatul sistemului de răcire
Vehicule fără catalizator SCR

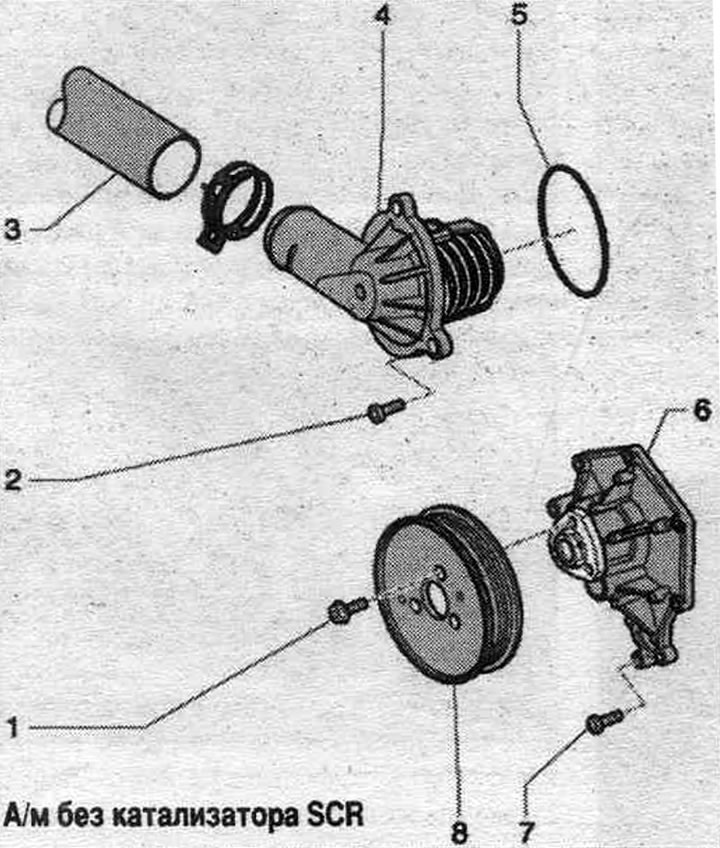

1. Șurub: 23 Nm.
2. Șurub: 9 Nm.
3. Furtunul sistemului de răcire: în partea de jos a radiatorului din dreapta.
4. Conductă de conectare cu termostatul.
5. Garnitură de etanșare: înlocuire.
6. Pompă de apă.
7. Șurub.
8. Rolă de acționare cu curea pentru pompa de apă: poziția de instalare: inscripția "vorne" (față) indică direcția de deplasare.
Mașini cu catalizator SCR

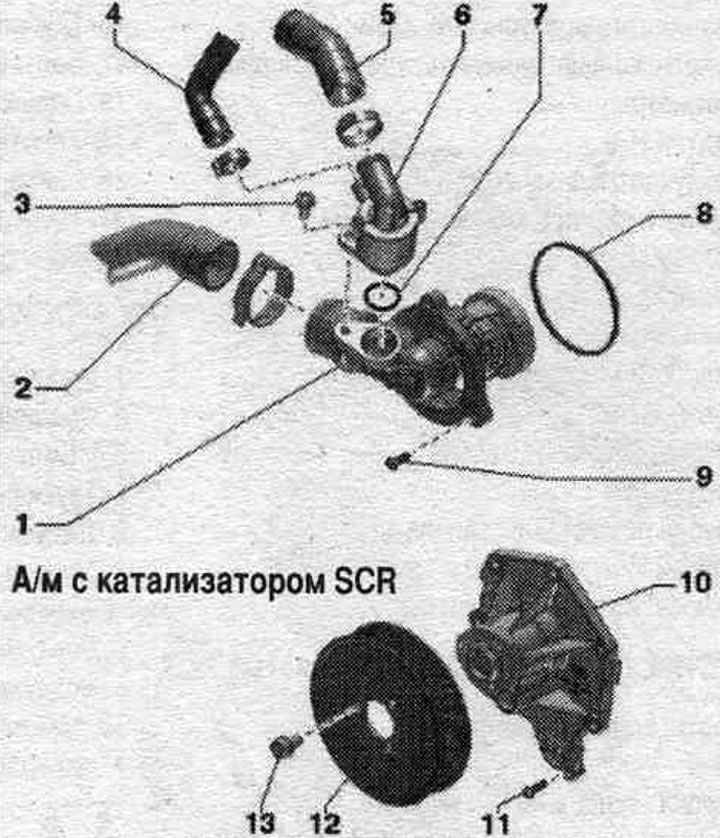

1. Conductă de conectare cu termostatul.
2. Furtunul sistemului de răcire: de la radiator, dreapta jos.
3. Șurub: 9 Nm.
4. Furtunul sistemului de răcire: la conducta de lichid de răcire din stânga sus.
5. Furtunul sistemului de răcire al pompei radiatorului. recircularea gazelor de eșapament "V400".
6. Racordarea niplului cu termostatul sistemului. recircularea gazelor de eșapament.
7. Inel de etanșare: înlocuiți.
8. Garnitură de etanșare: înlocuire.
9. Șurub: 9 Nm.
10. Pompă de apă.
11. Șurub.
12. Roletă de transmisie cu curea pentru pompa de apă; poziția de instalare: inscripția "vorne" (față) indică direcția de deplasare.
13. Șurub: 23 Nm.

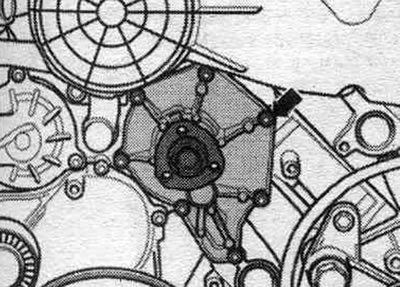

Secvență și cuplu de strângere
Strângeți șuruburile pompei de răcire "săgeată" în cruce, în etape, cuplul final de strângere de 9 Nm.
Scoate

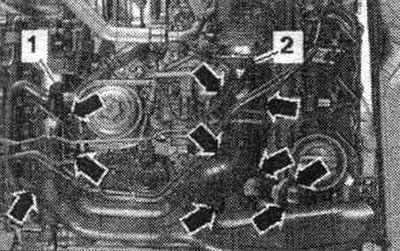

Goliți lichidul de răcire. Scoateți partea superioară a galeriei de admisie. Demontați sistemul pompei radiatorului. supapa EGR "V400". Scoateți cureaua poli-trapezoidală.

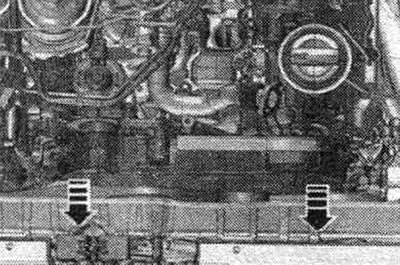

SAMA, CAMB, CCLA, CCWA, CCWB, CGKA, CGKB: rotiți capacul curelei de distribuție înaintea "săgeții" și agățați suportul pe partea inferioară a capacului curelei de distribuție.

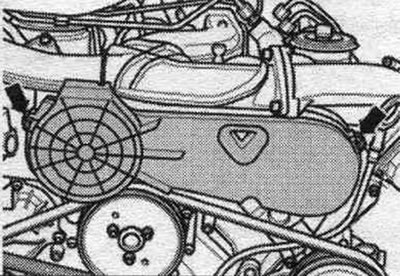

SARA: Slăbiți clemele "săgeată", rotiți capacul curelei de distribuție înainte și agățați suportul pe partea inferioară a capacului curelei de distribuție.

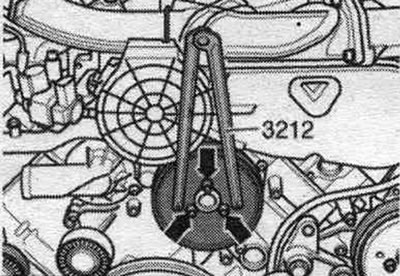

Deșurubați șuruburile "săgeată" ale scripetelui curelei trapezoidale poliuretanice a pompei de răcire, folosind ca suport o cheie cu 2 găuri "3212".

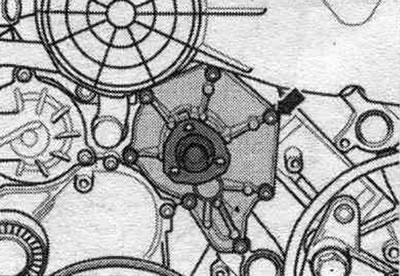

Deșurubați șuruburile și scoateți "săgeata" pompei de apă.
Instala
Instalarea în ordine inversă. Curățați suprafețele de etanșare. Strângeți șuruburile capacului pompei de răcire. Instalați cureaua poli-trapezoidală. Instalați sistemul pompei radiatorului. supapa EGR "V400". Instalați partea superioară a galeriei de admisie. Umpleți cu lichid de răcire.
