Uwaga: Wymiana wkładu filtra powietrza jest opisana w Rozdział 1.
1. Szczegóły montażu filtra powietrza dla silników 2.0 TFSI pokazano na ilustracji.

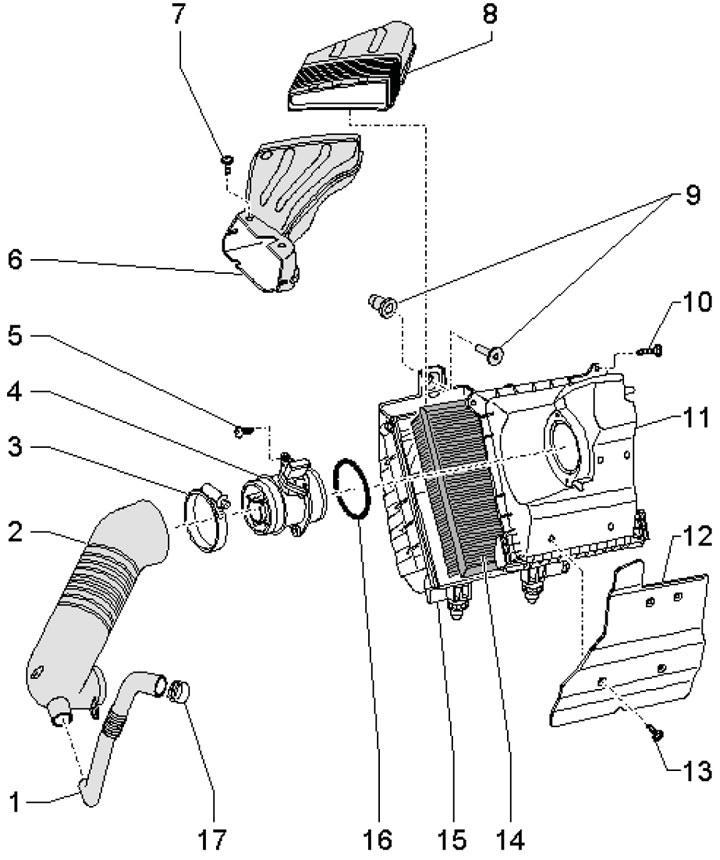

3.1. Szczegóły montażu filtra powietrza w silnikach 2.0 TFSI 1. Wąż, nieużywany; 2. Wąż powietrza do turbosprężarki; 3. Zacisk; 4. Czujnik MAF; 5.7. Śruba 1,5 Nm; 6/8. Sekcja wlotu powietrza/filtra powietrza belki przedniej; 9. Zatrzymanie; 10,13. Śruba 1,5 Nm; 11. Pokrywa filtra powietrza; 12. Osłona termiczna; 14. Element filtrujący; 15. Obudowa filtra powietrza; 16. Pierścień uszczelniający; 17. Zacisk, nieużywany
2. Szczegóły montażu filtra powietrza dla silników 3.2 FSI pokazano na ilustracji.

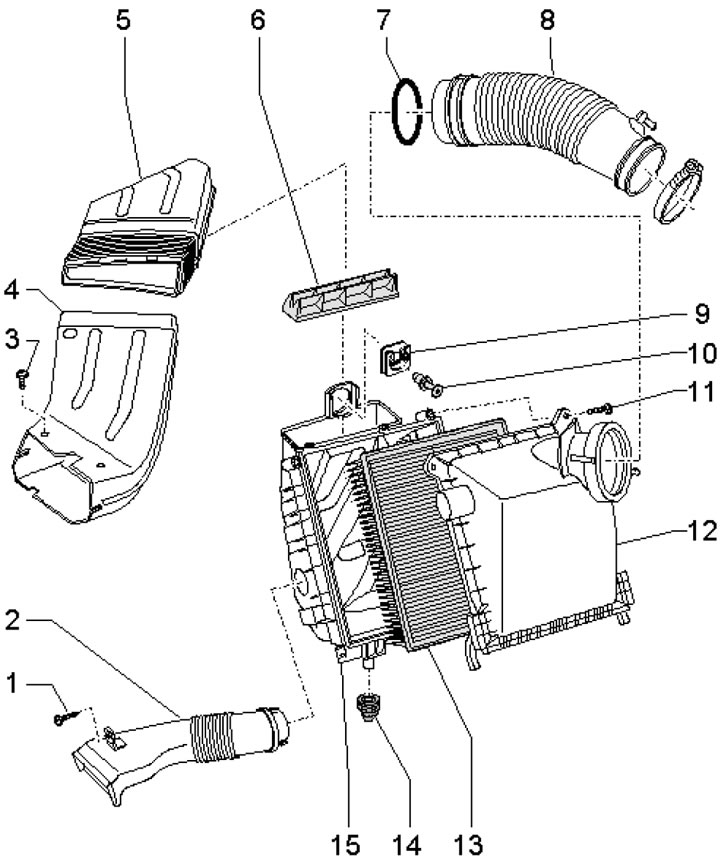

3.2. Szczegóły montażu filtra powietrza silnika 3.2 FSI 1,3. Śruba 1,5 Nm; 2. Kanał powietrzny; 4/5. Sekcja wlotu powietrza/filtra powietrza belki przedniej; 6. Filtr siatkowy; 7. Pierścień uszczelniający; 8. Przewód powietrza do przepustnicy; 9. Uszczelka gumowa; 10. Zatrzymanie; 11. Śruba 1,5 Nm; 12. Pokrywa filtra powietrza; 13. Element filtrujący; 14. Uszczelka gumowa; 15. Obudowa filtra powietrza
3. W innych silnikach szczegóły montażu filtra powietrza są podobne.
