Wyjmowanie i zakładanie klocków hamulcowych kół tylnych (Audi A4 B6)

Wymontowanie i zamontowanie okładzin hamulców tarczowych tylnych wykonuje się w taki sam sposób jak w przypadku kół przednich. Opisując operacje robocze wskazujemy jedynie na różnice. Przykładowo na tylnej osi należy zdemontować linkę hamulca ręcznego. Dodatkowo, podczas naciskania tłoczka cylindra hamulcowego, konieczne jest użycie specjalnego narzędzia 3272. Podczas naciskania tłoczka bez tego narzędzia, można uszkodzić mechanizm regulacji szczeliny między okładzinami hamulcowymi a tarczą hamulcową, który służy do automatycznej regulacji hamulca ręcznego.

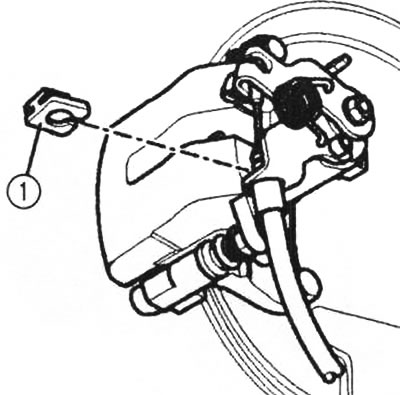

1. Aby zwolnić linkę hamulca ręcznego, wyciągnij podkładkę zabezpieczającą 1. Upewnij się, że w trakcie tego procesu nie zostanie uszkodzona falista osłona linki.



2. Odkręć śruby mocujące z obudowy zacisku hamulcowego. W tym przypadku konieczne jest przytrzymanie sworznia prowadzącego kluczem płaskim.

3. Po wyjęciu sprężyn mocujących należy wyjąć okładziny hamulcowe. Jeżeli zamierzasz ponownie użyć podkładek, oznacz je i zamontuj w ich pierwotnym miejscu.


4. Zacisk hamulcowy można czyścić wyłącznie alkoholem, nie należy używać szczotek drucianych.

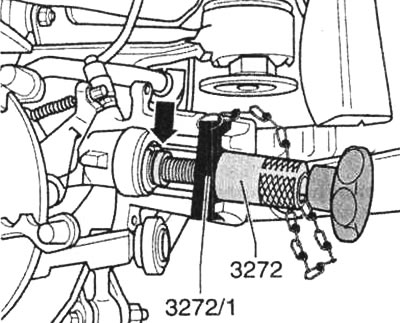

5. Za pomocą specjalnego narzędzia 3272 wciśnij tłok do zacisku. Stopniowo wciskaj tłok do tyłu, mocno go naciskając i obracając śrubę pociągową w prawo. Pasek narzędziowy (strzałka) powinien stykać się z zaciskiem.



6. Zdejmij folię ochronną z tyłu klocków hamulcowych i zamontuj je razem ze sprężynami mocującymi.

7. Przykręć zacisk nowymi śrubami samoblokującymi.

8. Podłącz linkę hamulca ręcznego.

9. Po zakończeniu montażu należy wyregulować hamulec ręczny.
