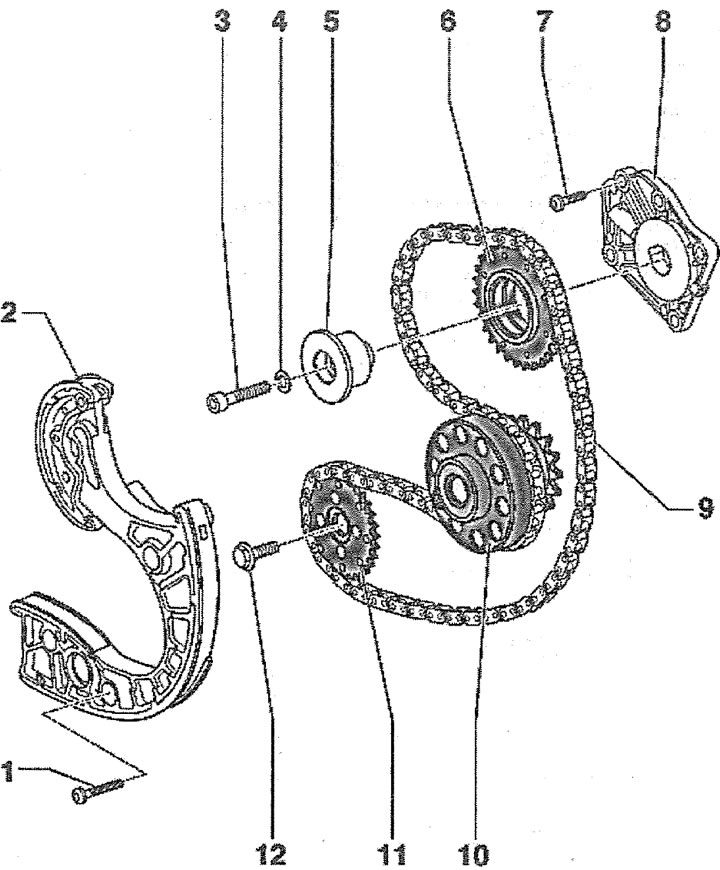

4.0. Napęd pomocniczy:
1 - śruba mocowania napinacza łańcucha napędu. Moment dokręcania - 10 Nm
2 - napinacz łańcucha z drążkiem amortyzatora
3- śruba mocująca gwiazdkę do wałka pompy wody. Moment dokręcania - 42 Nm
4 - podkładka śruby zębatki
5 - piasta koła zębatego pompy wodnej
6 - koło zębate pompy wodnej
7 - śruba mocująca pokrywę pompy wodnej. Moment dokręcania -10 Nm
8 - pokrywa pompy wodnej
9 - pomocniczy łańcuch napędowy (pompy oleju i wody)
10 - koło pasowe i koło łańcuchowe na wale korbowym
11 - koło zębate pompy oleju
12 - śruba mocująca gwiazdkę pompy olejowej. Moment dokręcania - 62 Nm
