Wyjmowanie
1. Zdejmij łańcuchy napędowe wałka rozrządu (zobacz odpowiedni rozdział).
2. Zdejmij łańcuch napędu pomocniczego (zobacz odpowiedni rozdział).
3. Odkręć odpowiednie śruby mocujące i zdejmij pręt 1 prowadnicy łańcucha napędowego wałka rozrządu zaworów dolotowych oraz napinacz 2 na lewej głowicy cylindra (zobacz ilustrację).

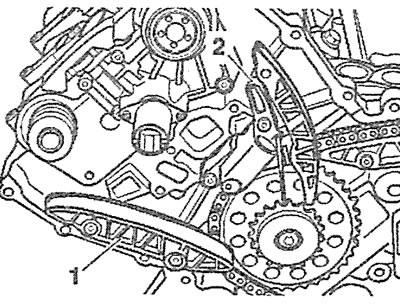

2.3. Odkręć odpowiednie śruby mocujące i zdejmij pręt 1 prowadnicy łańcucha napędowego wałka rozrządu zaworów dolotowych oraz napinacz 2 na lewej głowicy cylindra
4. Odkręć odpowiednie śruby mocujące i zdejmij pręt 1 prowadnicy łańcucha napędowego wałka rozrządu zaworów dolotowych oraz napinacz 2 na prawej głowicy cylindra (zobacz ilustrację).

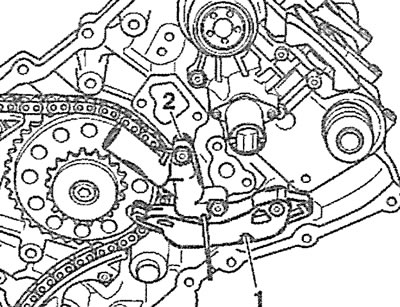

2.4. Odkręć odpowiednie śruby mocujące i zdejmij pręt 1 prowadnicy łańcucha napędowego wałka rozrządu zaworów dolotowych oraz napinacz 2 na prawej głowicy cylindra
5. Wciśnij tłok napinacza łańcucha wałka rozrządu wydechowego do obudowy i zabezpiecz go odpowiednim ogranicznikiem, np. wiertłem 4 mm o średnicy 3,3 mm (zobacz ilustrację).

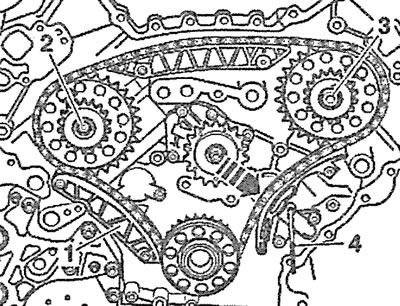

2.5. Wciśnij tłok napinacza łańcucha wałka rozrządu wydechowego do obudowy i zabezpiecz go odpowiednim ogranicznikiem, np. wiertłem 4 mm o średnicy 3,3 mm
6.. Zaznacz farbą kierunek łańcucha rozrządu, jeśli będzie on montowany ponownie.
7. Odkręć śruby 2 i 3 mocujące koła zębate do wałków rozrządu zaworów wydechowych, a następnie zdejmij koła zębate wraz z łańcuchem i prowadnicą 1 (zobacz ilustrację 2.5).
Instalacja
Montaż łańcucha rozrządu odbywa się w odwrotnej kolejności niż jego demontaż.
