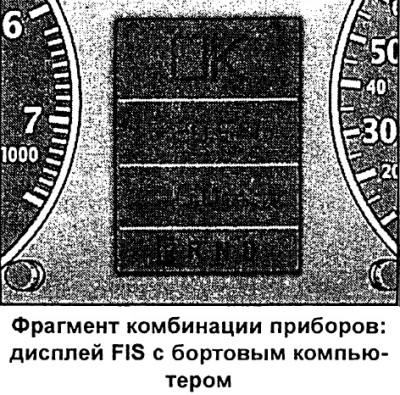

Jeżeli po włączeniu zapłonu wszystkie kontrolowane funkcje działają prawidłowo, na kilka sekund zaświeci się kontrolka OK.
Funkcje sterowane wyświetlane na zestawie wskaźników:
- Wskazanie radiowe
- Wskaźnik temperatury zewnętrznej
- Ostrzeżenie o otwartych drzwiach/bagażniku
- System monitorowania awarii
- Instrukcje dla kierowcy
- Alarm prędkości
- Pozycje dźwigni sterowania 5-biegową automatyczną skrzynią biegów
- Położenia dźwigni sterowania "multitronic"
- Wskazanie odstępów między przeglądami
- Wskaźnik menu
- Telefonia i telematyka
- Dane systemu nawigacyjnego

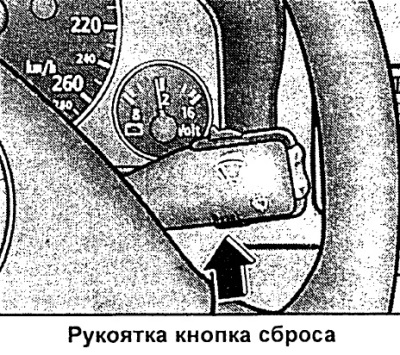

Przycisk resetowania
Przycisk umożliwiający wybór i wyświetlanie różnych parametrów zamontowany jest w uchwycie sterowania wycieraczkami.
Poprzez kolejne krótkie naciśnięcie przycisku "Reset" wybiera się następujące wskazanie:
- temperatura zewnętrzna/komputer pokładowy/system monitorowania usterek pojazdu
- nawigacja/telematyka
- wyświetl
Notatka. Wskaźnik awarii systemu monitorowania awarii jest wyświetlany również wtedy, gdy wyświetlacz jest wyłączony.

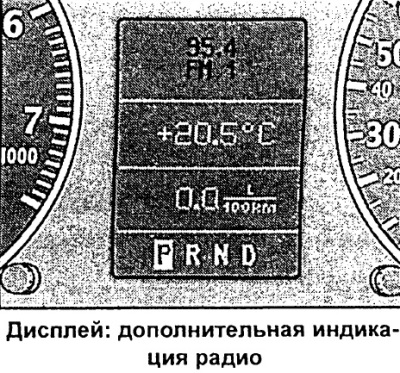

Wskazanie radiowe
Jeżeli po sprawdzeniu przez układ monitorowania usterek nie wystąpią żadne wskazania usterek 2. stopnia priorytetu i radio zostanie włączone, to po zgaśnięciu wskazania "OK" na wyświetlaczu pojawi się nazwa stacji radiowej lub częstotliwość radiowa wraz z dodatkowymi informacjami.
Wskaźnik ten stanowi dodatkową informację wyświetlaną na wyświetlaczu radia.

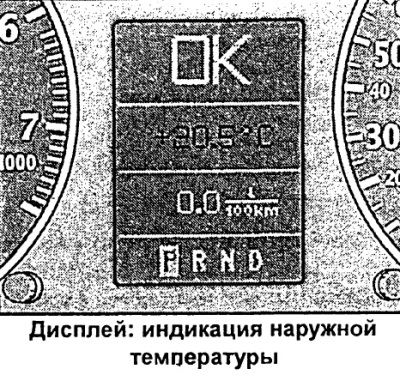

Wskaźnik temperatury zewnętrznej
Wskaźnik temperatury zewnętrznej wyświetla się na ekranie po włączeniu zapłonu. W pojazdach z automatyczną skrzynią biegów wskaźnik pojawia się dopiero po włączeniu trybu jazdy.
W zakresie temperatur od +5°C do -5°C na lewo od wyświetlacza temperatury pojawia się płatek śniegu. Symbol płatka śniegu ostrzega kierowcę o konieczności zachowania szczególnej ostrożności ze względu na niebezpieczeństwo związane z lodem.
Gdy pojazd stoi lub porusza się z bardzo niską prędkością, wskazanie może być nieznacznie wyższe niż rzeczywista temperatura ze względu na ciepło emitowane przez silnik.
W pojazdach z klimatyzacją, gdy wyświetlacz przełącza się na odczyty w stopniach Fahrenheita (°F), wyświetlana temperatura zewnętrzna automatycznie się zmienia.
Uwaga. Nigdy nie polegaj na odczytach temperatury zewnętrznej, aby ocenić prawdopodobieństwo wystąpienia oblodzenia drogi. Pamiętaj, że lód może tworzyć się nawet przy temperaturze zewnętrznej wynoszącej +5°C!

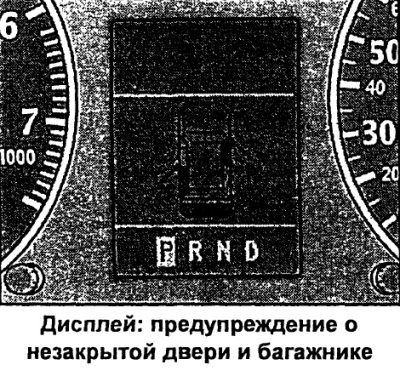

Ostrzeżenie o otwartych drzwiach i bagażniku
Symbol ten zwraca uwagę na otwarte drzwi lub bagażnik przed rozpoczęciem jazdy.
Piktogram wyświetla się, jeśli przynajmniej jedne drzwi, maska lub bagażnik nie są zamknięte po włączeniu zapłonu. Piktogram wskazuje również, które drzwi nie są zamknięte. Ilustracja przedstawia przykładowo otwarte przednie drzwi pasażera, tylne lewe drzwi i bagażnik.
Jeśli bagażnik nie jest zamknięty, ikona na wyświetlaczu miga.
Po całkowitym zamknięciu wszystkich drzwi i bagażnika ostrzeżenie znika, a na wyświetlaczu pojawiają się odpowiednie funkcje systemu informacji dla kierowcy.
Notatka. W pojazdach ze "standardowym" systemem informacji dla kierowcy piktogram zawsze pokazuje, że drzwi kierowcy są otwarte, niezależnie od tego, czy drzwi są otwarte.

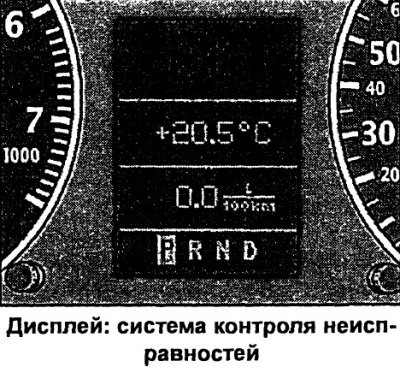

System monitorowania awarii
Po włączeniu zapłonu i podczas jazdy automatyczny system monitorowania usterek stale monitoruje niektóre funkcje i stan techniczny układów pojazdu.
System powiadamia o wszelkich usterkach lub konieczności pilnej naprawy i prac konserwacyjnych za pomocą sygnału dźwiękowego, któremu towarzyszy zapalenie się czerwonych i żółtych symboli świetlnych na wyświetlaczu zestawu wskaźników, w zależności od priorytetu usterki.
Symbole czerwone oznaczają niebezpieczeństwo, symbole żółte są symbolami ostrzegawczymi. Ponadto w niektórych sytuacjach oprócz czerwonych symboli wyświetlane są również instrukcje dla kierowcy.
Instrukcje dla kierowcy
Oprócz kontrolek i symboli na wyświetlaczu zestawu wskaźników pojawiają się także instrukcje dla kierowcy.
Przed włączeniem trybu jazdy w pojazdach z automatyczną skrzynią biegów na wyświetlaczu wyświetlają się odpowiednie instrukcje kierowcy.
Ponadto, gdy na wyświetlaczu zacznie migać symbol dowolnego priorytetu, kierowca może wyświetlić odpowiednie instrukcje.
Wyświetlanie instrukcji dla kierowcy
Na przykład na wyświetlaczu pojawia się symbol awarii funkcji ciśnienia oleju silnikowego. Jeśli teraz naciśniesz przycisk sterujący, na wyświetlaczu pojawi się następująca instrukcja:
MOTOR ABSTELLEN OLSTAND PRUFEN (wyłącz silnik, sprawdź poziom oleju).
Wskaźnik ten zniknie po około 5 sekundach. Krótkie naciśnięcie przycisku sterującego spowoduje ponowne wyświetlenie instrukcji.
Notatka. Instrukcje "BEIM EINLEGEN EINER FAHRSTUFE IM STAND FUSS-BREMSE BETATIGEN" (w przypadku wybrania trybu jazdy w ruchu stacjonarnym należy nacisnąć pedał hamulca) nie można go wyświetlić ponownie. Ta instrukcja znika po włączeniu trybu jazdy.
Kontrola funkcji: skrzynia biegów manualna
Po włączeniu zapłonu układ monitorowania usterek automatycznie sprawdza funkcje. Jeżeli funkcje sprawdzone przez system monitorowania usterek są prawidłowe, kontrolka "OK" zaświeci się na kilka sekund.
Obecność usterek sygnalizowana jest odpowiednim wskazaniem zamiast wskazania "OK". Jednocześnie rozlega się sygnał ostrzegawczy.
Jeśli nie ma wskazania "OK" lub jeśli występuje usterka, należy sprawdzić sam układ monitorowania usterek pojazdu.
Kontrola funkcji: automatyczna skrzynia biegów
Po włączeniu zapłonu układ monitorowania usterek automatycznie sprawdza działanie układu. Gdy dźwignia sterująca znajduje się w pozycji "P" lub "N", na wyświetlaczu pojawia się następująca instrukcja: "BEIM EINLEGEN EINER FAHRSTUFE IM STAND FUSSBREMSE BETATIGEN" (w przypadku wybrania trybu jazdy w ruchu stacjonarnym należy nacisnąć pedał hamulca).
Jeżeli teraz włączysz tryb jazdy ("R", "D" itd.), instrukcja zniknie i rozpocznie się automatyczne sterowanie funkcjami. Jeśli kontrolowane funkcje są prawidłowe, na kilka sekund wyświetli się wskaźnik "OK".
W przypadku wystąpienia jakichkolwiek usterek po około 15 sekundach. Po uruchomieniu silnika powyższe instrukcje dla kierowcy zostają zastąpione wyświetleniem odpowiedniego symbolu usterki. Jednocześnie rozlega się sygnał ostrzegawczy.
Jeśli nie ma wskazania "OK" lub jeśli występuje usterka, należy sprawdzić sam układ monitorowania usterek pojazdu.
