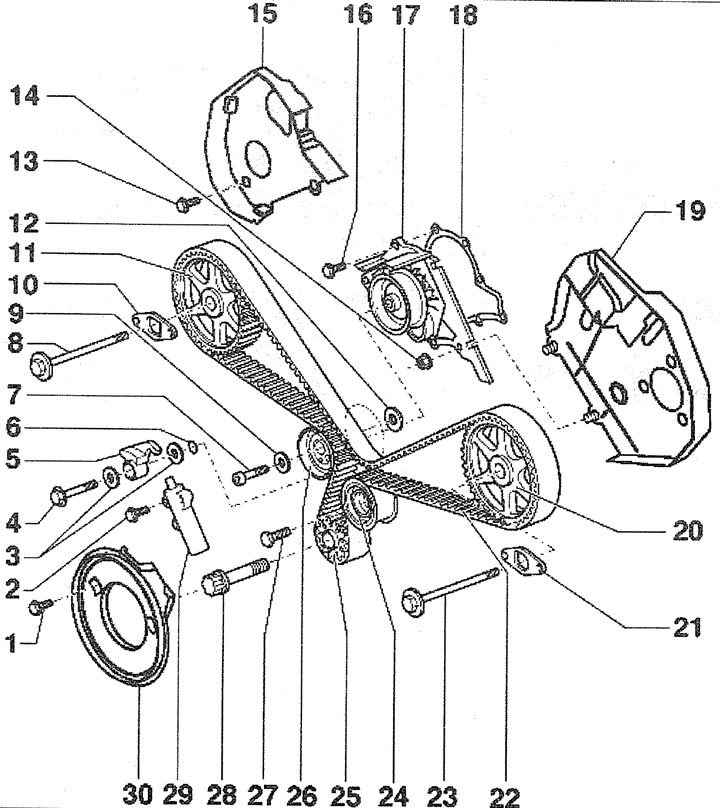

2.0. Napęd rozrządu:
1 - śruba mocująca dolną część osłony ochronnej napędu mechanizmu rozrządu. Moment dokręcania - 10 Nm
2 - śruba mocująca napinacz paska rozrządu. Moment dokręcania - 10 Nm
3 - podkładka
4 - śruba. Moment dokręcania - 22 Nm
5 - dźwignia napinacza paska rozrządu
6 - pierścień uszczelniający
7 - śruba mocująca rolkę napinającą. Moment dokręcania - 22 Nm
8 - śruba centralna do mocowania koła zębatego wałka rozrządu. Moment dokręcania - 55 Nm
9 - podkładka
10 - płyta montażowa
11 - koło zębate wałka rozrządu na głowicy cylindra prawego
12 - podkładka kompensacyjna
13 - śruba mocująca prawą część tylnej osłony ochronnej napędu rozrządu. Moment dokręcania - 10 Nm
14 - śruba mocująca lewą część tylnej osłony ochronnej napędu rozrządu. Moment dokręcania - 10 Nm
15 - prawa część tylnej osłony ochronnej napędu rozrządu
16 - śruba mocująca pompę wodną. Moment dokręcania -10 Nm
17 - pompa wodna
18 - uszczelka. Należy wymienić po każdym demontażu
19 - lewa część tylnej osłony ochronnej napędu rozrządu
20 - koło zębate wałka rozrządu na lewej głowicy cylindra
21 - płyta montażowa
22 - pasek zębaty napędu rozrządu
23 - śruba centralna do mocowania koła zębatego wałka rozrządu. Moment dokręcania - 55 Nm
24 - rolka prowadząca
25 - koło zębate prowadzące mechanizmu rozdzielczego gazu na wale korbowym
26 - rolka napinająca
27 - śruba mocująca rolkę prowadzącą. Moment dokręcania - 43 Nm
28 - śruba centralna służąca do mocowania koła zębatego mechanizmu rozrządu do wału korbowego. Moment dokręcania: 1. przejście - 200 Nm; 2. podejście - obrót o 180°
29 - napinacz paska zębatego napędu rozrządu
30 - dolna część osłony ochronnej napędu mechanizmu rozrządu
