Wyjmowanie i instalacja silnika elektrycznego napędu klapy wentylacyjnej (Audi A4 B6)

Klapy wentylacyjne napędzane są silnikiem elektrycznym. Wszystkie silniki elektryczne montuje się w ten sam sposób na obudowie nagrzewnicy/klimatyzatora. Aby uzyskać dostęp do miejsca instalacji, konieczne jest zdjęcie różnych osłon. Aby ułatwić orientację, silniki elektryczne pomalowano na różne kolory.

Ostrzeżenie: Po zamontowaniu silniki elektryczne muszą zostać dopasowane do jednostki sterującej. Stacja serwisowa dysponuje w tym celu specjalnym urządzeniem diagnostycznym.

Wyjmowanie

1. Odłącz ujemny (-) przewód akumulatora.

Postępuj zgodnie z instrukcjami w rozdziale Wymiana baterii.

2. Wyjmij schowek, patrz rozdział Wyjmowanie i instalowanie schowka na rękawiczki.

Silnik elektryczny do napędu klapy grzewczej szkła

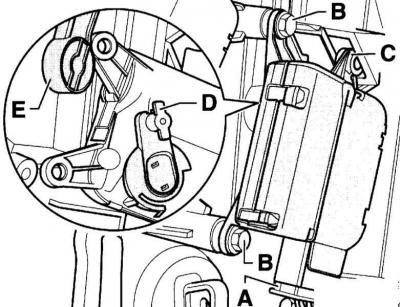

1. Odłącz złącze (A) i wyjmij śruby (B).



2. Odłącz silnik elektryczny od uchwytu (C).

3. Odłączyć dźwignię silnika (D) od korbowodu.

Silnik elektryczny do napędu prawej klapki regulacji temperatury powietrza

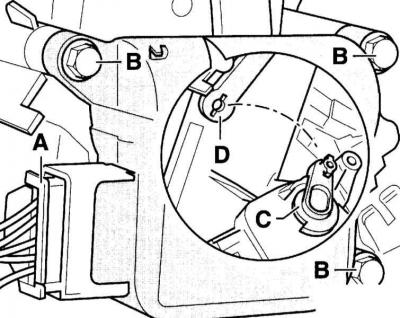

1. Odłącz złącze (A) i wyjmij śrubę (B).



2. Odłączyć dźwignię silnika (C) od korbowodu (D) i wyjąć silnik.

Silnik napędu klapy centralnej

1. Zdejmij kieszeń po stronie kierowcy, patrz rozdział Wyjmowanie i zakładanie kieszeni po stronie kierowcy.

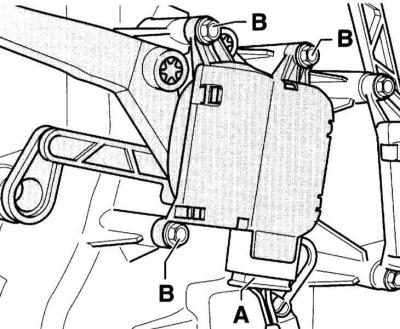

2. Odłącz złącze (A), odkręć śrubę (B) i wyjmij silnik elektryczny.

Silnik elektryczny do napędu lewej klapki regulacji temperatury powietrza

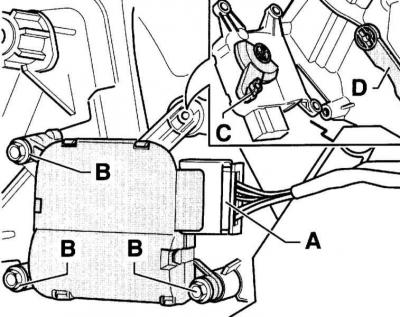

1. Odłącz złącze (A) i wyjmij śruby (B).



2. Odłączyć dźwignię silnika (C) od korbowodu (D) i wyjąć silnik.

Sprawdzanie silnika elektrycznego

Aby przetestować silnik elektryczny konieczne jest wykonanie specjalnego kabla.

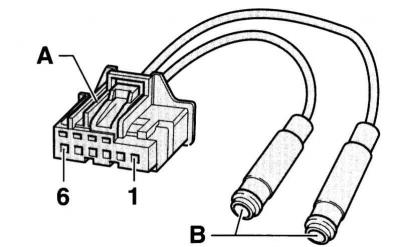

1. Zastosować wtyczkę (A) AUDI 8D0 972 706. Do styków (5) i (6) podłączyć przewody o przekroju 0,25 mm². Podłącz zwykłe zaciski krokodylkowe (B) do pozostałych końców przewodów.



2. Podłącz wtyczkę do silnika elektrycznego, a zacisk krokodylkowy do źródła zasilania 12 V DC. Silnik elektryczny powinien się zatrzymać. Zmiana biegunowości powinna spowodować zmianę kierunku obrotów.

Instalacja

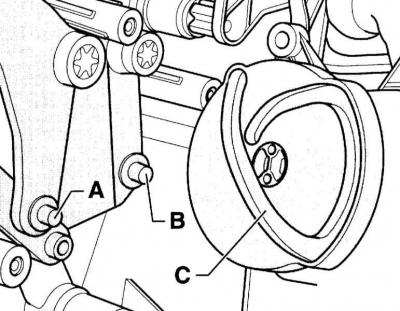

1. Zamontuj silnik elektryczny tak, aby czopy (A) i (C) pasowały do rowka podkładki krzywkowej (C).

Ostrzeżenie: Załączona ilustracja przedstawia silnik napędu klapy centralnej.

2. Poprowadź wiązkę przewodów w taki sposób, aby nie stykała się z ruchomymi częściami, np. dźwignią silnika elektrycznego.



3. Dalszą instalację przeprowadza się w kolejności odwrotnej do demontażu.

4. Podłącz ujemny (-) przewód akumulatora.

Ostrzeżenie: Postępuj zgodnie z instrukcjami podanymi w rozdziale Wymiana baterii.

5. Wykonaj podstawową konfigurację za pomocą narzędzia diagnostycznego. Odczytaj informacje z pamięci błędów i usuń je (praca stacji obsługi).
