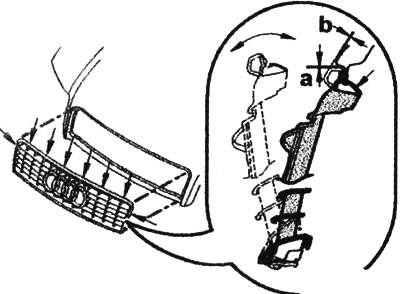

Osłona chłodnicy: rozmiar a = 1,5±0,5 mm; rozmiar b=0,7±0,5 mm
2. Złóż kratkę u góry i zdejmij ją u dołu.
3. Podczas montażu kratki nanieś smar na uszczelkę poliuretanową. Na dnie połóż kratkę (zwróć uwagę na centrowanie!) i obróć go zgodnie z kierunkiem strzałki.
4. Należy zwrócić uwagę na zachowanie wymiarów montażowych. Po zamocowaniu kratki powinno być słyszalne wyraźne kliknięcie.
5. Aby wyjąć haczyk wędkarski, odkręć nakrętki sześciokątne i wyjmij haczyk.

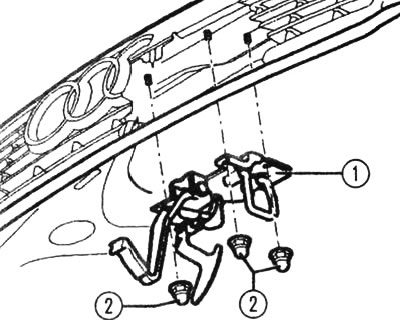

Haczyk wędkarski: Hak 1 przykręcamy za pomocą nakrętek sześciokątnych 2
6. Podczas montażu haka dokręć nakrętki momentem 11 Nm.
7. Jeśli chcesz zdjąć dolną część zatrzasku maski 1, odłącz linkę Bowdena służącą do odblokowywania i blokowania maski. Następnie odkręć cztery śruby 2 i zdejmij dolną część zamka.

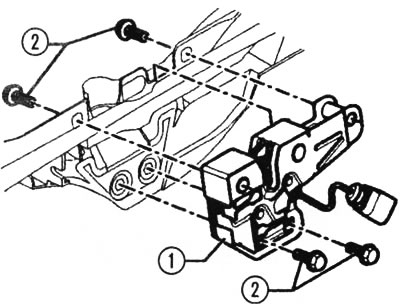

Dolna część zatrzasku maski: Dolna część zatrzasku maski 1 zabezpieczona jest czterema śrubami 2
8. Aby wyregulować daszek, należy przesunąć dolną część zatrzasku w górę lub w dół.
9. Po zamknięciu kaptura ogranicznik powinien znajdować się tuż przy wewnętrznej stronie arkusza.

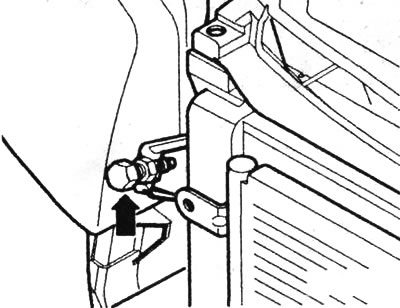

Zatrzymanie: Zatrzymanie znajduje się tuż przy wewnętrznej stronie arkusza
10. Podczas regulacji położenia reflektorów ogranicznik ustawia się wyłącznie w celu dokładnej regulacji. Moment dokręcania: 15 Nm.
