Lusterka boczne i ich elementy — wymontowanie i zamontowanie (Audi A4 B5)

Szkło lustrzane

Wymiana

Uwaga! Wykonywanie codziennych operacji. Nosić okulary ochronne i rękawice.

1. Wyreguluj położenie szkła lusterka tak, aby jego dolna krawędź wystawała z obudowy lusterka.

2. Zaklej krawędzie obudowy lustra taśmą, aby uniknąć ich uszkodzenia podczas zdejmowania szkła.

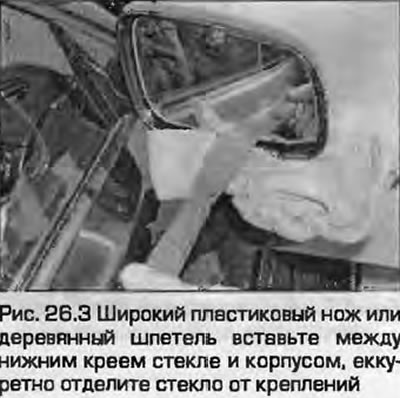

3. Używając szerokiego plastikowego noża lub drewnianej szpatułki, najpierw włóż ją między dolną krawędź szkła a korpus, ostrożnie oddziel szkło od elementów mocujących. Gdy poczujesz, że dolna krawędź odstaje, przesuń szpatułkę do góry i podważ górną krawędź szklanki. Nie należy stosować siły, aby uniknąć pęknięcia szkła lub obudowy (rysunek 26.3).

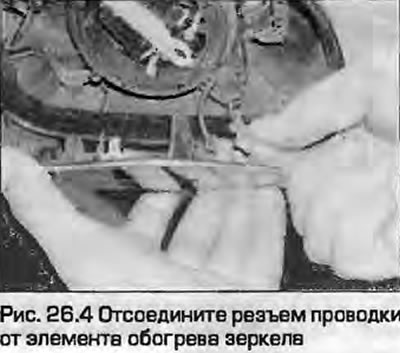

4. Jeżeli występuje, odłączyć złącze przewodów od elementu grzejnego lustra (rysunek 26.4).

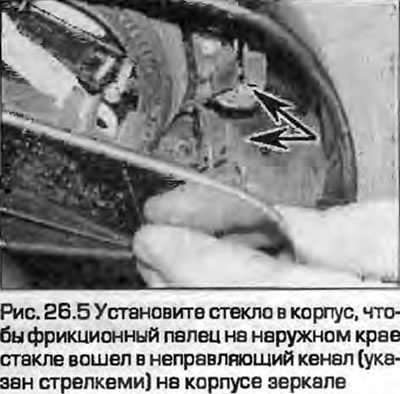

5. Podłącz złącze przewodu elementu grzejnego do nowego szkła i zamontuj szkło w obudowie tak, aby sworzeń cierny na zewnętrznej krawędzi szkła wszedł w kanał prowadzący na obudowie lustra (rysunek 26.5). Naciśnij środek szkła, aby zamocować je w uchwycie. Na koniec należy sprawdzić działanie napędu elektrycznego.

Obudowa lusterka

Wymiana

6. Obudowę lusterka, pomalowaną w kolorze nadwozia, można wymienić bez konieczności demontażu całego lusterka.

7. Zdejmij szkło lusterka – patrz powyżej.

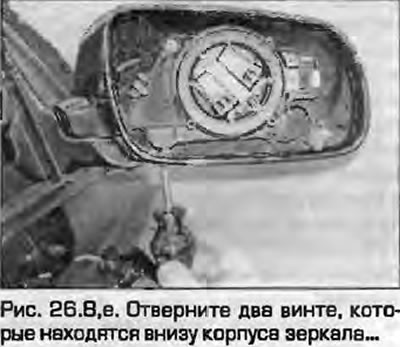

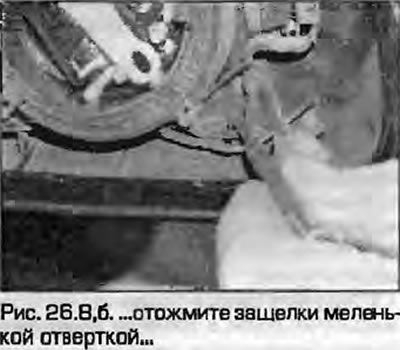

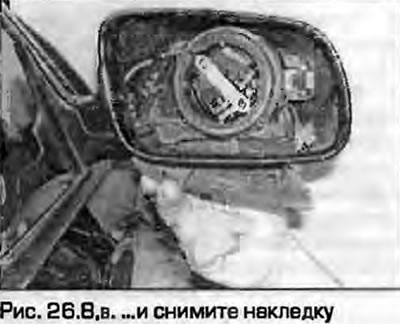

8. Odkręć dwie śruby znajdujące się na spodzie obudowy lusterka, naciśnij zatrzaski małym śrubokrętem i zdejmij pokrywę (rysunek 26,8, a-b).

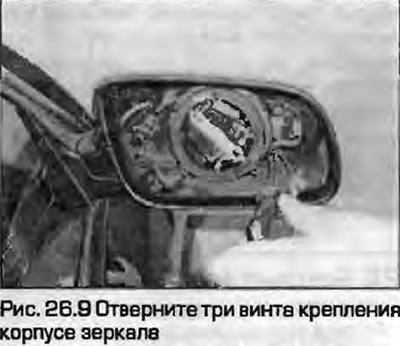

9. Odkręć trzy śruby mocujące obudowę lusterka (rysunek 26.9).

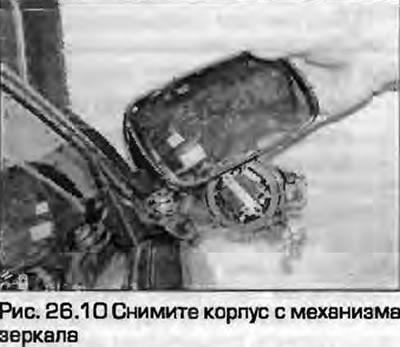

10. Zdejmij obudowę z mechanizmu lusterka (rysunek 26.10).



11. Zamontuj nową obudowę w odwrotnej kolejności.

Cały zespół luster

Wyjmowanie

12. Zdejmij panel wykończeniowy drzwi zgodnie z opisem w akapit 17.

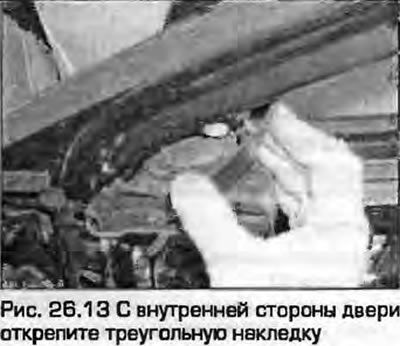

13. Od wewnętrznej strony drzwi odkręć trójkątną listwę. Zdejmij uszczelkę piankową (rysunek 26.13).

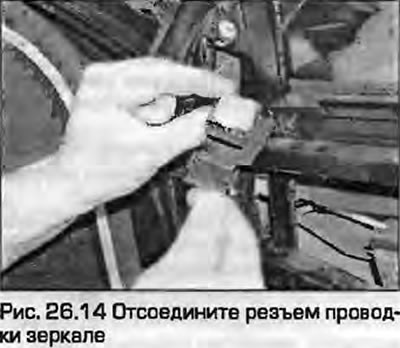

14. Odłącz złącze przewodów lusterka (rysunek 26.14).

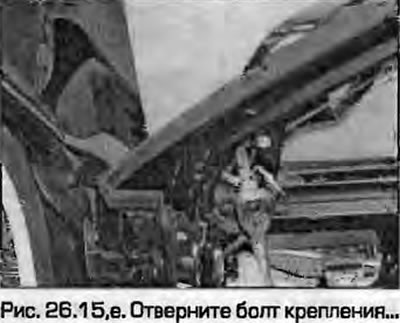

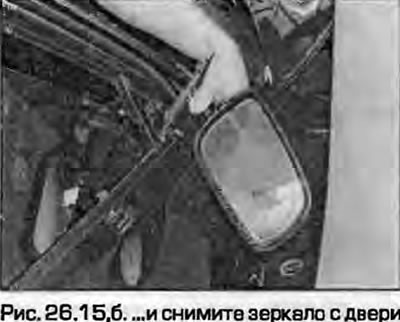

15. Odkręć śrubę mocującą i zdejmij lustro z drzwi (rysunek 26,15, a, b). Przeprowadź złącze przewodów przez otwór w drzwiach i usuń uszczelkę.


16. Aby zdemontować mechanizm lustra, należy zdjąć szkło lustra zgodnie z powyższym opisem. Odkręć śruby mocujące i wyjmij mechanizm z obudowy.

Instalacja

17. Montaż - procedura odwrotna. Sprawdź działanie mechanizmu regulacyjnego.
