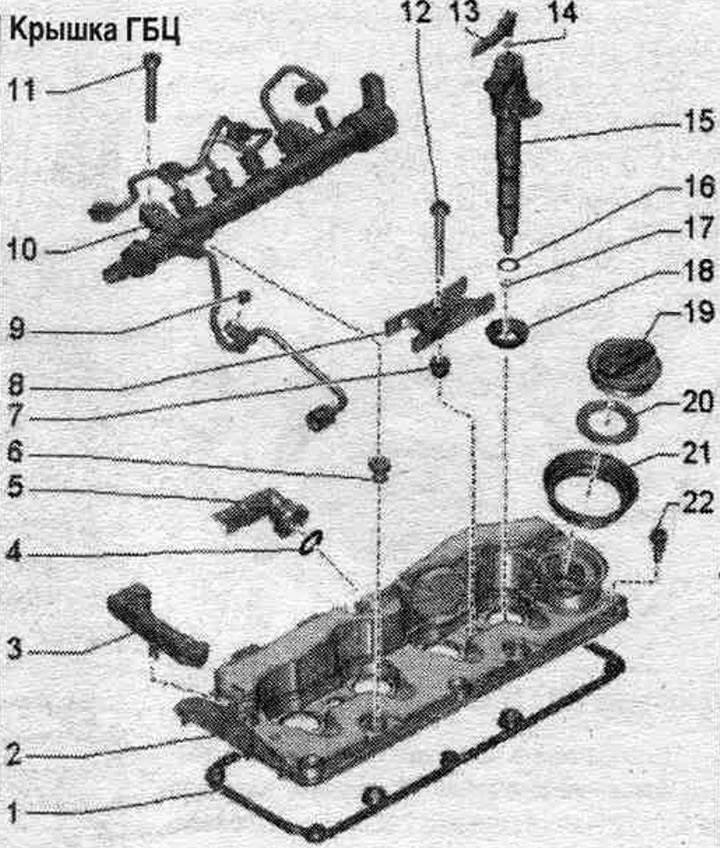

Вечка ГБЦ
1. Пракладка: замена пры пашкоджанні або негерметычнасці.
2. Вечка ГБЦ.
3. Трымальнік: для вакуумных магістраляў і правадоў.
4. Ушчыльн. кольца круглага перасеку; замяніць.
5. Шланг: вентыляцыі картэра коленвала; для зняцця націснуць на кнопкі разблакіроўкі.
6. Ушчыльняльная ўтулка размеркавальніка паліва: замена пры пашкоджанні ці негерметычнасці.
7. Асадка.
8. Заціск.
9. Болт.
10. Размеркавальнік паліва; не мяняць выгіб трубаправодаў высокага ціску.
11/12. Ніт.
13. Зваротная топл. магістраль.
14. Ушчыльн. кольца круглага сячэння: замяніць.
15. Фарсунка.
16. Ушчыльн. кольца круглага сячэння: замяніць.
17. Меднае ўшчыльн. кольца: замяніць.
18. Ушчыльн. абшэўка фарсункі; замяніць.
19. Вечка.
20. Пракладка крышкі.
21. Асадка.
22. Болт: замяніць пры пашкоджаным ушчыльненні.
Вечка ГБЦ - момант і паслядоў, зацяжкі
Зацягнуць балты вечка ГБЦ у паслядоў. "1...6" момантам 9 Нм. Прасачыць за тым, каб у становішчы вечка ГБЦ не было перакосаў.
Зняцце

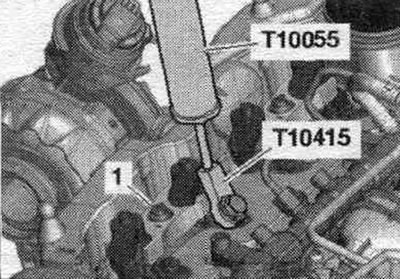

Зняць блок сіст. ўпырску.

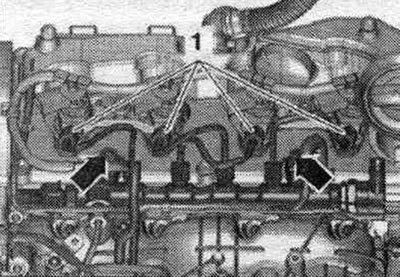

Зняць размеркавальнік паліва.

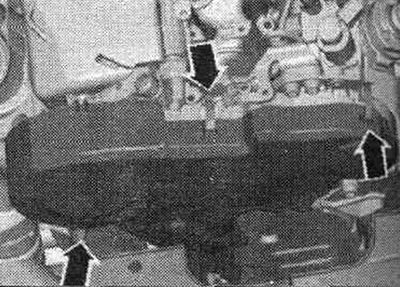

Расціснуць клямкі "стрэлкі", зняць ахоўную накладку зубчастага рамяня.

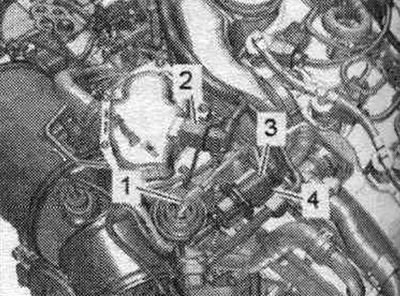

Раз'яднаць штэкерныя злучэнні "2, 3, 4". вызваліць правады. Зняць і вызваліць вакуумны шланг "1".

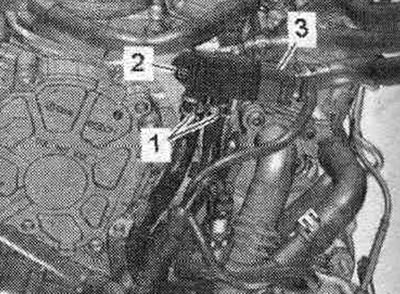

Вывярнуць ніт "2" і вызваліць шланга "1" на кранштэйне. Адкласці датчык рознасці ціскаў "G505" таму.

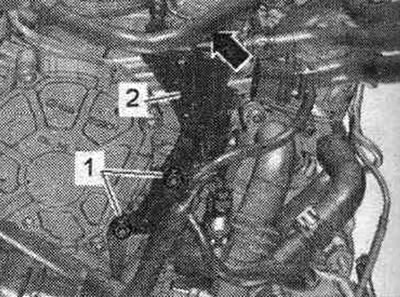

Вызваліць паляць правадоў "стрэлка". Выкруціць гайкі "1" і зняць трымальнік "2".

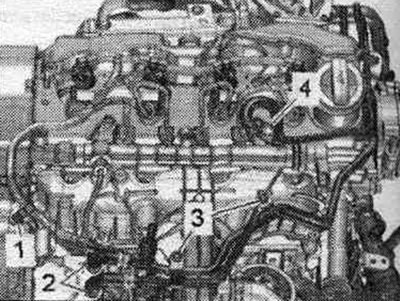

Выкруціць балты "1, 3". Зняць топл. шлангі, прыслабіўшы для гэтага шлангавыя хамуты "2". Адцягнуць топлю. магістралі ад крышкі ГБЦ уверх і адціснуць іх у бок. "Паз. 4" не ўлічваць.

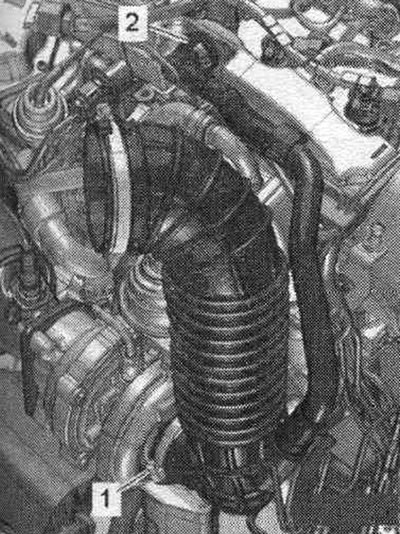

Адлучыць шланг "2" вентыляцыі картэра коленвала, для гэтага націснуць кнопкі разблакіроўкі. "Паз. 1" не ўлічваць.

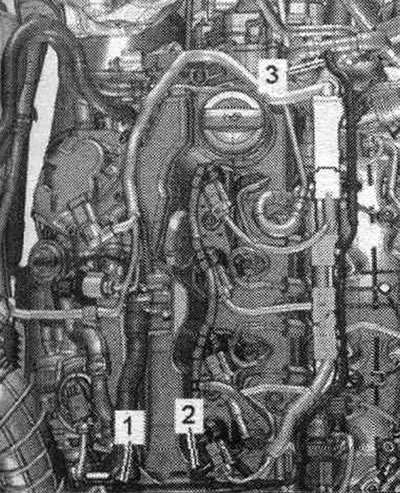

Зняць вакуумны шланг "2". Зняць трымальнік "1" крышкі ГБЦ і адкласці ў бок. "Паз. 3" не ўлічваць.

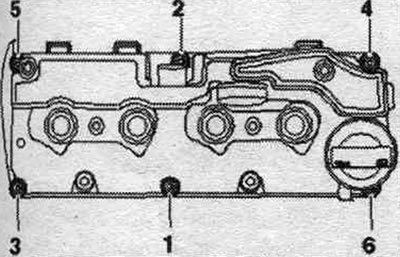

Прыслабіць балты вечка ГБЦ у паслядоў. "6...1" і выкруціць іх.
Ўстаноўка

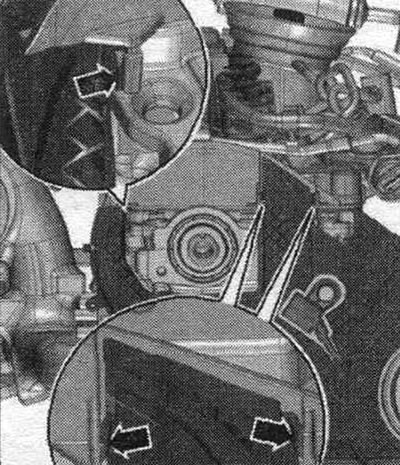

Ўстаноўка ў зваротным парадку. Замяніць ушчыльн. кольца круглага перасеку. Усе шлангавыя злучэнні замацаваць шлангавымі хамутамі адпаведнай серыі. Пры пашкоджанні або негерметычнасці замяніць пракладку і балты вечка ГБЦ. Замяніць асадкі і ўшчыльн. кольцы фарсунак пры пашкоджанні або негерметычнасці. Зацягнуць балты вечка ГБЦ. Сачыць за тым, каб вечка ГБЦ была правільна заціснутая ў кажусе зубчастага рамяня "стрэлкі". Для навочнасці мант. становішча паказана пры знятай шасцярні распредвала.
Праверыць зазор паміж ступіцай і кажухом зубчастага рамяня. Усталяваць размеркавальнік паліва і фарсункі ўпырску. Электрычныя злучэнні і пракладка правадоў. Выдаліць паветра з топл. сіст..

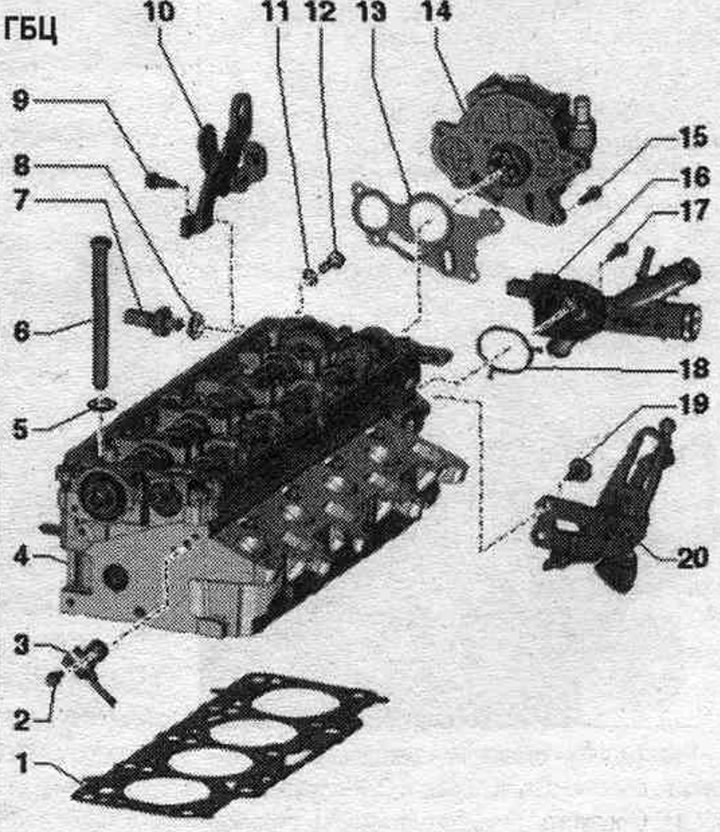

ГБЦ
1. Ушчыльненне ГБЦ: замяніць; пасля замены замяніць ОЖ і алей.
2. Болт: уставіць з разьбовым лакам; 10 Нм.
3. Датчык Хола "G40": для становішча распредвала.
4. ГБЦ: пакласці дэмантаваную ГБЦ на падшэўку з пенапласту, у адваротным выпадку магчыма пашкоджанне свечак напальвання: нельга апрацоўваць; перад усталёўкай праверыць наяўнасць 2 цэнтравальных утулак алеяў. помпы і блока цыліндраў; пасля замены замяніць ОЖ і алей.
5. Падкладная шайба.
6. Болт: замяніць; улічваць паслядоў, пры адварочванні.
7. Датчык ціску алею "F1": ціск пераключэння 0,3...0,6 бар; праверыць; 20 Нм.
8. Ушчыльн. абшэўка: замяніць.
9. Болт: 20 Нм.
10. Вуш для падвескі рухавіка.
11. Ушчыльн. абшэўку: замяніць.
12. Разьбовая пробка: 20 Нм.
13. Пракладка: замяніць.
14. Вакуумная помпа.
15. Болт.
16. Злучальны патрубак шлангаў сістэ. астуджэнні: з датчыкам тэмпературы ОЖ "G62"; малюнак не адпавядае выкананню ў а/м.
17. Болт.
18. Пракладка: замяніць.
19. Болт: 20 Нм.
20. Вуш для падвескі рухавіка.
ГБЦ - наступная. і момант зацяжкі нітаў

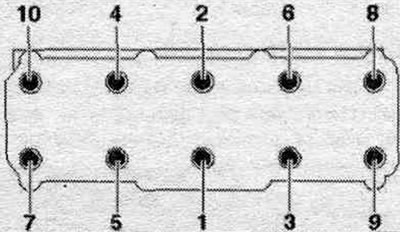

Замяніць балты, якія зацягваліся з даваротам.
Зацягнуць балты ў 4 этапы ў паказанай паслядоў..
| Этап | Ніты | Момант зацяжкі/кут давароту |
| 1 | "1...10" | 30 Нм |
| 2 | "1...10" | 50 Нм |
| 3 | "1...10" | давярнуць на 90° |
| 4 | "1...10" | давярнуць на 90° |
Маркіроўка пракладкі ГБЦ

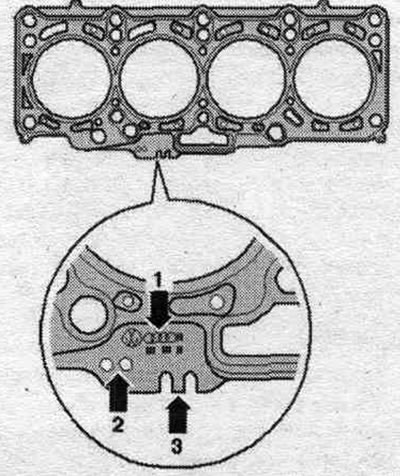

1. Нумар запчасткі. 2. Адтуліны. 3. Не ўлічваць.
Указанне: Таўшчыня усталёўванай пракладкі ГБЦ залежыць ад выступу поршняў. Калі замяняецца толькі пракладка ГБЦ, варта выкарыстоўваць новую пракладку з тым жа абазначэннем. што і старая.
Зняцце і ўстаноўка ГБЦ

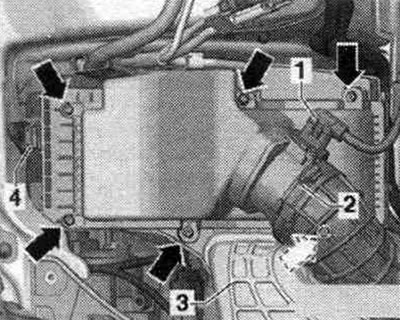

Зняць перадпакой сценку водаадводнага палукашка. Зняць корпус возд. фільтра. Зняць зубчасты рамень. Зняць левую, верхнюю трубку ОЖ.

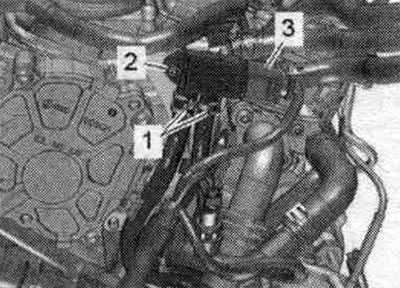

Раз'яднаць штэкернае злучэнне "3" датчыка рознасці ціскаў "G505". Выкруціць ніт "2" і вызваліць шлангі "1" з трымальніка. Адкласці датчык рознасці ціскаў "G505" таму.

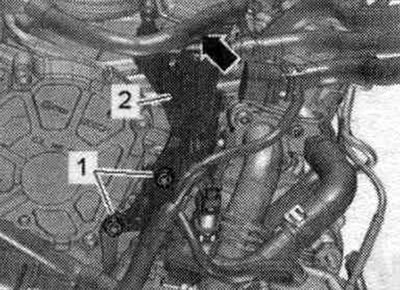

Вызваліць звязак правадоў "стрэлка". Выкруціць гайкі "1" і зняць трымальнік "2".

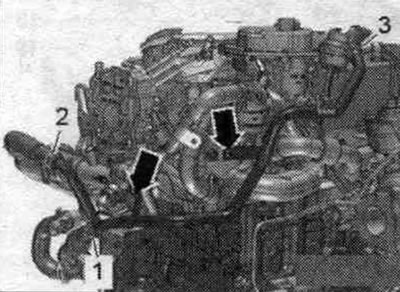

Выкруціць ніт і гайку "стрэлкі". Зняць шланг ОЖ, прыслабіўшы шлангавы хамут "3". Заднюю правую трубку сістэ. астуджэнні адціснуць у бок. "Паз. 1, 2" не ўлічваць.

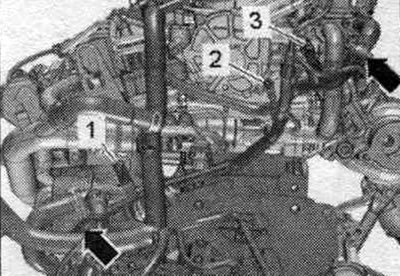

Раз'яднаць штэкернае злучэнне "3". Выкруціць ніт "1". Зняць шлангі ОЖ з трубкі ОЖ, для гэтага прыслабіць шлангавыя хамуты "стрэлкі". Адкласці датчык рознасці ціскаў таму. "Паз. 2" не ўлічваць.

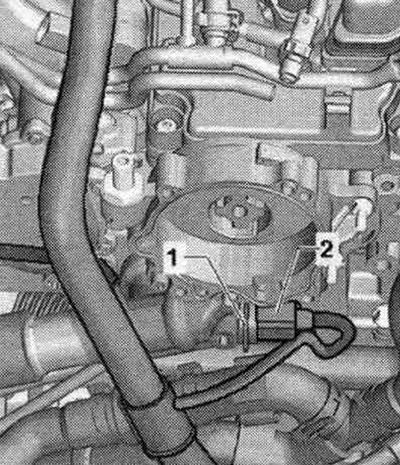

Раз'яднаць штэкернае злучэнне "2" датчыка тэмпературы ОЖ "G62". "Паз. 1" не ўлічваць.

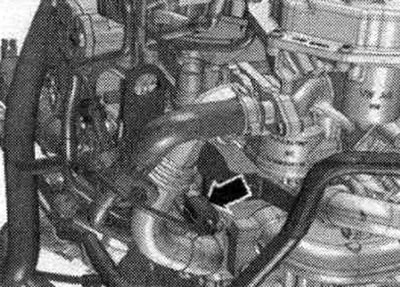

Раз'яднаць штэкернае злучэнне "стрэлка" датчыка ціску алею "F1".

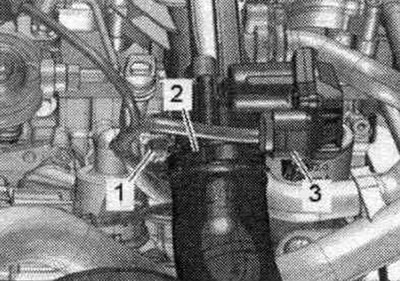

Выкруціць ніт "1" накіроўвалай трубкі масловымяральнага маца. Раз'яднаць штэкернае злучэнне "3" блока кіравання дросельнай засланкі "J338". "Паз. 2" не ўлічваць.

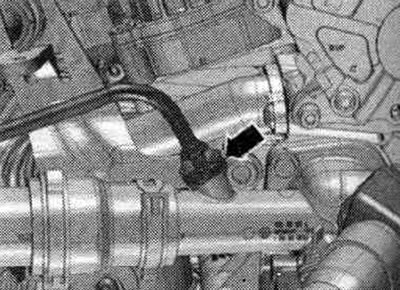

Зняць крышку ГБЦ. Зняць магістраль сістэ. астуджэнні, для чаго расціснуць крапежныя клямкі "стрэлкі".

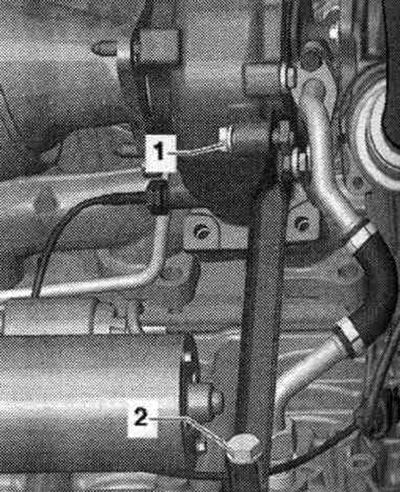

Прыслабіць ніт "1" турбанагнетальніка. "Паз. 2" не ўлічваць.

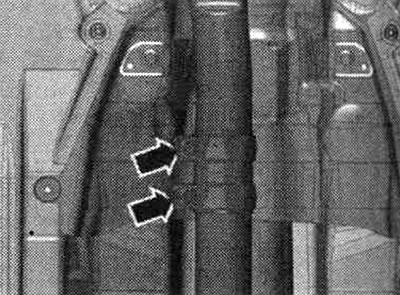

Прыслабіць заціскную ўтулку "стрэлкі".

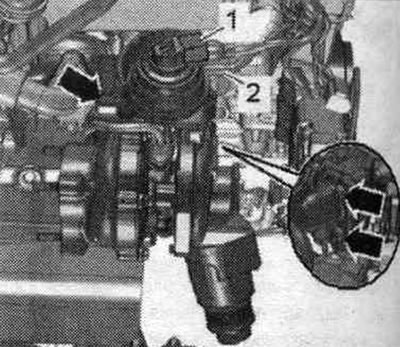

Выкруціць гайкі "стрэлкі" турбанагнетальніка. "Паз. 1, 2" не ўлічваць. Вызваліць звязак правадоў на ГБЦ.

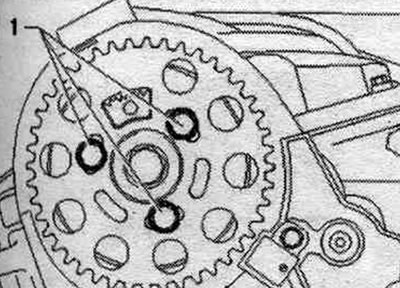

Выкруціць балты "1" і зняць шасцярню зубчастага рамяня распредвала.

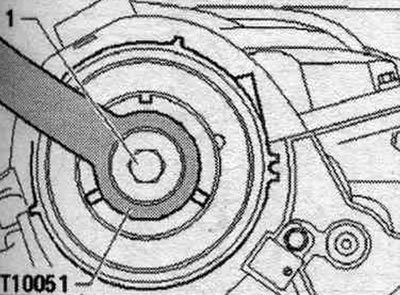

Выкруціць ніт "1" калодкі распредвала, пры гэтым утрымліваць контрапорай "Т10051". Выкруціць ніт прыкладна на 2 абарачэння.

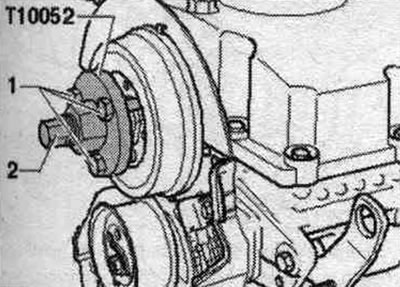

Прыставіць здымнік "Т10052" да ступіцы распредвала і ўкруціць балты "1" у ступіцу. Для зняцця калодкі распредвала ўкруціць ніт "2" і ўтрымліваць за шасцікантовік (на 30) здымніка. Зняць ступіцу з конусу распредвала.

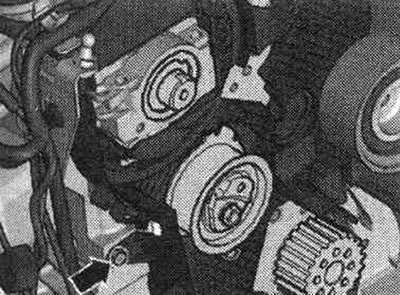

Выкруціць ніт "стрэлка" задняга кажуха зубчастага рамяня.

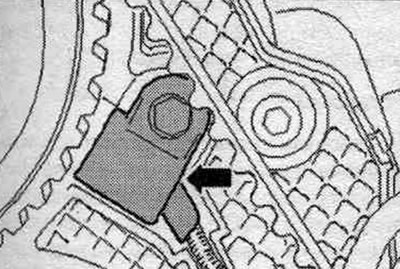

Выкруціць ніт датчыка Хола "G40" "стрэлка", адкласці датчык Хола "G40" у бок.

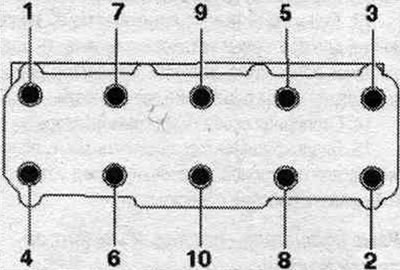

Прыслабіць балты ГБЦ у паслядоў. "1...10". Для вымання ГБЦ неабходны 2 механік. Зняць нацяжны ролік зубчастага рамяня пры выманні ГБЦ з усталявальнага штыфта.
Вызваліць ГБЦ назад з задняга кажуха - зубчастага рамяня і адначасова з гэтым зняць нацяжны ролік. Прасачыць за тым, каб не пашкодзіць масласлівую магістраль турбанагнетальніка. Пакласці ГБЦ так, каб не перагнуць маслазліўную магістраль. Пры неабходнасці падкласці пад выпускны калектар драўляны брусок. Небяспека пашкоджання стрыжняў свечак напальвання пры ўстаноўцы ГБЦ. Знятую ГБЦ з усталяванымі свечкамі напальвання забараняецца ставіць на паверхню прылягання, бо стрыжні свечак напальвання злёгку выступаюць за паверхню прылягання.
У а/м з рухавіком 2,0 4V Common Rail TDI усталёўваюцца выключна сталёвыя свечкі напальвання.
Ўстаноўка
Асцярожна! Небяспека пашкоджання ўшчыльняльнай паверхні. Асцярожна выдаліць з ГБЦ і блока цыліндраў рэшткі герметыка. Не дапушчаць адукацыі доўгіх драпін ці задиров. Небяспека пашкоджання блока цыліндраў. У глухіх адтулінах нітаў мацавання ГБЦ не павінна быць алею або ОЖ. Пры рамонце асцярожна выдаліць з ГБЦ і блока цыліндраў рэшткі герметыка. Не дапушчаць адукацыі доўгіх драпін ці задиров. Асцярожна выдаліць рэшткі пасля апрацоўкі мянташкам і шліфоўкі. Новае ўшчыльненне ГБЦ варта вымаць з пакавання непасрэдна перад усталёўкай. Для прадухілення пашкоджання сіліконавага пласта і паз пракладкі ГБЦ варта асоба асцярожна звяртацца з пракладкай. Небяспека пашкоджання адкрытых клапанаў. Пры ўсталёўцы абменнай ГБЦ варта здымаць пластыкавы цокаль для абароны адчыненых клапанаў толькі пры непасрэдным судотыку яго з ГБЦ. Небяспека пашкоджання клапанаў і дна поршні пасля працы з затамкавым механізмам. Каб пераканацца ў тым, што ніводны клапан пры працы не датыкаецца з ГБЦ, варта асцярожна пракруціць коленвал як мінімум на 2 абарачэння. Замяніць балты, якія зацягваліся з даваротам. Замяніць самостопорящиеся гайкі, абшэўкавыя ўшчыльненні, пракладкі і ўшчыльн. кольцы. Дапрацоўка ГБЦ рухавікоў TDI забаронена. Калі ўсталёўваецца ГБЦ з абменнага фонду, варта вышмараваць паверхні дотыку паміж каромыслам і корпусам падшыпніка распредвалов. Усе шлангавыя злучэнні замацаваць шлангавымі хамутамі адпаведнай серыі. Пасля замены ГБЦ ці пракладкі ГБЦ неабходна цалкам замяніць ОЖ і алей.
Перад усталёўкай ГБЦ выдаліць стопар коленвала "Т10050" і павярнуць коленвал супраць кірункі кручэння вала рухавіка, пакуль усе поршні не будуць стаяць раўнамерна ніжэй "ВМТ". Калі на блоку цыліндраў няма центровочных утулак для цэнтроўкі блока цыліндраў і ГБЦ, тое варта ўсталяваць іх. Улічваць маркіроўку пракладкі ГБЦ.
1. Нумар запчасткі. 2. Адтуліны. 3. Не ўлічваць.
Указанне: Пасля замены пракладкі ГБЦ ці ГБЦ абраць новую пракладку ГБЦ у адпаведнасці з лікам адтулін у старой пракладцы. Калі былі замененыя дэталі кривошипно-шатуннага механізму, то новую пракладку ГБЦ варта выбіраць паводле вымярэнняў выступу поршняў у становішчы "ВМТ".

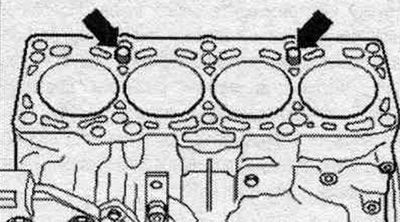

Накласці пракладку ГБЦ на цэнтравальныя ўтулкі "стрэлкі" у блоку цыліндраў. Мантажнае становішча пракладкі ГБЦ: маркіроўкай "верх" ці нумарам запчасткі да ГБЦ.

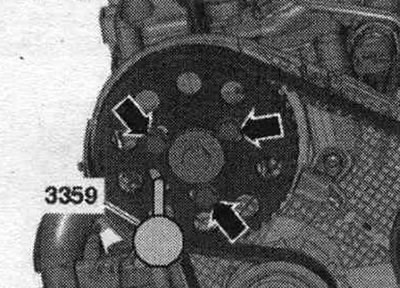

Уставіць ГБЦ штыфтавым нітам нацяжнога роліка зубчастага рамяня ў выманне ахоўнага кажуха зубчастага рамяня ззаду і адначасова насадзіць нацяжны ролік. Звярнуць увагу на правільную пракладку провада да датчыка Хола "G40". Устанавіць ГБЦ. Усталяваць балты ГБЦ і ўкруціць іх ад рукі да ўпора. Зацягнуць балты ГБЦ. Усталяваць задні кажух зубчастага рамяня, ступіцах і шасцярню зубчастага рамяня распредвала. Зафіксаваць ступицу распредвала з дапамогай стопорного штыфта помпы сістэ. упырску "3359". "Стрэлкі" не ўлічваць.

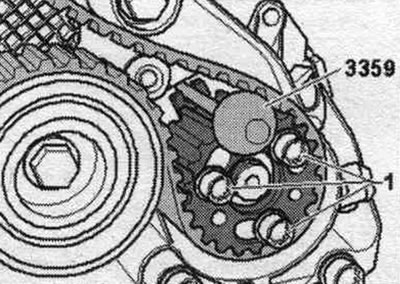

Зафіксаваць ступицу помпы высокага ціску з дапамогай стопорного штыфта помпы сістэ. упырску "3359". "Паз. 1" не ўлічваць.

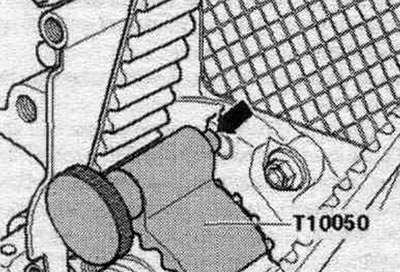

Круціць коленвал у кірунку кручэння рухавіка датуль, пакуль цапфа "стрэлка" стопара коленвала "Т10050" пры кручэнні не ўвойдзе ва ўшчыльн. фланец. Усталяваць зубчасты рамень (адрэгуляваць фазы ГРМ).
Ўстаноўка ў зваротным парадку. Усталяваць вечка ГБЦ. Усталяваць поликлиновой рамень. Усталяваць заднюю трубку ОЖ. Усталяваць турбанагнетальнік. Электрычныя злучэнні і пракладка правадоў. Устанавіць накіроўвалую трубку маславымяральнага маца. Падлучыць паветраводныя шлангі пры дапамозе разьбовых хамутоў. Усталяваць заднюю правую трубку ОЖ. Устанавіць датчык рознасці ціскаў "G505". Устанавіць левую верхнюю трубку ОЖ. Усталяваць корпус возд. фільтра. Усталяваць перадпакой сценку водаадводнага палукашка. Замяніць алей. Замяніць ОЖ.
