Змест: Алейны картэр, алей. помпа, блок… ↓ Алейны паддон - паслед. і момант… ↓ Зняцце і ўстаноўка алей. помпы ↓ Зняцце модуля балансірнага вала ↓

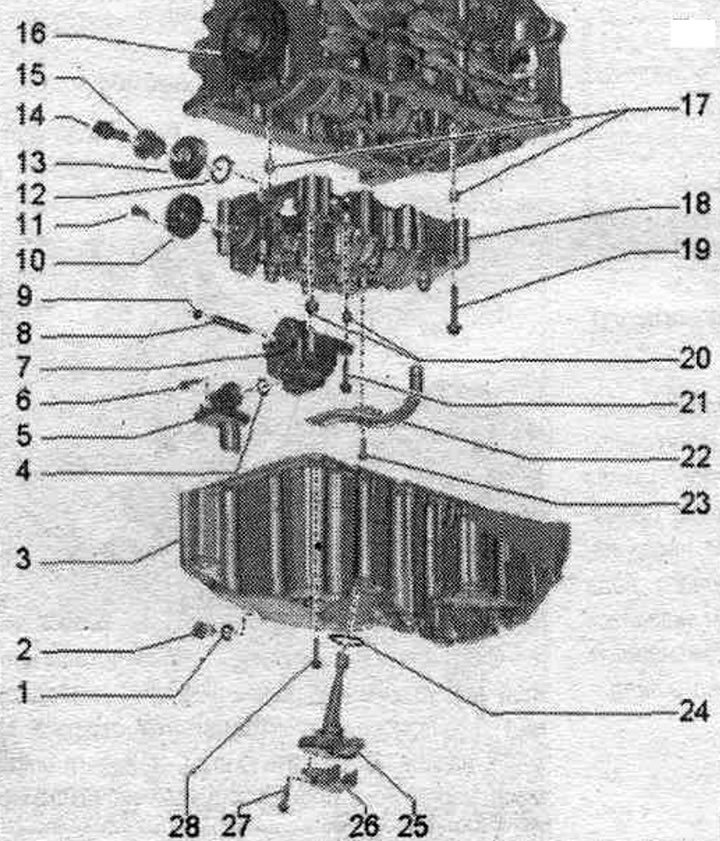

Алейны картэр, алей. помпа, блок балансірных валаў
1. Ушчыльн. абшэўка: замяніць.
2. Разьбовая пробка маслазліўной адтуліны: 30 Нм.
3. Алейны паддон.
4. Болт: 9 Нм.
5. Які ўсмоктвае трубаправод: пры забруджваннях ачысціць сеткаваты фільтр.
6. Ушчыльн. кольца круглага сячэння: замяніць.
7. Алейная помпа: перад усталёўкай пракантраляваць, на месцы ці абедзве ўсталявальныя ўтулкі для цэнтроўкі модуля балансірнага вала на блоку цыліндраў.
8. Прывадны вал алей. помпы.
9. Стопорное кольца: павінна прылягаць у падставе пазы; пашкоджанае або перацягнутае стопарнае кольца падлягае замене.
10. Цыліндрычнае зубчастае кола балансірнага вала.
11. Болт: замяніць; 20 Нм + 90°.
12. Шайба ўпартага падшыпніка прамежкавага зубчастага кола; замяніць; для мантажу прамежкавай шасцярні зафіксаваць на модулі балансірных валаў змазкай.
13. Прамежкавае зубчастае кола: замяніць: для дасягнення патрэбнага зазору профіля зуба на новым прамежкавым зубчастым коле нанесена пакрыццё, якое за рахунак зносу забяспечвае правільны зазор; мант. становішча: нумар дэталі павінен быць бачным; звярнуць увагу на правільную пасадку шайбы ўпартага падшыпніка.
14. Болт: з падкладной шайбай; замяніць; 90 Нм + 90°.
15. Ступіца прамежкавага зубчастага кола; замяніць.
16. Зубчастае кола коленвала.
17. Цэнтравачныя ўтулкі.
18. Блок балансірных валаў: перад усталёўкай пракантраляваць, на месцы ці абедзве ўсталявальныя ўтулкі для цэнтроўкі блока балансірных валаў на блоку цыліндраў.
19. Болт: замяніць.
20. Цэнтравачныя ўтулкі.
21. Болт: 9 Нм.
22. Маслазаборная трубка.
23. Болт: 9 Нм.
24. Ушчыльн. абшэўка: замяніць.
25. Датчык ўзроўню і тэмпературы алею "G266".
26. Вечка датчыка ўзроўню і тэмпературы алею "G266".
27. Болт: самакантрывальны; замяніць; 9 Нм.
28. Болт: замяніць.

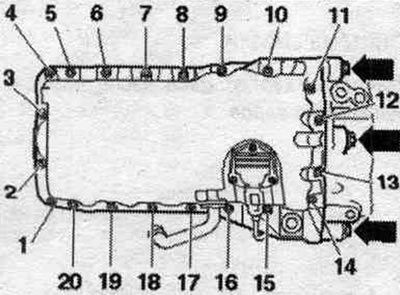

Алейны паддон - паслед. і момант зацяжкі
Зацягнуць балты ў 3 этапы.
| Этап | Ніты | Момант зацяжкі |
| 1 | "1...20" | крыж-накрыж 5 Нм |
| 2 | "стрэлкі" | 40 Нм |
| 3 | "1...20" | зацягнуць паэтапна крыж на крыж з завяршальным момантам зацяжкі 13 Нм |
Мантажнае становішча шайбы ўпартага падшыпніка

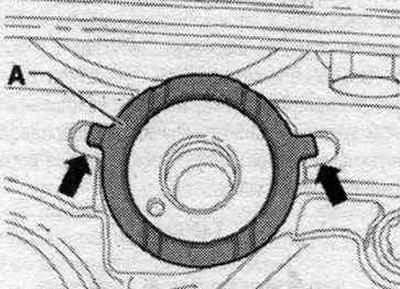

Асцярожна! Небяспека праслізгвання шайбы ўпартага падшыпніка за прамежкавую шасцярню. Прасачыць за тым, каб шайба ўпартага падшыпніка "А" пры ўсталёўцы прамежкавай шасцярні не выслізнула праз няроўнасці корпуса модуля балансірнага вала "стрэлкі" і тым самым у наступным апынулася заціснутай. Пры неабходнасці зафіксаваць змазкай на корпусе модуля балансірнага вала.
Модуль балансірнага вала - пасля, і момант зацяжкі нітаў

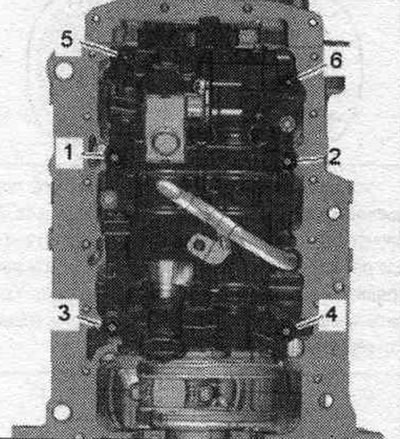

Замяніць балты, якія зацягваліся з даваротам.
Зацягнуць балты модуля балансірнага вала ў наступным парадку.
| Этап | Ніты | Момант зацяжкі/кут давароту |
| 1 | "1...6" | зацягнуць ад рукі ў паслядоў. |
| 2 | "1...6" | папярэдне зацягнуць балты ў паслядоў, момантам; 6 Нм |
| 3 | "1...4" | зацягнуць момантам зацяжкі 20 Нм |
| 4 | "5 і 6" | зацягнуць момантам зацяжкі 13 Нм |
| 5 | -1 — 6- | давярнуць цвёрдым ключом на 90° у паслядоў. |
Зняцце і ўстаноўка алей. помпы

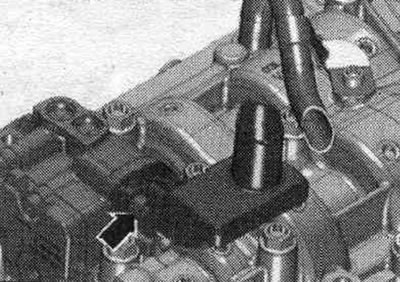

Зняць алейны паддон. Выкруціць ніт "стрэлка" і зняць які ўсмоктвае трубаправод з алей. помпы.

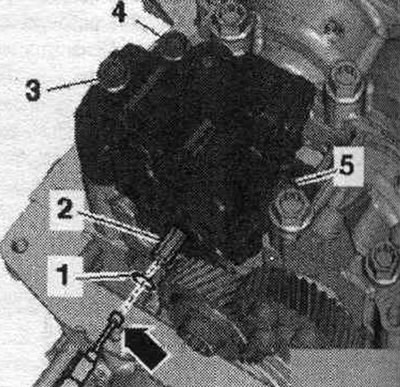

Зняць стопорное кольца "1" пасродкам абцугоў для стопорных кольцаў. Выняць прывадны вал "2" з дапамогай электрамагніта "стрэлка" з масл. помпы. Выкруціць балты "3, 4, 5" і зняць алей. помпа. Ніт прамежкавага зубчастага кола саслабляць забараняецца.
Ўстаноўка

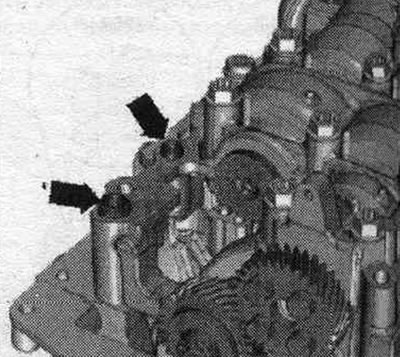

Ўстаноўка ў зваротным парадку. Замяніць ушчыльн. кольца круглага перасеку. Замяніць пашкоджанае або расцягнутае стопарнае кольца. Стопорное кольца павінна прылягаць у падставе пазы. Пры адсутнасці ў алейнай помпе цэнтравальных утулак "стрэлкі" усталяваць іх. Калі на модулі балансірнага вала адсутнічаюць усталявальныя ўтулкі для цэнтроўкі алеяў. помпы, уставіць ўсталявальныя ўтулкі. Усталяваць алейны паддон.
Зняцце модуля балансірнага вала

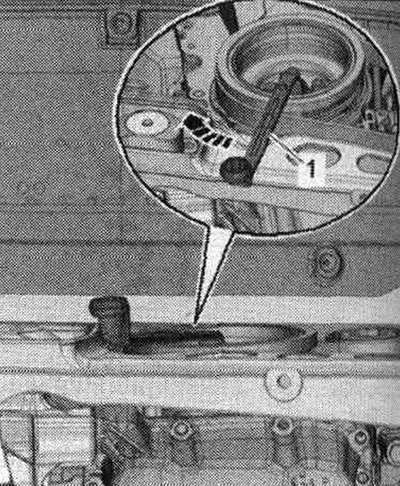

Выняць маславымяральны мац. Зняць алейны паддон. Зняць каўпачок з дэмпфера ваганняў. Правярнуць коленвал пры дапамозе -адаптара- і выгнутага накладнога гаечнага ключа на 1 абарачэння ў кірунку кручэння рухавіка "стрэлка", каб коленвал вярнуўся ў становішча "ВМТ".

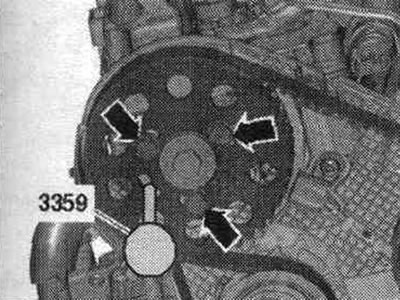

Небяспека пашкоджанні з-за пераскоквання зубчастага рамяня. Пракручваць коленвал толькі ў кірунку кручэння рухавіка. Зафіксаваць ступицу распредвал з дапамогай стопорного штыфта помпы сістэ. упырску "3359". "Стрэлкі" не ўлічваць.
Прыслабіць балты ў паслядоў. "6...1". Выкруціць балты і зняць модуль балансірнага вала з алейнай помпай.
Устаноўка новага модуля балансірнага вала

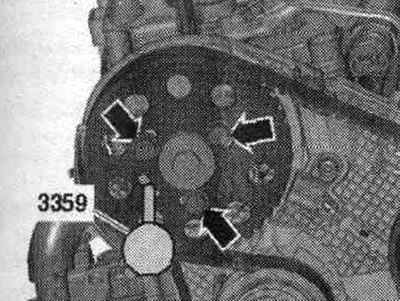

Ступіца зафіксавана з дапамогай стопарнага штыфта для ТНВД "3359". Цыліндрычны зубчасты прывад модуля балансірнага вала павінен усталёўвацца з зазорам профіля зуба ў 0,038...0,072 мм. Для дасягнення патрэбнага зазор профілю зуба на новай прамежкавай шасцярні нанесена пакрыццё адпаведнай таўшчыні. Пакрыццё знаходзіцца на асобных участках перыметра на зубьях. На працягу невялікага прамежку часу пакрыццё зношваецца і з'яўляецца неабходны зазор. Новы модуль балансірнага вала заўсёды павінен усталёўвацца з новай прамежкавай шасцярняй з пакрыццём. Замяніць балты, якія зацягваліся з даваротам.

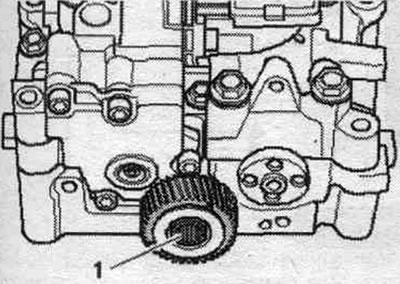

Небяспека праслізгвання шайбы ўпартага падшыпніка за прамежкавую шасцярню. Пры ўсталёўцы модуля балансірнага вала ніт прамежкавай шасцярні вала больш за паказана не саслабляць. Прыслабіць ніт "1" прамежкавай шасцярні прыкладна на 45°. Калі на блоку цыліндраў адсутнічаюць усталявальныя ўтулкі для цэнтроўкі модуля балансірнага вала, уставіць усталявальныя ўтулкі. Паставіць модуль балансірнага вала на блок цыліндраў. Пакрыццё прамежкавай шасцярні не павінна быць пашкоджана.

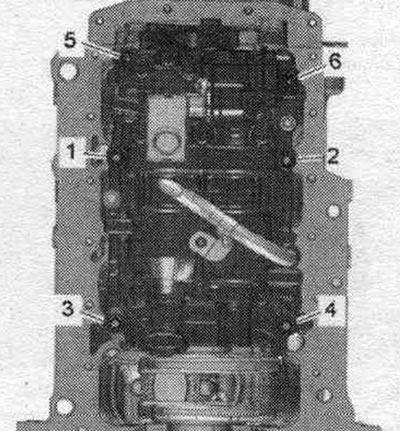

Зацягнуць балты модуля балансірнага вала.

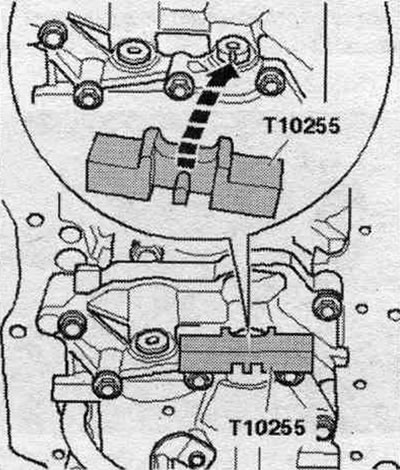

Зафіксаваць балансірны вал з дапамогай стопарнай прынады "Т10255"; пры неабходнасці пракруціць вал. Цапфа стопорной прынады павінна ўвайсці ў пазу балансірнага вала.

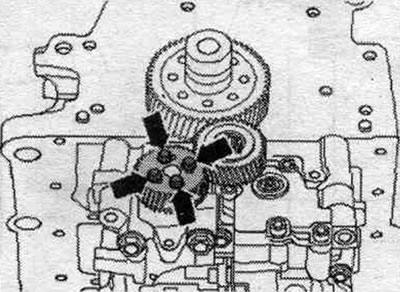

Асцярожна пасадзіць шасцярню на балансірны вал, ссунуўшы пры гэтым прамежкавую шасцярню злёгку ў бок. Пакрыццё прамежкавай шасцярні не павінна быць пашкоджана. Разьбовыя адтуліны балансірнага вала павінны размяшчацца па магчымасці па цэнтры ў падоўжных адтулінах шасцярні балансірнага вала. Калі падоўжныя адтуліны ў шасцярні балансірнага вала не супадаюць з разьбовымі адтулінамі, неабходна павярнуць шасцярню на адпаведны лік зуб'яў і зноў насадзіць яе. Зацягнуць балты "стрэлкі" шасцярні балансірнага вала. Выдаліць стопарную прынаду "Т10255".

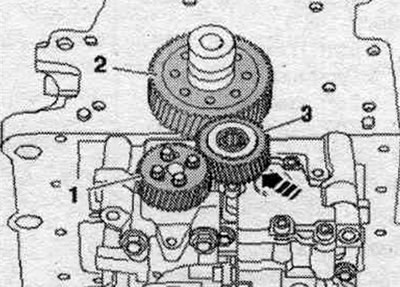

Наступныя 3 этапы працы павінны быць выкананы адначасова (неабходна дапамога 2 механіка). З высілкам уціснуць прамежкавую шасцярню "3", пры неабходнасці пры дапамозе драўлянага бруса, "у кірунку стрэлкі" у зубчастае зачапленне шасцярні "2" і шасцярні балансірнага вала "1". Пры гэтым шасцярню балансірнага вала злёгку пракруціць супраць гадзіннікавай стрэлкі. Зацягнуць балты прамежкавай шасцярні. Выдаліць стопарны штыфт дызельнага ТНВД "3359". Пасля ўсталёўкі на прамежкавай шасцярні не павінна быць люфт пракручванні. Гэта можна праверыць уручную, не прыкладаючы вялікага намаганні.
Ўстаноўка ў зваротным парадку. Усталяваць алейны паддон.
Устаноўка блока балансірных валаў, які раней эксплуатаваўся
Ступіца зафіксавана з дапамогай стопарнага штыфта для ТНВД "3359". Пры ўсталёўцы старога модуля балансірнага вала, пры ўмове, што не былі заменены ні зубчастае кола коленвала, ні сам коленвал, неабходна дзейнічаць як апісана далей. Ні ў якім разе нельга адкручваць прамежкавую шасцярню. Калі ніт прамежкавай шасцярні быў выкручаны ці саслаблены, ці было заменена зубчастае кола коленвала ці сам коленвал, тое неабходна ўсталяваць новую прамежкавую шасцярню з пакрыццём. Замяніць балты, якія зацягваліся з даваротам. Зафіксаваць балансірны вал з дапамогай стопарнай прынады "Т10255"; пры неабходнасці пракруціць вал. Цапфа стопорной прынады павінна ўвайсці ў пазу балансірнага вала. Калі на блоку цыліндраў адсутнічаюць усталявальныя ўтулкі для цэнтроўкі модуля балансірнага вала, уставіць усталявальныя ўтулкі. Паставіць модуль балансірнага вала на блок цыліндраў. Прамежкавая шасцярня пры зафіксаваным балансірным вале павінна ўваходзіць у зачапленне з зубчастым колам на каленвале. У прамежкавай шасцярні павінен прысутнічаць лёгка прыкметны люфт проворачивания. Зацягнуць балты модуля балансірнага вала. Выдаліць стопарны штыфт дызельнага ТНВД "3359". Ўстаноўка ў зваротным парадку. Усталяваць алейны паддон.
