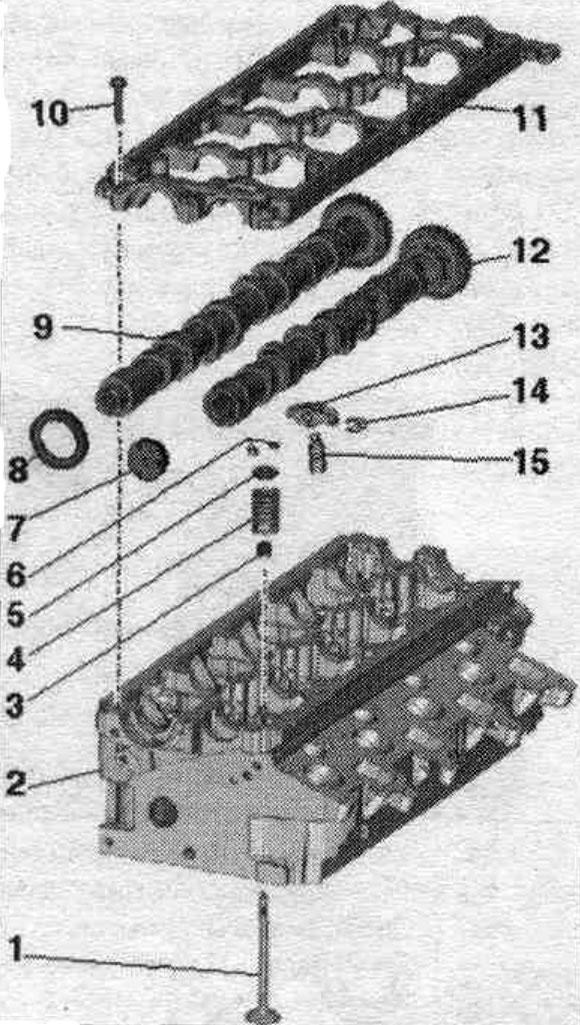

Клапаны механізм
1. Клапан: апрацоўцы не падлягаюць, дапушчаецца толькі прыцірка; пазначыць монт. становішча для паўторнай усталёўкі.
2. ГБЦ.
3. Ушчыльненне стрыжня клапана.
4. Спружына клапана.
5. Талерка спружыны клапана.
6. Сухар клапана.
7. Вечка: замяніць; зняцце: пры ўсталяванай раме распредвала пры дапамозе шыла падчапіць вечка з аднаго боку і зняць; усталёўка: запрасаваць без герметыка падыходнай апраўкай; глыбіня запрэсоўкі 1...2 мм.
8. Пракладка вала.
9. Распредвал выпускных клапанаў.
10. Болт: улічваць паслядоў, пры адварочванні.
11. Рама распредвала: з убудаванымі падшыпнікамі распредвала.
12. Распредвал впускных клапанаў.
13. Ролікавы рычаг: пазначыць монт. становішча для паўторнай усталёўкі; праверыць падшыпнікі ролікаў на лёгкасць кручэння; перад усталёўкай вышмараваць працоўныя паверхні.
14. Стопарная клямар гідракампенсатара.
15. Гідракампенсатар: пазначыць монт. становішча для паўторнай усталёўкі; перад усталёўкай вышмараваць працоўныя паверхні.
Рама коленвала - пасля, і момант зацяжкі нітаў

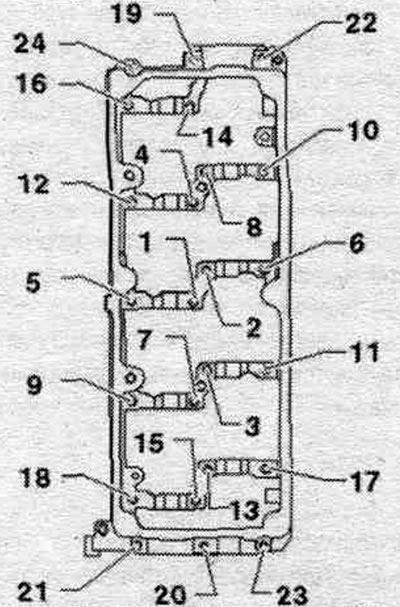

Зацягнуць балты ў 2 этапы ў паказанай паслядоў..
| Этап | Ніты | Момант зацяжкі |
| 1 | "1...24" | Укруціць ад рукі да ўпора. Рама падшыпнікаў павінна прылягаць да ГБЦ па ўсёй паверхні прылягання |
| 2 | "1...24" | 10Нм |
Зняцце і ўстаноўка распредвалов

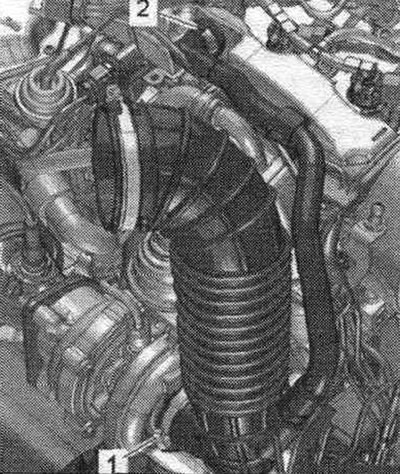

ГБЦ ўстаноўлена. Зняць кажух рухавіка "стрэлкі". Зняць зубчасты рамень са шківа зубчастага рамяня распредвала і шківа зубчастага рамяня помпы высокага ціску. Зняць корпус возд. фільтра. Адлучыць шланг "2" вентыляцыі картэра рухавіка, для гэтага націснуць кнопкі разблакіроўкі. Зняць шланг паветравода, прыслабіўшы для гэтага шлангавы хамут "1". Зняць крышку ГБЦ.

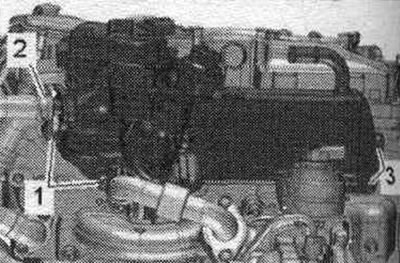

Выкруціць балты "1, 3", радыятар сістэ. рэцыркуляцыі ОГ пакінуць у мант. становішчы.

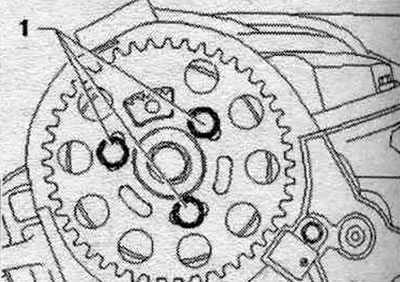

Выкруціць балты "1" і зняць шасцярню зубчастага рамяня распредвала.

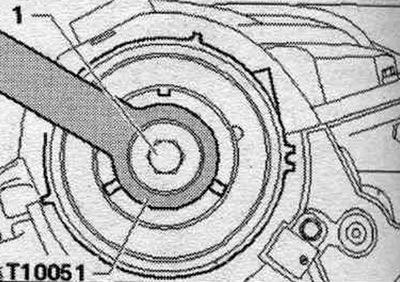

Выкруціць ніт "1" калодкі распредвала, пры гэтым утрымліваць контрапорай "Т10051". Выкруціць ніт прыкладна на 2 абарачэння.

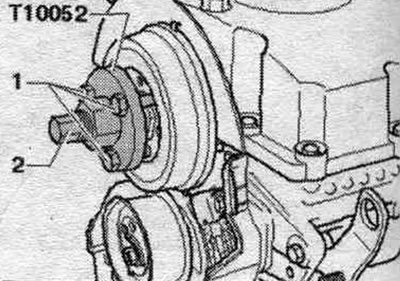

Калі ступіцах не ўдаецца зняць ад рукі: прыставіць здымніка "Т10052" да ступіца распредвала і ўкруціць балты "1" у ступіцах. Для зняцця калодкі распредвала ўкруціць ніт "2" і ўтрымліваць за шасцікантовік (на 30) здымніка. Зняць ступіцу з конусу распредвала. Зняць вакуумную помпу.
Прыслабіць балты рамы распредвалов у рушыў услед. "24...1". Выкруціць балты і асцярожна адклеіць раму распредвалов. Пазначыць для зваротнай усталёўкі і зняць распредвалы.
Ўстаноўка

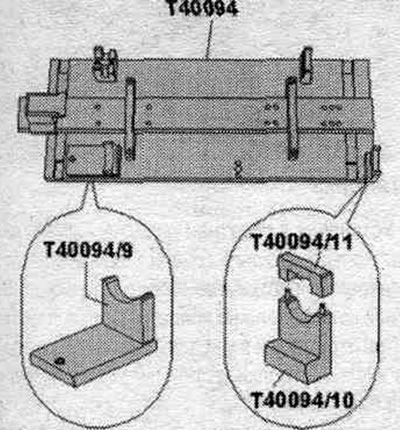

Небяспека пашкоджання ўпартага падшыпніка ў раме. Распредвалы варта ўсталёўваць толькі пры дапамозе прылады для ўсталёўкі распредвалов Т40094-, як апісана ніжэй. Небяспека забруджвання сістэ. змазкі і падшыпнікаў. Зачыніць адчыненыя дэталі рухавіка. Выдаліць рэшткі герметыка з ГБЦ і з апорнай рамы, напрыклад, якая верціцца шчоткай-асадкай з пластмасавай шчаціннем. Ачысціць паверхні ўшчыльнення ад алею і змазкі. Вышмараваць працоўную паверхню распредвалов алеем. Абсталяваць прыладу для ўсталёўкі распредвалов "Т40094" наступным чынам: прыкруціць апоры "Т40094/9" і "Т40094/10" (з "Т40094/11") на асноўную пліту, як паказана на малюнку. Пры неабходнасці, зняць у гэтым месцы прышрубаваныя апоры.

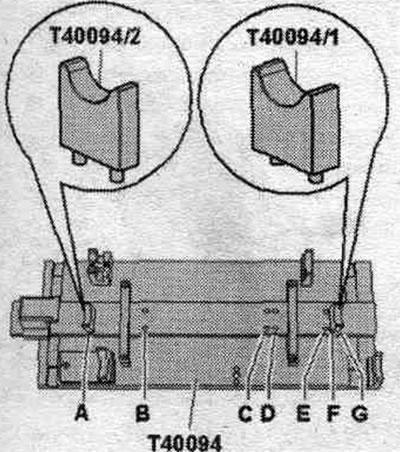

Устанавіць апору "Т40094/1" на пазіцыю "F" і апору "Т40094/2" на пазіцыю "А".

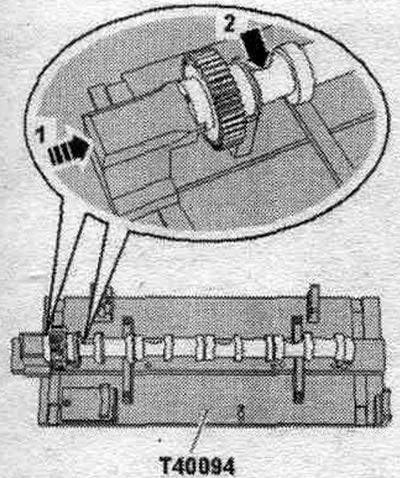

Пакласці ўпускны распредвал на апоры "Т40094/1" і "Т40094/2". Правярнуць впускной распредвал так, каб яго можна было застопарыць фіксатарам у становішчы "ВМТ" "стрэлка 1". Ўвагнутасць "стрэлка 2" ніта ГБЦ павінна быць звернутая вонкі.

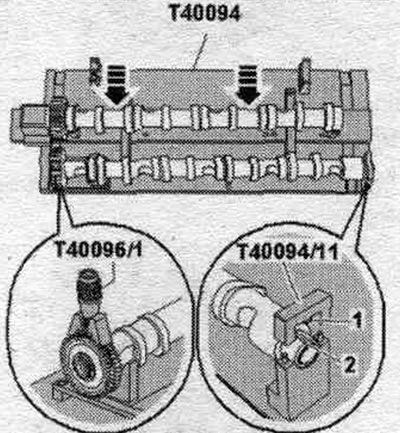

Пакласці выпускны распредвал на апоры "Т40094/9" і "Т40094/10". Зафіксаваць выпускны распредвал вечкам "Т40094/11". Выступ "1" вечка павінен увайсці ў канаўку "2" у распредвалу. Усталяваць заціскную прыладу "Т40096/1" на зубчастым зачапленні выпускнога распредвала так, каб кожная шыйка заціскной прынады ўваходзіла ў зачапленне на кожнай палове шасцярні. Шырокая шыйка павінна ўвайсці ў шырокую палову шасцярні. Зацягваць заціскную прынаду колам з накаткай датуль, пакуль профілі зуб'яў не будуць знаходзіцца на адным узроўні. Усунуць впускной распредвал да выпускнога распредвалу, каб іх зуб'і ўвайшлі ў зачапленне "стрэлкі".

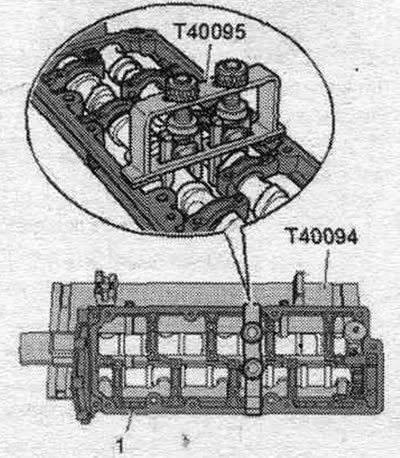

Усталяваць раму на распредвалы. Усе падшыпнікі распредвалов павінны знаходзіцца на размеркавальных валах. Усталяваць станіну для распредвалов "Т40095" і зафіксаваць распредвалы ў раме, як паказана на малюнку. Выдаліць вечка "Т40094/11". Улічваць тэрмін прыдатнасці герметыка.

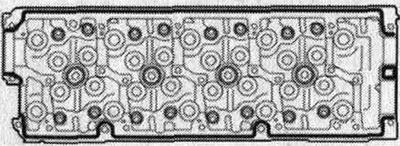

Адразаць носік цюбіка па пярэдняй пазнацы (дыяметр адтуліны прибл. 2 мм). Небяспека забруджвання падшыпнікаў распредвалов з прычыны залішняга герметыка. Палосы герметыка не павінны быць тоўшчы паказанага памеру. Вырабіць паласу герметыка на чыстыя пасадачныя паверхні ГБЦ, як гэта паказана на малюнку.
Таўшчыня паласы герметыка: 2...3 мм. Усталёўваць і зацягваць раму распредвалов варта без затрымкі, бо герметык адразу пачынае цвярдзець. Пасля ўстаноўкі рамы даць герметыку зацвярдзець каля 30 мін.
Выняць распредвалы разам з рамай, станінай для распредвалов "Т40095" і заціскной прыладай "Т40096/1" з станіны распредвалов "Т40094" і асцярожна ўкласці ў ГБЦ. Укруціць балты рамы распредвалов у рушыў услед. "1...24" раўнамерна ад рукі і да ўпора. Рама павінна прылягаць да ГБЦ па ўсёй паверхні прылягання. Зацягнуць балты. Зняць прыладу для ўсталёўкі распредвалов "Т40095" і заціскная прынада "Т40096/1". Ўстаноўка ў зваротным парадку. Устанавіць манжэтнае ўшчыльненне распредвала. Запрасаваць новае вечка ў ГБЦ падыходнай апраўкай на глыбіню 1...2 мм. Усталяваць вакуумны помпа. Усталяваць вечка ГБЦ.
