Зняцце і ўстаноўка дэмпфера ваганняў

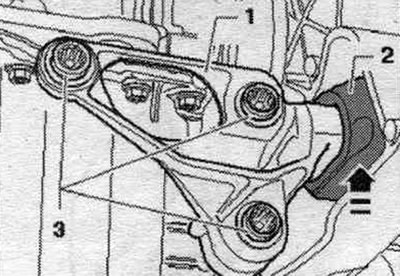

Зняць перадпакой шумаізаляцыю "1". На а/м з папярочнай бэлькай "3" прывесці бэльку мацавання замка ў становішча тэхнічнага агляду. Зняць на а/м без папярочнай бэлькі "3", блок кіравання вентылятара радыятара "J293". Зняць поліклінавай рамень. Зняць каўпачок з дэмпфера ваганняў. Для адкручвання нітаў вядзёнай кружэлкі пры дапамозе выгнутага накидного гаечнага ключа "1" утрымліваць цэнтральны ніт не дэмпферы ваганняў.

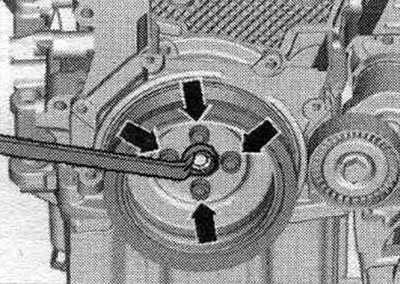

Замяніць балты "стрэлкі" дэмпфера ваганняў. Выкруціць балты і зняць дэмпфер ваганняў.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Замяніць балты, якія зацягваліся з даваротам.

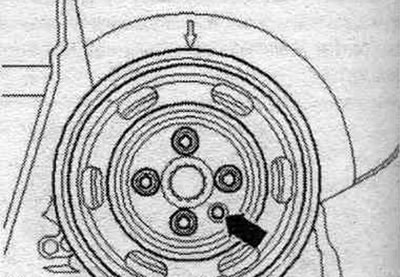

Мантажнае становішча: адтуліна "стрэлка" ў дэмпферы ваганняў павінна знаходзіцца над выступам на шківе зубчастага рамяня коленвала.
Усталяваць блок кіравання вентылятара радыятара "J293". Усталяваць поликлиновой рамень. Устанавіць бэльку мацавання замка.
Зняцце і ўстаноўка трымальніка дад. агрэгатаў

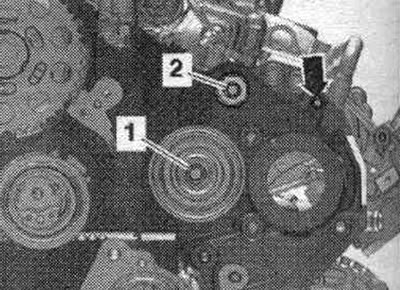

Зняць генератар. Зняць помпу высокага ціску. Зняць 4/2-хадавы клапан. Выкруціць ніт "стрэлка". Выкруціць балты "1" і "2", зняць прамежкавыя ролікі зубчастага рамяня.

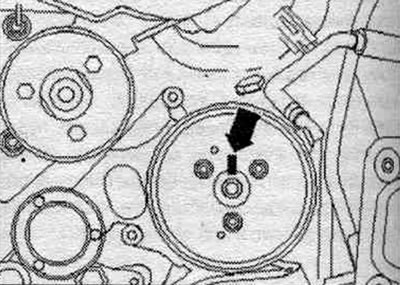

Для паўторнай усталёўкі адзначыць пазіцыю шківа поликлинового рамяня лопасцевага помпы па стаўленні да ступицы "стрэлка".

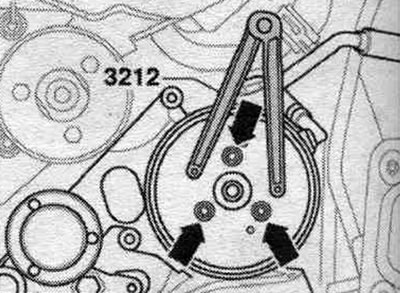

Выкруціць балты "стрэлкі", для гэтага выкарыстоўваць ключ на 2 адтуліны "3212" у якасці апоры, зняць шкіў паліклінавай рамяня крыльчатой помпы.

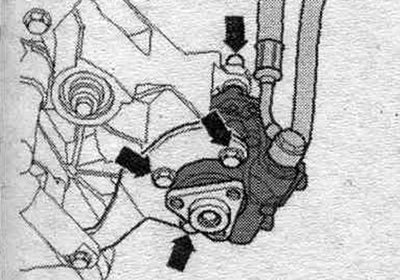

Выкруціць балты "стрэлкі" і падвязаць лопасцевай помпа з падлучанымі гідраў. магістралямі ў баку.

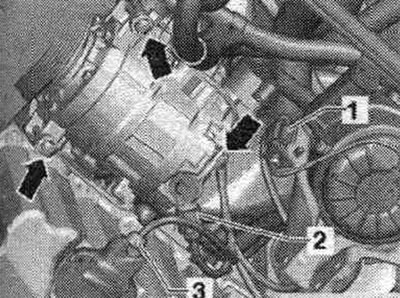

Раз'яднаць штэкерныя злучэнні "1" і "2" і вызваліць электрычныя правады. Выкруціць балты "стрэлкі" кампрэсара. Падвязаць кампрэсар з падлучанымі магістралямі ў баку. "Паз. 3" не ўлічваць.

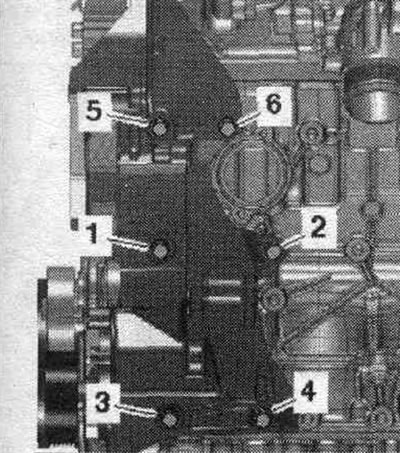

Выкруціць ніты "1...6" і зняць трымальнік доп. агрэгатаў.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Замяніць балты. якія зацягваліся з даваротам. Калі справа уверсе паміж трымальнікам доп. агрэгатаў і блокам цыліндраў адсутнічаюць усталявальныя ўтулкі, уставіць усталявальную ўтулку. Зацягнуць балты трымальніка доп. агрэгатаў. Усталяваць кампрэсар. Устанавіць лопасцевай помпа. Устанавіць 4/2-хадавы клапан. Усталяваць помпа высокага ціску. Усталяваць зубчасты рамень (адрэгуляваць фазы ГРМ). Усталяваць генератар.

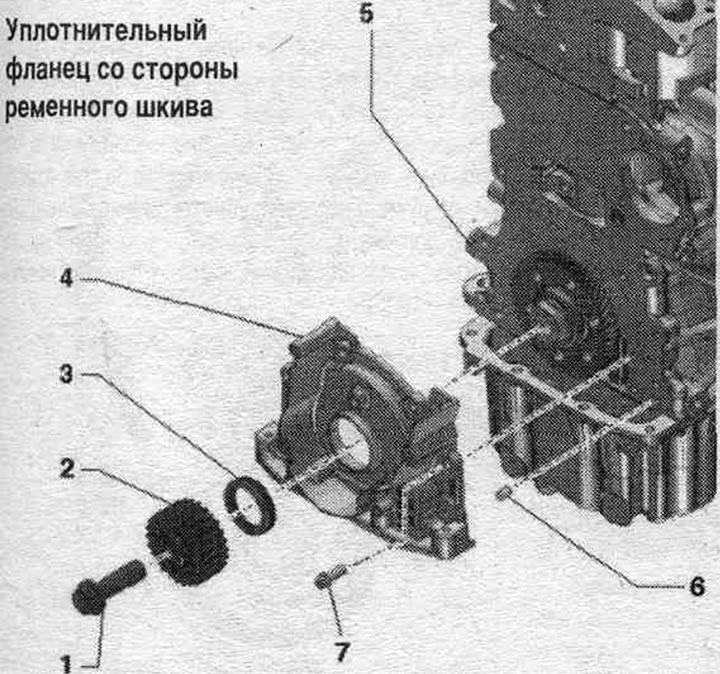

Ушчыльняльны фланец з боку рамення шківа
1. Болт.
2. Шкiв зубчастага рамяня коленвала: на прылеглых паверхнях паміж шківам зубчастага рамяня і коленвалом не павінна быць алею; усталёўка магчымая толькі ў адным становішчы.
3. Пракладка вала: для коленвала са боку раменных шківаў; не змазваць алеем.
4. Ушчыльняльны фланец са боку шківа: павінен сядзець на ўсталявальных штыфтах.
5. Блок цыліндраў.
6. Усталёвачны штыфт: 2 шт.
7. Болт.

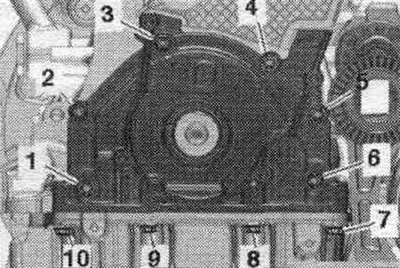

Ушчыльняльны фланец з боку шківа - момант і паслядоў, зацяжкі
Зацягнуць балты ў 3 этапаў у паказанай паслядоў..
| Этап | Ніты | Момант зацяжкі |
| 1 | "1...10" | укруціць ад рукі да ўпора |
| 2 | "1...6" | крыжавана зацягнуць момантам 15 Нм |
| 3 | "7...10" | 15 Нм |
