Схема падлучэння шлангаў ОЖ

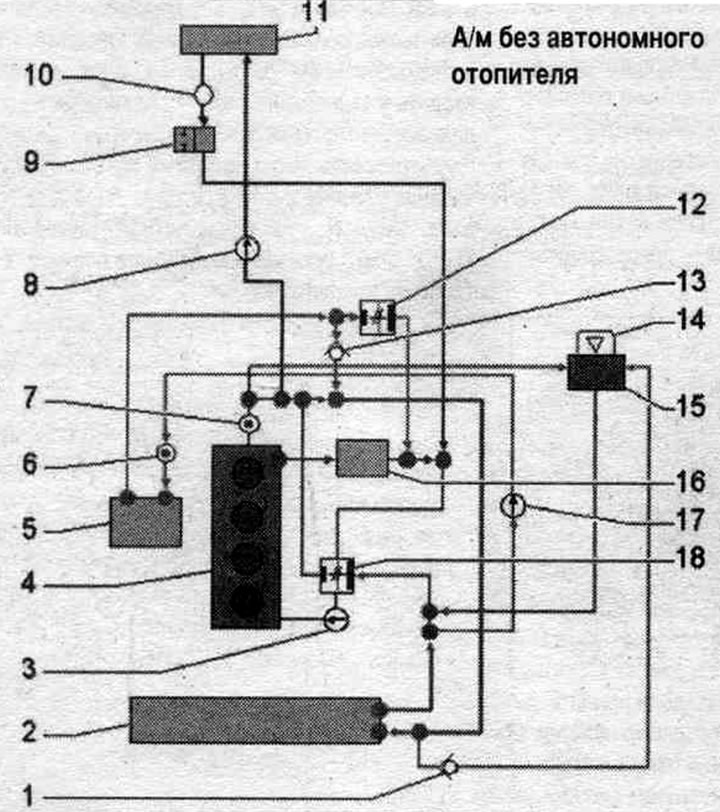

А/м без аўтаномнага ацяпляльніка
Сіні = вялікі контур ОЖ. Чырвоны = малы контур ОЖ. Карычневы = контур абагравання. Аранжавы = астуджальны контур рэцыркуляцыі ОГ.
1. Не ўстанаўліваецца.
2. Радыятар ОЖ: пасля замены змяніць ОЖ.
3. Помпа ОЖ.
4. ГБЦ / блок цыліндраў: пасля замены змяніць ОЖ.
5. Радыятар сіст. рэцыркуляцыі ОГ: пасля замены змяніць ОЖ.
6. Датчык тэмпературы сістэ. рэцыркуляцыі ОГ "G98".
7. Датчык тэмпературы ОЖ "G62".
8. Помпа цыркуляцыі ОЖ "V50": толькі для а/м з сістэмай запуск-прыпынак.
9. Запорный клапан ОЖ: кіраваны вакуумным ціскам запорный клапан ОЖ для Climatronic "N422".
10. Вентыляцыйная адтуліна.
11. Цеплаабменнік ацяпляльніка: пасля замены змяніць ОЖ.
12. Тэрмастат: радыятара сіст. рэцыркуляцыі ОГ.
13. Зваротны клапан: стрэлка паказвае напрамак прапускання.
14. Вечка пашыр. бачка ОЖ.
15. Пашыральны бачок: праверыць сіст. астуджэнні на герметычнасць.
16. Радыятар алею: пасля замены змяніць ОЖ.
17. Помпа радыятара сіст. рэцыркуляцыі ОГ "V400".
18. 4/2-хадавы клапан з тэрмастатам.

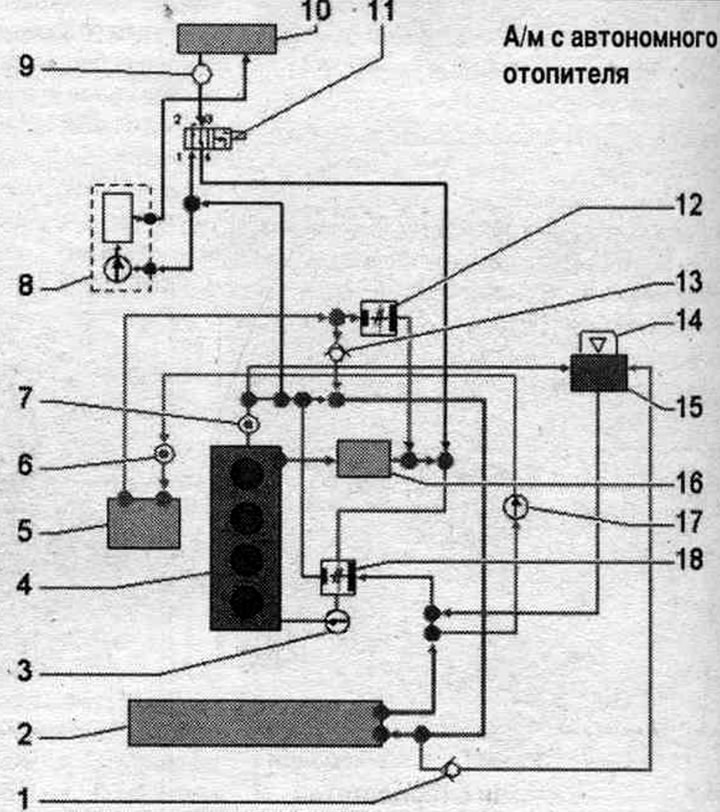

А/м з аўтаномным абагравальнікам
1. Не ўстанаўліваецца.
2. Радыятар ОЖ: пасля замены змяніць ОЖ.
3. Помпа ОЖ.
4. ГБЦ / блок цыліндраў: пасля замены змяніць ОЖ.
5. Радыятар сіст. рэцыркуляцыі ОГ: пасля замены змяніць ОЖ.
6. Датчык тэмпературы сістэ. рэцыркуляцыі ОГ "G98".
7. Датчык тэмпературы ОЖ "G62".
8. Аўтаномны ацяпляльнік: толькі для а/м з сістэмай запуск-прыпынак.
9. Вентыляцыйная адтуліна.
10. Цеплаабменнік ацяпляльніка: пасля замены змяніць ОЖ.
11. Запорный клапан ОЖ ацяпляльніка "N279".
12. Тэрмастат, радыятара сіст. рэцыркуляцыі ОГ.
13. Зваротны клапан: стрэлка паказвае напрамак прапускання.
14. Вечка пашыр. бачка ОЖ.
15. Пашыральны' бачок: праверыць сіст. астуджэнні на герметычнасць.
16. Радыятар алею: пасля замены змяніць ОЖ.
17. Помпа радыятара сіст. рэцыркуляцыі ОГ "V400".
18. 4/2-хадавы клапан з тэрмастатам.
