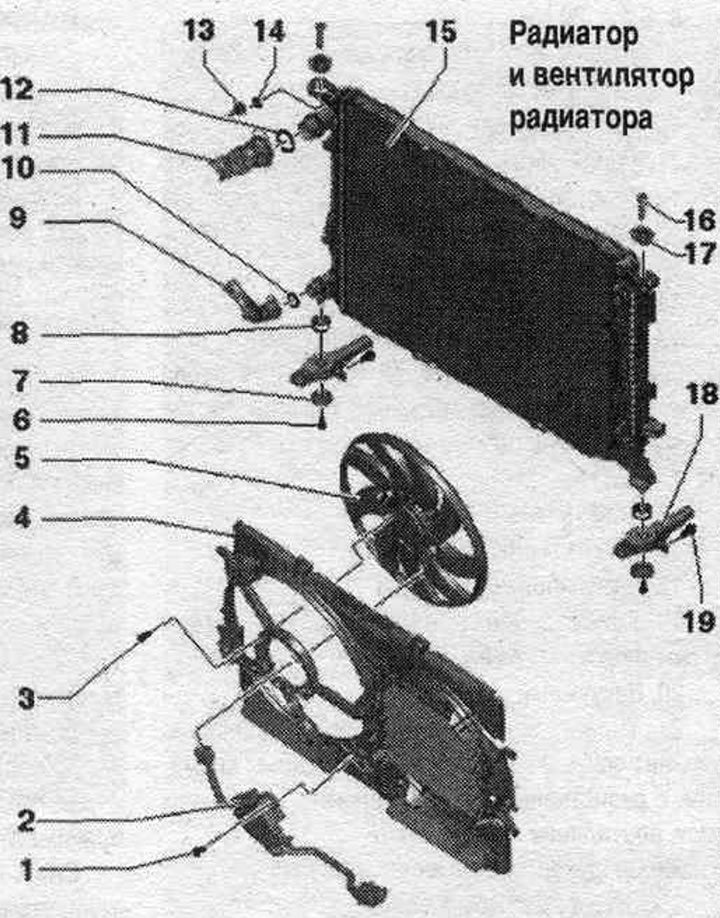

Радыятар і вентылятар радыятара
1. Болт: 4,5 Нм.
2. Блок кіравання вентылятараў "J293".
3. Болт: 5 Нм.
4. Рамка вентылятараў.
5. Вентылятар радыятара "V7".
6. Болт: 3,5 Нм.
7. Падшэўка.
8. Гумовая апора: для радыятара.
9. Шланг сіст. астуджэнні: для зняцця расціснуць клямку.
10. Ушчыльн. кольца круглага сячэння: замяніць.
11. Шланг сіст. астуджэнні: для зняцця расціснуць клямку.
12. Ушчыльн. кольца: замяніць.
13. Шланг сіст. астуджэнні: да пашыр. бачку.
14. Ушчыльн. кольца: замяніць.
15. Радыятар: пасля замены зліць старую і заліць новую ОЖ у сістэ. астуджэнні.
16. Стопорный ніт: разблакаваць адвёрткай і зняць.
17. Гумовы буфер.
18. Кансоль радыятара.
19. Болт: 5,5 Нм.
Зняцце і ўстаноўка радыятара разам з рамкай вентылятара

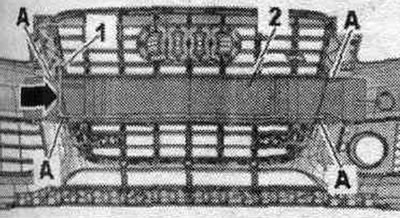

Радыятар і рамка вентылятара могуць быць зняты і ўсталяваны толькі ў зборы. Зняць перадпакой шумаізаляцыю "1". Усталяваць узмацняльнік. Зняцце правай фары. Зняць интеркулер.

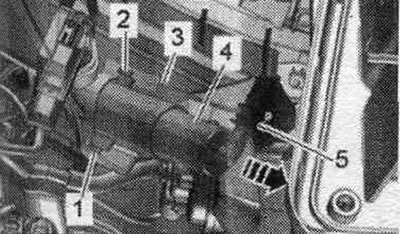

На а/м з ачышчальнікам фар зняць правую фарсунку ачышчальніка фар.

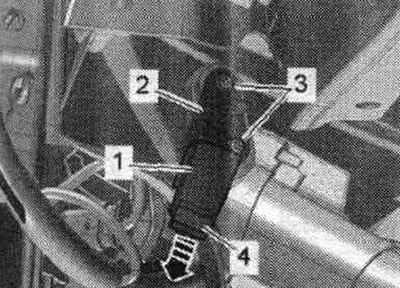

Раз'яднаць штэкернае злучэнне "1" датчыка ўдару.

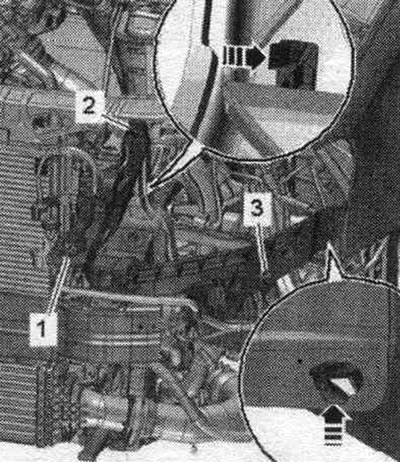

Выкруціць балты "1" і "2". Адлучыць і зняць мацаванне правай фары "стрэлкі". "Паз. 3" не ўлічваць.

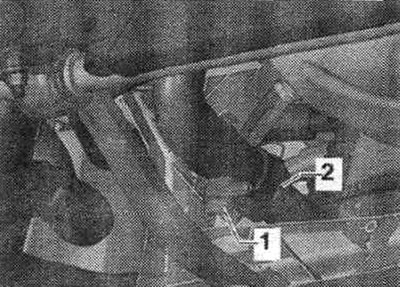

Усталяваць паддон для сэрвісных кранаў пад рухавік. Выкруціць разьбовую корак спускной адтуліны "1" і зліць ОЖ. Зняць з радыятара шланг ОЖ "2", адціснуўшы крапежную клямку.

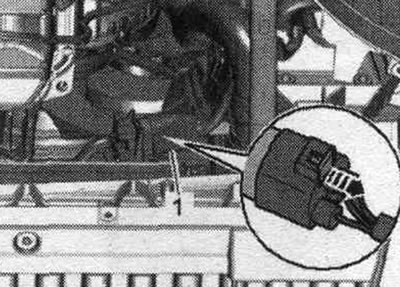

Перад пачаткам прац у зоне рамы вентылятараў адлучыць штэкерныя злучэнні. Выняць штэкернае злучэнне "1" вентылятара радыятара з мацавання, для гэтага ссунуць фіксатар назад "стрэлка" і адціснуць стопар уніз.

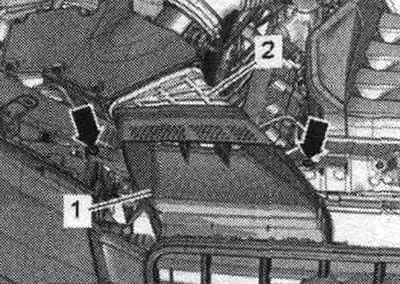

Выкруціць балты "стрэлкі". Зняць паветравод "1" з прамежкавага фланца "2" корпуса возд. фільтра.

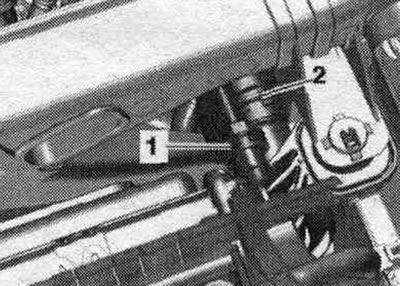

Зняць злучальны штуцэр "1" і "2" з радыятара, для гэтага расціснуць клямку.

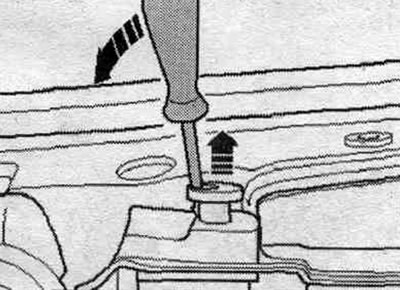

Справа і злева разблакаваць абодва крапежных ніта радыятара і выцягнуць іх уверх "стрэлкі".

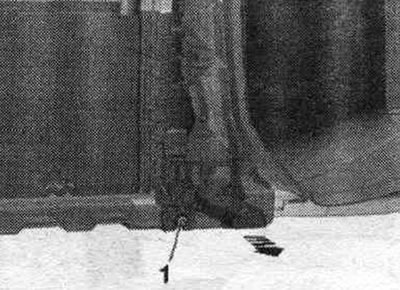

Выкруціць злева і справа балты "1" і зняць з рамкі радыятара кансоль радыятара разам з радыятарам "стрэлка". Зняць кандэнсатар. Зняць радыятар.

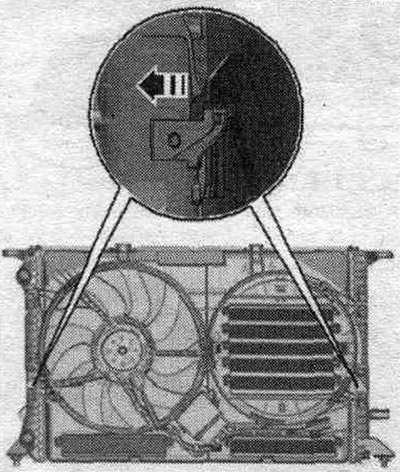

Справа і злева адначасова ўціснуць крапежныя язычкі рамкі вентылятараў "стрэлка" і зняць рамку вентылятараў з радыятара па кірунку ўверх.
Ўстаноўка
Ўстаноўка ў зваротным парадку. Усталяваць кандэнсатар. Усталяваць паветравод на прамежкавы фланец корпуса возд. фільтра. Усталяваць правую фарсунку сістэ. ачысткі фар. Усталяваць интеркулер. Усталяваць правую фару. Усталяваць узмацняльнік. Падлучыць шланг ОЖ пры дапамозе злучальнай муфты. Заліць ОЖ.
