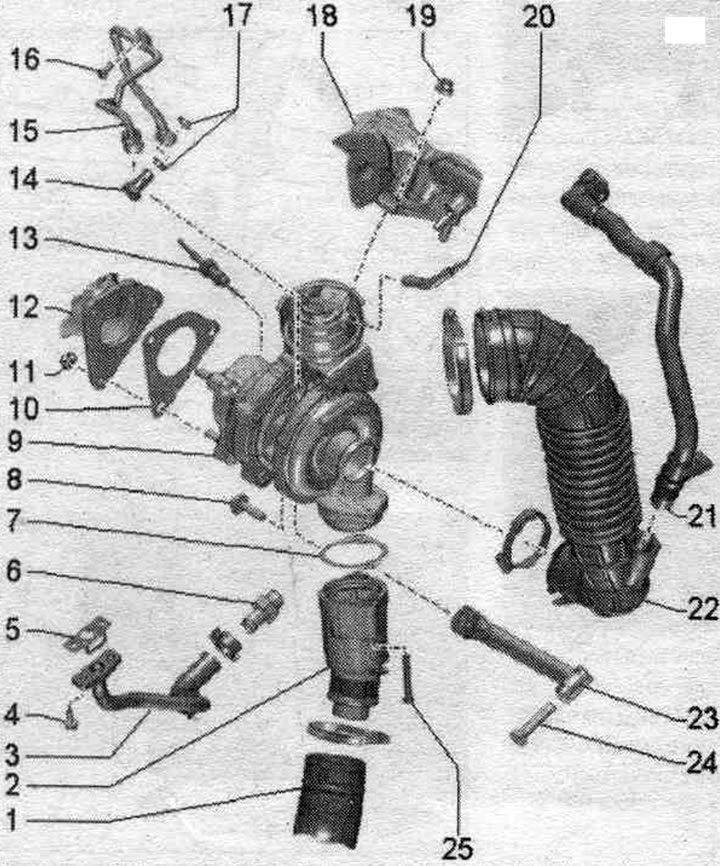

Турбанагнетальнік
1. Паветраводны шланг.
2. Дэмпфер пульсацый.
3. Зваротны маслаправод.
4. Болт: 9 Нм.
5. Пракладка: замяніць.
6. Разьбовай штуцэр: 40 Нм.
7. Пракладка: замяніць.
8. Болт: 20 Нм.
9. Турбанагнетальнік: замяняецца толькі разам з вакуумным прывадам.
10. Пракладка: замяніць.
11. Гайка: замяніць; вышмараваць разьбярства тэрмаўстойлівай пастай: 24 Нм.
12. Сажавы фільтр.
13. Датчык 1 тэмпературы ОГ "G235".
14. Пустотелый ніт: 30 Нм.
15. Які падае маслаправод: праверыць праходнасць; перад усталёўкай турбанагнетальніка на штуцэр якая падае алейнай магістралі напоўніць алеем; накідныя гайкі зацягнуць момантам 22 Нм.
16. Болт: 9 Нм.
17. Ушчыльн. кольцы: замяніць.
18. Выпускны калектар.
19. Гайка: замяніць; вышмараваць разьбярства тэрмаўстойлівай пастай; 24 Нм.
20. Вакуумны шланг.
21. Шланг: вентыляцыі картэра коленвала; варыянт абсталявання для краін з халодным кліматам: з рэзістыўным награвальным элементам сістэ. вентыляцыі картэра "N79".
22. Паветранакіравальная трубка.
23. Апора турбакампрэсара.
24. Болт: 40 Нм.
25. Болт: 9 Нм.

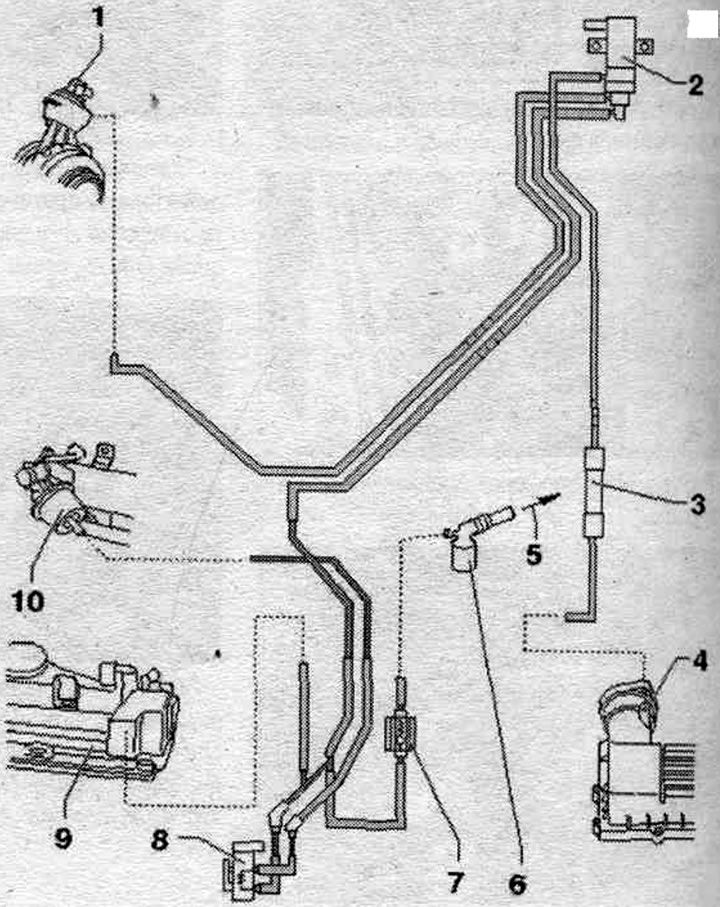

Схема злучэнняў вакуумных шлангаў
Пры пракладцы вакуумных шлангаў варта пазбягаць іх перагінанні, перакручванні і зашчамленні.
1. Вакуумны рэзервуар на турбонагнетателе: з датчыкам становішча рэгулятара ціску наддува "G581".
2. Электр, магн. клапан абмежавання ціску наддува "N75".
3. Шумаізаляцыя.
4. Кажух возд. фільтра.
5. Да ўзмацняльніка торм. прывада.
6. Перахаднік: да вакуумнай помпы.
7. Зваротны клапан: усталёўваць у належным становішчы.
8. Пераключалы клапан радыятара сістэ. рэцыркуляцыі ОГ "N345".
9. Вечка ГБЦ.
10. Вакуумны рэзервуар: пераключальнага клапана радыятара сістэ. рэцыркуляцыі ОГ.
Зняцце і ўстаноўка турбанагнетальніка
Асцярожна! Калі турбанагнетальнік мае механічныя пашкоджанні (напрыклад, пашкоджанне крыльчаткі), недастаткова проста замяніць турбанагнятальнік. Для прадухілення наступных пашкоджанняў неабходна выканаць наступныя працы. Праверыць корпус і які фільтруе элемент павет. фільтра, а таксама шлангі падачы паветра на адсутнасць забруджванняў. Праверыць усю сістэ. падачы наддувочного паветра і интеркулер на адсутнасць іншародных прадметаў. Калі ў сістэ. наддува паветра выяўлены староннія прадметы, прачысціць магістралі падачы наддувочного паветра і пры неабходнасці замяніць интеркулер.

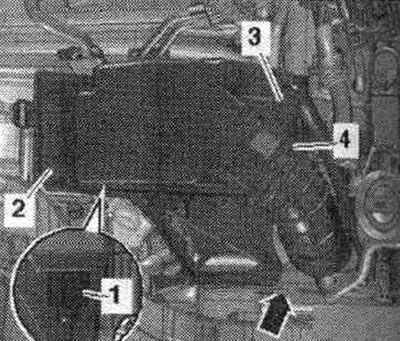

Зняць выхлапную трубу. Зняць кажух рухавіка "стрэлкі". Зняць корпус возд. фільтра.

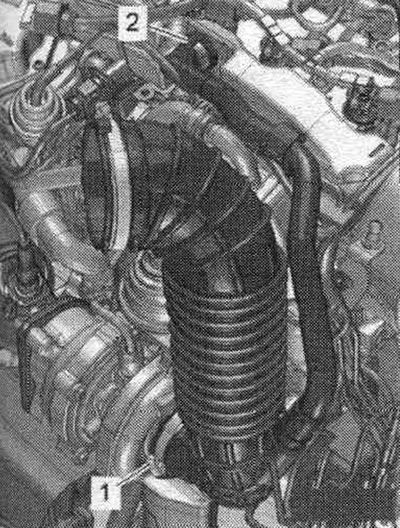

Адлучыць шланг "2" вентыляцыі картэра рухавіка і вызваліць яго, для чаго націснуць кнопкі разблакіроўкі. Зняць шланг паветравода, прыслабіўшы для гэтага шлангавы хамут "1". Зняць пярэдняе правае кола.

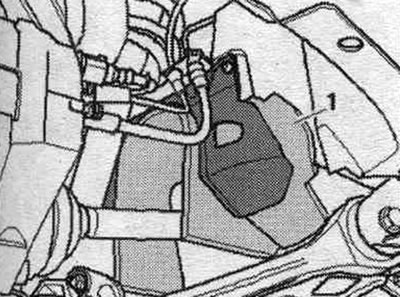

Зняць вечка "1" прываднага вала ў правай колавай нішы.

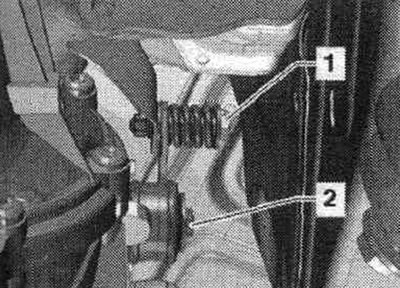

Выкруціць ніт "2" падвескі сажавага фільтра. "Паз. 1" не ўлічваць.

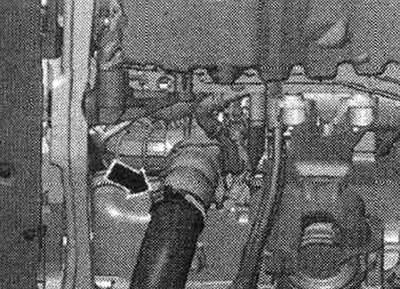

Зняць паветраводны шланг і адціснуць яго ў бок, для гэтага расціснуць хамут "стрэлка".

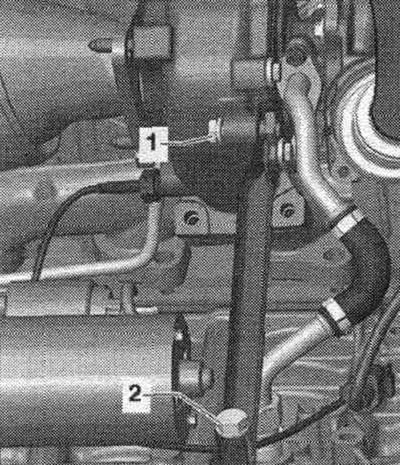

Выкруціць балты "1" і "2", зняць апору турбанагнетальніка.

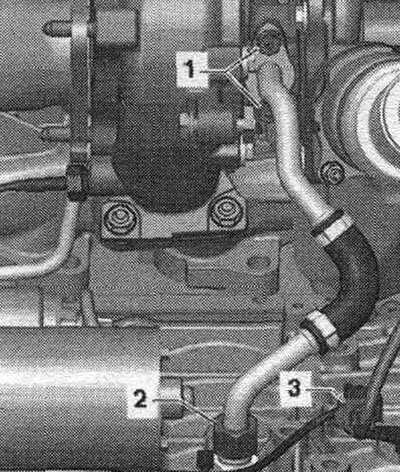

Выкруціць накідную гайку "2". Выняць з трымальніка і раз'яднаць штэкернае злучэнне "3" датчыка тэмпературы ОГ 1 "G235", вызваліць провад. "Паз. 1" не ўлічваць.

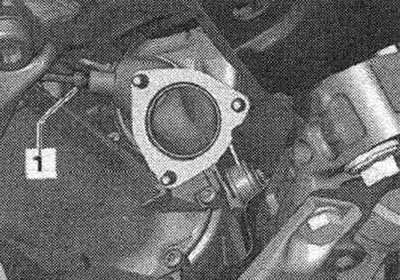

Адкруціць датчык тэмпературы. ОГ 4 "G648" "паз. 1".

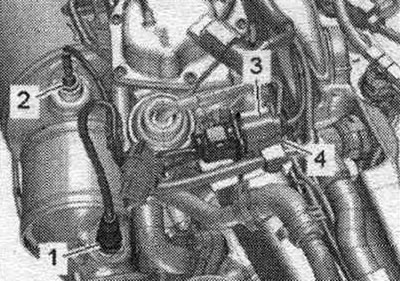

Адлучыць і вызваліць штэкернае злучэнне "4". Зняць лямбда-зонд "1".

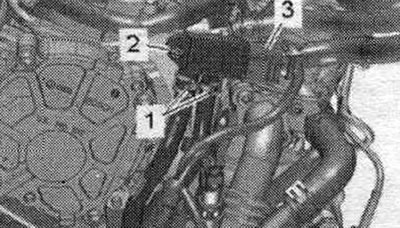

Вывярнуць ніт "2" і вызваліць шлангі "1" на кранштэйне. Адкласці датчык рознасці ціскаў "G505" таму.

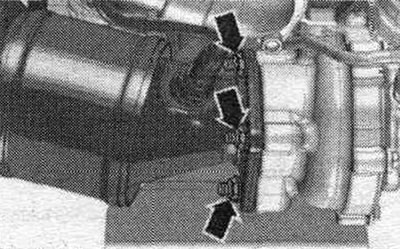

Адкруціць гайкі "стрэлкі" і выняць сажавы фільтр назад.

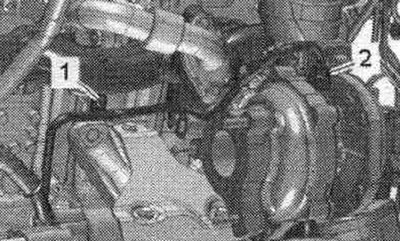

Выкруціць накідную гайку "2". "Паз. 1" не ўлічваць.

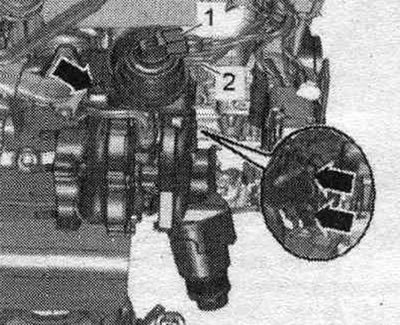

Раз'яднаць штэкернае злучэнне "1". Зняць вакуумны шланг "2". Адкруціць гайкі "стрэлкі", зняць трубанагнятальнік. Зачыніць адчыненыя магістралі і патрубкі чыстымі заглушкамі з камплекта заглушак для рухавіка "VAS 6122".
Ўстаноўка
Ўстаноўка ў зваротным парадку. Замяніць пракладку, гайкі і кольца круглага перасеку. Напоўніць турбонагнетатель праз штуцэр які падае маслаправода алею алеем. Для таго, каб пераканацца ў тым, што алей падаецца ў турбанагнетальнік, неабходна даць рухавіку папрацаваць пасля ўсталёўкі турбанагнетальніка на працягу прибл. 1 хвіліны на абарачэннях халастога ходу; не даваць рухавіку вялікіх абарачэнняў. Усталяваць сажавы фільтр. Усталяваць пярэдні шумаізаляцыйны экран. Усталяваць корпус возд. фільтра. Падлучыць паветраводныя шлангі пры дапамозе разьбовых хамутоў.
