Помпа высокага ціску

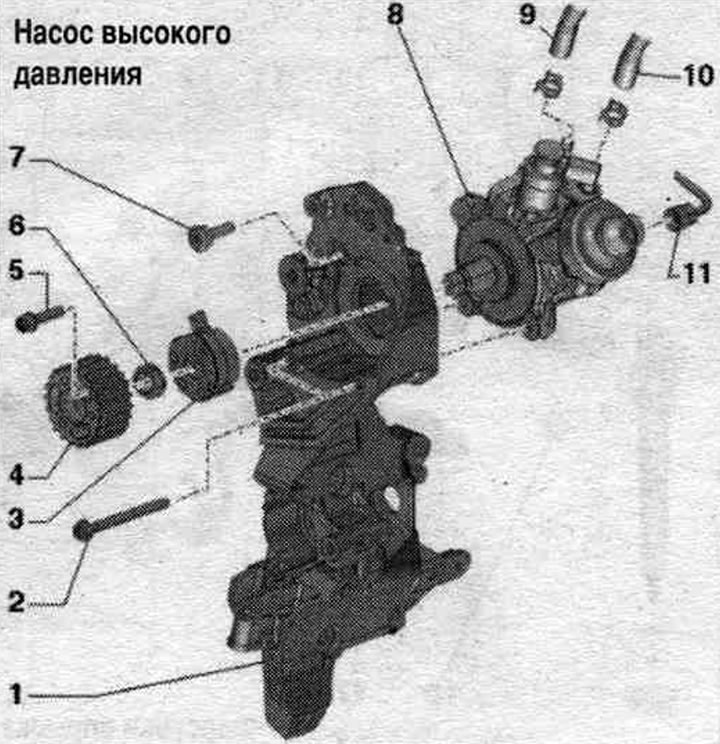

1. Трымальнік дад. агрэгатаў.
2. Болт: 2 шт.; замяніць; 20 Нм +180°.
3. Ступіца: для адкручвання і зацяжкі выкарыстоўваць кантрапору "Т10051"; для зняцця выкарыстоўваць здымнік "Т40064".
4. Шкіў зубчастага рамяня помпы высокага ціску.
5. Болт: 3 шт.; замяніць; 20 Нм.
6. Гайка: 95 Нм.
7. Болт: замяніць; 20 Нм + 45°.
8. Помпа высокага ціску: з клапанам дазоўкі паліва "N290" (не адчыняць); пасля замены неабходна зрабіць запраўку палівам (абавязкова выключэнне працы ўсухую); пасля замены помпы высокага ціску ці рэгулявальнага клапана ціску паліва "N276" неабходна правесці паўторную адаптацыю.
9. Які падае топл. шланг.
10. Зваротны топл. шланг.
11. Магістраль высокага ціску: паміж помпай высокага ціску і топл. рампай; усталёўваць свабодна; разьбу накідных гаек вышмараваць чыстым алеем; 25 Нм.
Указанне: Магістралі высокага ціску могуць быць выкарыстаны паўторна пасля наступных праверак. Праверыць ушчыльн. конус на наяўнасць дэфармацый і расколін. Адтуліна не павінна быць дэфармавана, звужана або пашкоджана. Забараняецца паўторна выкарыстоўваць магістралі з карозіяй.
Зняцце

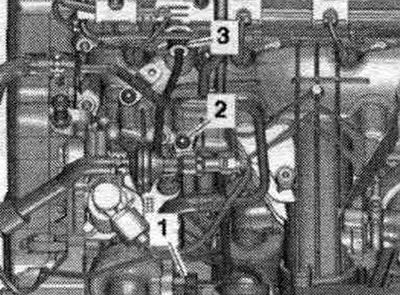

Зняць зубчасты рамень з распредвала і помпы высокага ціску. Выкруціць ніт "2" і накідныя гайкі "1 і 3", зняць магістраль высокага ціску.

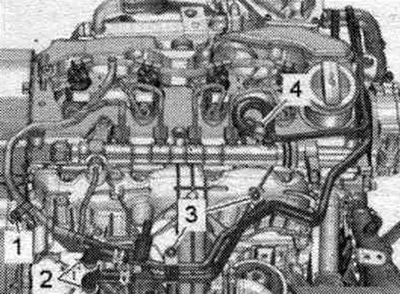

Выкруціць балты "1 і 3". Зняць топл. шлангі, прыслабіўшы для гэтага шлангавыя хамуты "2". Адцягнуць топлю. магістралі ад крышкі ГБЦ уверх і адціснуць іх у бок. "Паз. 4" не ўлічваць.

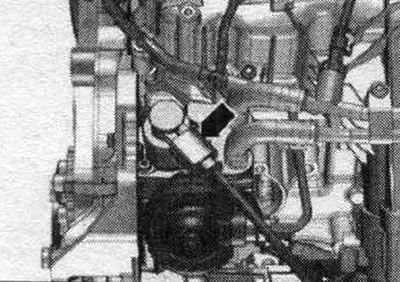

Адлучыць штэкернае злучэнне "стрэлка" на клапане дазоўкі паліва "N290".

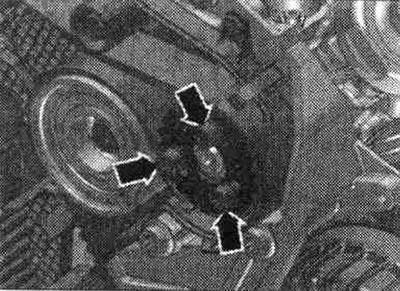

Адкруціць ніты "стрэлкі" шасцярні зубчастага рамяня помпы высокага ціску з дапамогай асадкі XZN 10 "Т10385".

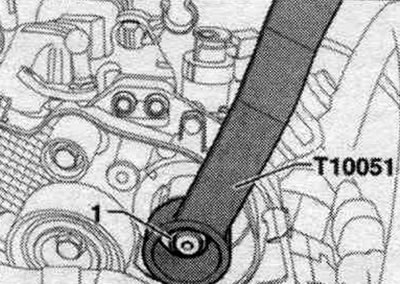

Адкруціць гайку "1" на ступіцах ТНВД, для гэтага ўтрымліваць яе пры дапамозе апоры "Т10051".

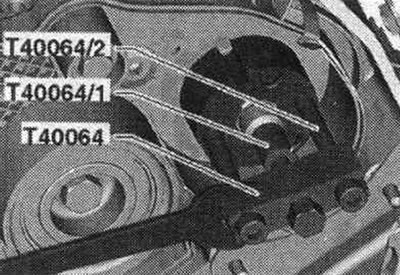

Усталяваць здымнік "Т40064" з апраўкай "Т40064/1" і пальцам "Т40064/2", як паказана на малюнку і зняць утулку з помпы высокага ціску. Пры неабходнасці ўтрымліваць гаечным ключом на 24 ад пракручвання.

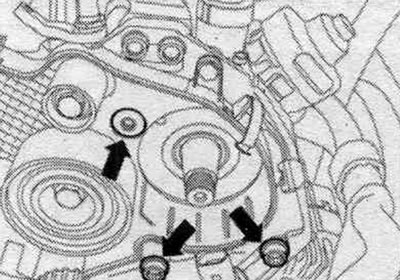

Выкруціць крапежныя балты "стрэлкі" помпы высокага ціску. Асцярожна дастаць топл. помпа высокага ціску.
Мантаж
Ўстаноўка ў зваротным парадку. Усталяваць зубчасты рамень паліўнай помпы высокага ціску. Устанавіць магістраль высокага ціску. Перад першым запускам рухавіка неабходна напоўніць помпу высокага ціску палівам. Помпа высокага ціску не павінна працаваць "усухую". Небяспека разбурэння помпы высокага ціску пры працы "ўсухую". Пасля замены НВД або рэгулявальнага клапана ціску паліва "N276" неабходна выканаць адаптацыю, адаптацыю неабходна апісаць у кіраваным пошуку няспраўнасцяў або ў кіраваных функцыях, скарыстаўшыся тэстарам.
